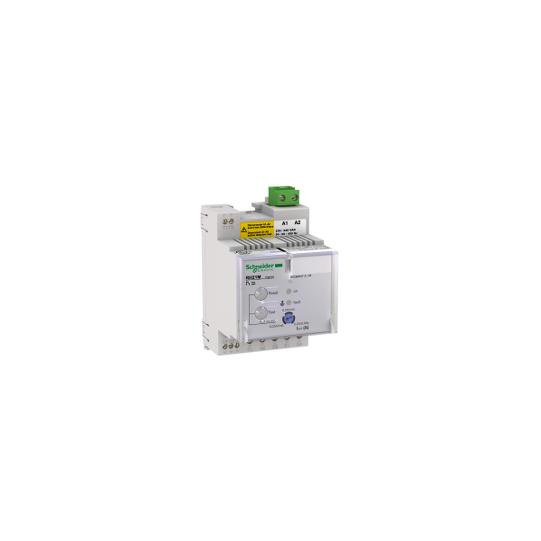

Vikavirtasuojarele, Vigirex RH21M, 30 mA tai 300 mA, 12/24 VAC 50/60 Hz, 12/48 VDC, DIN-kiskoasennus - 56160
SKU: 56160
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Vikavirtasuojarele, Vigirex RH21M, 30 mA tai 300 mA, 12/24 VAC 50/60 Hz, 12/48 VDC, DIN-kiskoasennus - 56160
KUVAUS
| Sarja: | VigiPacT |
|---|---|
| Laitteen lyhyt nimi: | RH21M |
| Tuotteen tai komponentin tyyppi: | Vikavirtasuojarele |
| Releen sovellus: | Suojarele |
| Asennustuki: | DIN-kisko |
| Maavuotosuojauksen luokka: | Tyyppi A |
| Asetustyyppi: | Valitsin |
| Vikavirtatuntokkuuden säädön tyyppi: | Säädettävä 2 asetusta |
| Maavuotovirta: | 0,03 A0,3 A |
| Vikavirtaviiveen säädön tyyppi: | Välitön 0,03 A:lleVälitön 0,3 A:lleKiinteä 0,06 s 0,3 A:lle |
| Sarjan yhteensopivuus: | VigiPacT TOA -maavuotovirtatunnistinVigiPacT A -maavuotovirtatunnistinVigiPacT L -maavuotovirtatunnistin |
| [Ithe] tavanomainen suljettu lämpövirta: | 8 A |
| Minimikuorma: | 10 mA 12 V:lla |
| [Us] nimellissyöttöjännite: | 12...24 V AC 50/60 Hz 55...120 %12...48 V DC 55...120 % |
| Tehonkulutus VA: | 4 VA |
| Verkon nimellisjännite: | 1000 V - AC 50/60 Hz (maksimi) 1000 V - AC 400 Hz (maksimi) |
| Maadoitusjärjestelmä: | TN-STTIT |
| [Uimp] nimellisimpulssijännitteen kesto: | 8 kV |
| Nollaus: | Manuaalinen nollaus |
| Testitoiminto: | EtätestausPaikallinen |
|---|---|
| Valvonta: | Elektroniikka (jatkuva) Virtalähde (jatkuva) Rele/anturilinkki (jatkuva) |
| Mittaustyyppi: | Maavuotovirran sisäinen mittaus, alue: 80...100 % |
| Asetusten peukaloinnin esto: | Suojattu sinetöitävällä kannella |
| Liitännät - liittimet: | Apuvirtalähde: riviliitin kaapeli(t) 0,2...2,5 mm² joustava AWG 24...AWG 12Apuvirtalähde: riviliitin kaapeli(t) 0,2...2,5 mm² jäykkä AWG 24...AWG 12Apuvirtalähde: riviliitin kaapeli(t) 0,25...2,5 mm² joustava AWG 24...AWG 12Vika: ruuviliitin kaapeli(t) 0,2...2,5 mm² joustava AWG 24...AWG 12Vika: ruuviliitin kaapeli(t) 0,2...4 mm² jäykkä AWG 24...AWG 12Vika: ruuviliitin kaapeli(t) 0,25...2,5 mm² joustava AWG 24...AWG 12Releen testi ja vian nollaus: ruuviliitin kaapeli(t) 0,14...1 mm² joustava AWG 26...AWG 16Releen testi ja vian nollaus: ruuviliitin kaapeli(t) 0,14...1,5 mm² jäykkä AWG 26...AWG 16Releen testi ja vian nollaus: ruuviliitin kaapeli(t) 0,25...0,5 mm² joustava AWG 26...AWG 16Anturi: ruuviliitin kaapeli(t) 0,14...1 mm² joustava AWG 26...AWG 16Anturi: ruuviliitin kaapeli(t) 0,14...1,5 mm² jäykkä AWG 26...AWG 16Anturi: ruuviliitin kaapeli(t) 0,25...0,5 mm² joustava AWG 26...AWG 16Jännitteen läsnäolo: ruuviliitin kaapeli(t) 0,2...2,5 mm² joustava AWG 24...AWG 12Jännitteen läsnäolo: ruuviliitin kaapeli(t) 0,2...4 mm² jäykkä AWG 24...AWG 12Jännitteen läsnäolo: ruuviliitin kaapeli(t) 0,25...2,5 mm² joustava AWG 24...AWG 12 |
| Johdon kuorintapituus: | Apuvirtalähde: 7 mm yläliitännälleVika: 8 mm alaliitännälleReleen testi ja vian nollaus: 5 mm alaliitännälleAnturi: 5 mm yläliitännälleJännitteen läsnäolo: 8 mm alaliitännälle |
| Kiristysmomentti: | Apuvirtalähde: 0,6 N.m ylhäältäVika: 0,6 N.m alhaaltaReleen testi ja vian nollaus: 0,25 N.m alhaaltaAnturi: 0,25 N.m ylhäältäJännitteen läsnäolo: 0,6 N.m alhaalta |
| 9 mm:n jaot: | 6 |
| Leveys: | 54 mm |
| Korkeus: | 81 mm |
| Syvyys: | 74 mm |
| Nettopaino: | 0,3 kg |
| IP-suojausluokka: | IP40 etupuolella: EN/IEC 60529:n mukainenIP30 sivuosissa: EN/IEC 60529:n mukainenIP20 liitinpisteissä: EN/IEC 60529:n mukainen |
| IK-suojausluokka: | IK07 standardin EN 50102 mukainen |
| Mekaaninen kestävyys: | Palonkestävyys IEC 60695-2-1:n mukainenIK-suojaus 2 joulea: IK07 standardin EN 50102 mukainenTärinät 13,2...100 Hz: 0,7 gTärinät 2...13,2 Hz: +/- 1 mm |
| Yhteensopivuuskoodi: | RH21M |
| Ylijänniteluokka: | IV |
|---|---|
| Sähköiskusuojaluokka: | Luokka II |
| Sähkömagneettinen yhteensopivuus: | Johdetut ja säteillyt emissiot: , B, CISPR 11:n mukaisetJohdetun radiotaajuuden häiriönsietotesti: , 3, IEC 61000-4-6:n mukainenSähköstaattisen purkauksen häiriönsietotesti: , 4, IEC 61000-4-2:n mukainenSuuritehoinen johdettu alttius: , 4, IEC 61000-4-5:n mukainenPienitehoinen johdettu alttius: , 4, IEC 61000-4-4:n mukainenSäteillyt alttius: , 3, IEC 61000-4-3:n mukainen |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Saastumisaste: | 3 IEC 60664-1:n mukainen |
| Ympäristön ilman lämpötila käytössä: | -35...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -55...85 °C |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen yksikkötyyppi 1: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3303430561606 |
|---|
