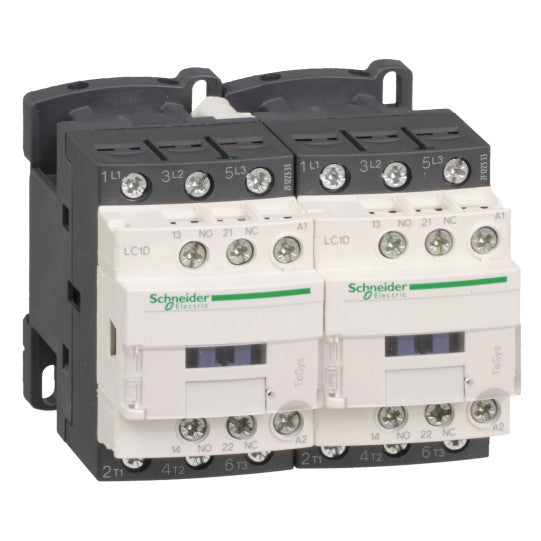

KÄÄNTÄVÄ KONTAKTORI 575VAC 32A IEC - LC2D32B7
SKU: LC2D32B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
KÄÄNTÄVÄ KONTAKTORI 575VAC 32A IEC - LC2D32B7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuotesarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kääntökontaktori |
| Laitteen lyhyt nimi: | LC2D |
| Kontaktorin käyttökohde: | Resistive loadMotor control |
| Käyttöluokka: | AC-3AC-1 |
| Laitteen esittely: | Esiasennettu kääntövirtakiskolla |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 32 A (at 50 A (at |
| Moottoriteho kW: | 7.5 kW at 220...230 V AC 50 Hz15 kW at 380...400 V AC 50 Hz15 kW at 415...440 V AC 50 Hz18.5 kW at 500 V AC 50 Hz18.5 kW at 660...690 V AC 50 Hz |
| Moottoriteho hv: | 2 hp at 115 V AC 60 Hz for 1 phase motors5 hp at 230/240 V AC 60 Hz for 1 phase motors7.5 hp at 200/208 V AC 60 Hz for 3 phases motors10 hp at 230/240 V AC 60 Hz for 3 phases motors20 hp at 460/480 V AC 60 Hz for 3 phases motors30 hp at 575/600 V AC 60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellinen impulssijännitekesto: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (lämpötilassa 60 °C) merkinantopiiriin50 A (lämpötilassa 60 °C) teho-piiriin |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaan250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaan550 A jännitteellä 440 V teho-piiriin standardin IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 550 A jännitteellä 440 V teho-piiriin standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen virrankesto: | 60 A 40 °C - 10 min teho-piiriin138 A 40 °C - 1 min teho-piiriin260 A 40 °C - 10 s teho-piiriin430 A 40 °C - 1 s teho-piiriin100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liittyvä sulakeluokitus: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaan63 A gG jännitteellä 63 A gG jännitteellä |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 50 A 50 Hz teho-piiriin |
| [Ui] nimellinen eristysjännite: | Teho-piiri: 690 V standardin IEC 60947-4-1 mukaisestiTeho-piiri: 600 V CSA-sertifioituTeho-piiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 1.65 Msykliä 32 A AC-3 Ue-jännitteellä 1.4 Msykliä 50 A AC-1 Ue-jännitteellä |
| Tehohäviö napaa kohti: | 2 W AC-35 W AC-1 |
| Suojakansi: | Mukana |
| Lukitustyyppi: | Mekaaninen |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | ULCSARINAGOSTCCCDNVLROS (Lloyds register of shipping)GLBVUKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätettäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätettäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm² taipuisa kaapelipäätteelläOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm² taipuisa kaapelipäätteelläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm² jäykkäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm² jäykkäTeho-piiri: ruuvipuristinliittimet 1 kaapeli(a) 2.5...10 mm² taipuisa ilman kaapelipäätettäTeho-piiri: ruuvipuristinliittimet 2 kaapeli(a) 2.5...10 mm² taipuisa ilman kaapelipäätettäTeho-piiri: ruuvipuristinliittimet 1 kaapeli(a) 1...10 mm² taipuisa kaapelipäätteelläTeho-piiri: ruuvipuristinliittimet 2 kaapeli(a) 1.5...6 mm² taipuisa kaapelipäätteelläTeho-piiri: ruuvipuristinliittimet 1 kaapeli(a) 1.5...10 mm² jäykkäTeho-piiri: ruuvipuristinliittimet 2 kaapeli(a) 2.5...10 mm² jäykkä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimillä - litteäkärkisellä ruuvimeisselillä Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristinliittimillä - Philips-ruuvimeisselillä nro 2Teho-piiri: 2.5 N.m - ruuvipuristinliittimillä - litteäkärkisellä ruuvimeisselillä Ø 6 mmTeho-piiri: 2.5 N.m - ruuvipuristinliittimillä - Philips-ruuvimeisselillä nro 2Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimillä - Pozidriv-ruuvimeisselillä nro 2Teho-piiri: 2.5 N.m - ruuvipuristinliittimillä - Pozidriv-ruuvimeisselillä nro 2 |
| Käyttöaika: | 12...22 ms sulkeutuminen4...19 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 15 M sykliä |
| Suurin käyttöaste: | 3600 sykliä/h 60 °C |
| Käämiteknologia: | Ilman sisäänrakennettua vaimentimen moduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):pudotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (lämpötilassa 20 °C)70 VA 50 Hz cos phi 0.75 (lämpötilassa 20 °C) |
| Pidätysteho VA: | 7.5 VA 60 Hz cos phi 0.3 (lämpötilassa 20 °C)7 VA 50 Hz cos phi 0.3 (lämpötilassa 20 °C) |
| Lämmönhaihdutus: | 2...3 W 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA merkinantopiiriin |
| Pienin kytkentäjännite: | 17 V merkinantopiiriin |
| Yhtäaikaisuuden estämisaika: | 1.5 ms virran kytkeytyessä pois NC- ja NO-koskettimien välillä1.5 ms virran kytkeytyessä päälle NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiriin |
| Yhteensopivuus kosketin: | M2 |
| Yhteensopivuuskoodi: | LC2D |
| Tehoalue: | 7...11 kW 200...240 V 3-vaihe15...25 kW 380...440 V 3-vaihe15...25 kW 480...500 V 3-vaihe |
| Moottorin käynnistimen tyyppi: | Kääntökontaktori |
| Kontaktorin kelajännite: | 24 V AC standardi |
| IP-suojausaste: | IP20 etupinta standardin IEC 60529 mukaisesti |
|---|---|
| Suojausmenetelmä: | TH standardin IEC 60068-2-30 mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön lämpötila käytössä: | -40...60 °C60...70 °C tehon alenemisella |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori suljettu: 4 Gn, 5...300 HzIskut kontaktori suljettu: 15 Gn 11 msIskut kontaktori auki: 8 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 90 mm |
| Syvyys: | 92 mm |
| Tuotteen paino: | 0.797 kg |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110391459 |
|---|
