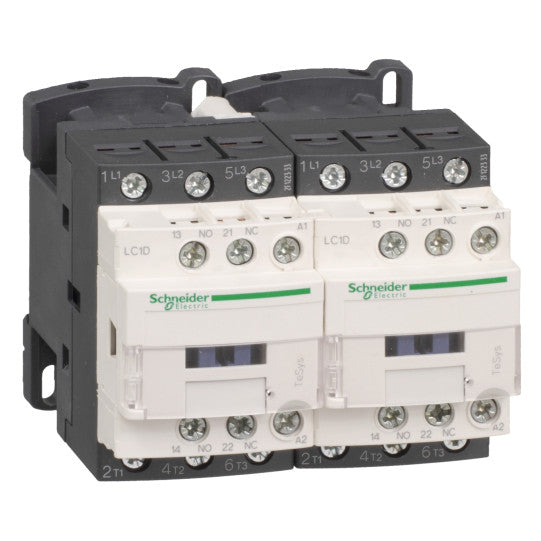

SUUNNANVAIHTOKONTAKTORI 575VAC 9A IEC - LC2D096BL
SKU: LC2D096BL
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
SUUNNANVAIHTOKONTAKTORI 575VAC 9A IEC - LC2D096BL
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuoteperhe: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kääntökontaktori |
| Laitteen lyhyt nimi: | LC2D |
| Kontaktorin käyttötarkoitus: | Resistive loadMotor control |
| Käyttöluokka: | AC-1AC-3 |
| Laitteen esitys: | Esiasennettu kääntötehokiskolla |
| Napojen kuvaus: | 3P |
| Napakosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 9 A (at 25 A (at |
| Moottoriteho kW: | 2.2 kW at 220...230 V AC 50 Hz4 kW at 380...400 V AC 50 Hz4 kW at 415...440 V AC 50 Hz5.5 kW at 500 V AC 50 Hz5.5 kW at 660...690 V AC 50 Hz |
| Moottoriteho hp: | 0.5 hp at 115 V AC 60 Hz for 1 phase motors1 hp at 230/240 V AC 60 Hz for 1 phase motors2 hp at 200/208 V AC 60 Hz for 3 phases motors2 hp at 230/240 V AC 60 Hz for 3 phases motors5 hp at 460/480 V AC 60 Hz for 3 phases motors7.5 hp at 575/600 V AC 60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | DC low consumption |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssin kestojännite: | 6 kV conforming to IEC 60947 |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (at 60 °C) for signalling circuit25 A (at 60 °C) for power circuit |
| Irms nimellinen kytkentäkyky: | 250 A at 440 V for power circuit conforming to IEC 60947140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1 |
| Nimellinen katkaisukyky: | 250 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 30 A 40 °C - 10 min for power circuit61 A 40 °C - 1 min for power circuit105 A 40 °C - 10 s for power circuit210 A 40 °C - 1 s for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit |
| Liittyvä sulakekoko: | 25 A gG at 20 A gG at 10 A gG for signalling circuit conforming to IEC 60947-5-1 |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 25 A 50 Hz for power circuit |
| [Ui] nimellinen eristysjännite: | Power circuit: 690 V conforming to IEC 60947-4-1Power circuit: 600 V CSA certifiedPower circuit: 600 V UL certifiedSignalling circuit: 690 V conforming to IEC 60947-1Signalling circuit: 600 V CSA certifiedSignalling circuit: 600 V UL certified |
| Sähköinen kestävyys: | 0.6 Mcycles 25 A AC-1 at Ue 2 Mcycles 9 A AC-3 at Ue |
| Tehohäviö napaa kohti: | 0.2 W AC-31.56 W AC-1 |
| Suojakansi: | With |
| Lukitustyyppi: | Mekaaninen |
| Asennustuki: | PlateRail |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | DNVCSACCCULGLLROS (Lloyds register of shipping)BVRINAGOSTUKCA |
| Liitännät - liittimet: | Control circuit: lugs-ring terminals (external diameter: 8 mm) Power circuit: lugs-ring terminals (external diameter: 8 mm) |
| Kiristysmomentti: | Control circuit: 1.7 N.m - on lugs-ring terminals - with screwdriver flat Ø 6 mm M3.5Control circuit: 1.7 N.m - on lugs-ring terminals - with screwdriver Philips No 2 M3.5Power circuit: 1.7 N.m - on lugs-ring terminals - with screwdriver flat Ø 8 mm M3.5Power circuit: 1.7 N.m - on lugs-ring terminals - with screwdriver Philips No 2 M3.5Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver pozidriv No 2Power circuit: 2.5 N.m - on screw clamp terminals - with screwdriver pozidriv No 2 |
| Käyttöaika: | 65.45...88.55 ms closing20...30 ms opening |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mekaaninen kestävyys: | 30 Mcycles |
| Suurin käyttöaste: | 3600 cyc/h 60 °C |
| Käämiteknologia: | Built-in bidirectional peak limiting diode suppressor |
|---|---|
| Ohjauspiirin jänniterajat: | 0.1...0.3 Uc (-40...70 °C):drop-out DC0.8...1.25 Uc (-40...60 °C):operational DC1...1.25 Uc (60...70 °C):operational DC |
| Aikavakio: | 40 ms |
| Käynnistysteho W: | 2.4 W (at 20 °C) |
| Pitoajan virrankulutus W: | 2.4 W at 20 °C |
| Apukosketintyyppi: | type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1 |
| Signaalipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA for signalling circuit |
| Minimikytkentäjännite: | 17 V for signalling circuit |
| Ei-päällekkäisyysaika: | 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact |
| Eristysvastus: | > 10 MOhm for signalling circuit |
| Kosketinyhteensopivuus: | M5 |
| Yhteensopivuuskoodi: | LC2D |
| IP-suojausluokka: | IP20 front face conforming to IEC 60529 |
|---|---|
| Suojakäsittely: | TH conforming to IEC 60068-2-30 |
| Saasteaste: | 3 |
| Ympäröivän ilman lämpötila käytössä: | -40...60 °C60...70 °C with derating |
| Ympäröivän ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C conforming to IEC 60695-2-1 |
| Palonesto: | V1 conforming to UL 94 |
| Mekaaninen kestävyys: | Vibrations contactor open: 2 Gn, 5...300 HzVibrations contactor closed: 4 Gn, 5...300 HzShocks contactor open: 10 Gn for 11 msShocks contactor closed: 15 Gn for 11 ms |
| Korkeus: | 77 mm |
| Leveys: | 90 mm |
| Syvyys: | 95 mm |
| Tuotteen paino: | 1.017 kg |
| Kestävän kehityksen tarjouksen tila: | Green Premium productREACh Regulation |
| EAN-koodi: | 3389110716559 |
|---|
