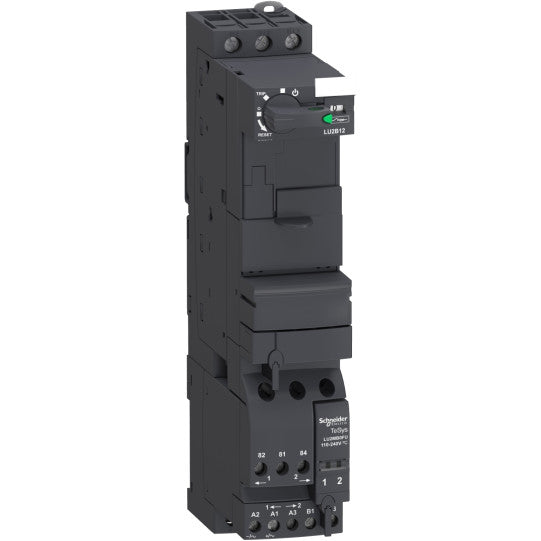

Käänteinen tehojalusta, TeSys U, 3P, 12A/690V, kela 24V DC - LU2B12BL
SKU: LU2B12BL
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Käänteinen tehojalusta, TeSys U, 3P, 12A/690V, kela 24V DC - LU2B12BL
KUVAUS
| Tuotevalikoima: | TeSys U |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys U |
| Laitteen lyhyt nimi: | LU2B |
| Tuotteen tai komponentin tyyppi: | Suunnanvaihtava tehopohja |
| Laitteen käyttötarkoitus: | Moottorin ohjausMoottorin suojaus |
| Tuotteen yhteensopivuus: | Ohjausyksikkö LUC.X6BLOhjausyksikkö LUC.1XBLOhjausyksikkö LUC.05BLOhjausyksikkö LUC.12BL |
| Napojen kuvaus: | 3P |
| Soveltuvuus eristykseen: | Kyllä |
| [Ue] nimelliskäyttöjännite: | 690 V AC tehopiirille |
| Verkkotaajuus: | 40...60 Hz |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 12 A |
| [Ie] nimelliskäyttövirta: | 12 A, 12 A, 500 V9 A, 690 V |
| Käyttöluokka: | AC-43AC-44AC-41 |
| [Ics] nimellinen katkeamiskapasiteetti: | 50 kA 230 V:lla50 kA 440 V:lla10 kA 500 V:lla4 kA 690 V:lla |
| Apukosketinrakenne: | 1 NO + 1 NC |
| Apukoskettimien tyyppi: | tyyppi linkitetyt koskettimet (1 NO + 1 NC) standardin IEC 60947-4-1 mukaisesti tyyppi peilikosketin (1 NC) standardin IEC 60947-1 mukaisesti |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Ohjauspiirin jänniterajat: | 14.5 V DC pudotus20...27 V DC käytössä |
| Tyypillinen virrankulutus: | 120 mA 24 V DC I maksimi suljettaessa120 mA 24 V DC I rms sinetöity |
|---|---|
| Lämmönhukka: | 2 W ohjauspiirille LUCA-, LUCB-, LUCC-, LUCD-yksiköillä1.7 W ohjauspiirille LUCM-yksiköllä |
| Käynnistysvirran rajoitus: | 15 ms DC |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla EN/ISO 13849-1 -standardin mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla EN/ISO 13849-1 -standardin mukaisesti |
| Käyttöaika: | 150 ms tehopiiirin suunnanmuutoksella75 ms ilman suunnanmuutosta tehopiiiriin35 ms avautuminen LUCA-, LUCB-, LUCC-, LUCD-, LUCM-yksiköillä ohjauspiiriin75 ms sulkeutuminen LUCM-yksiköllä ohjauspiiriin70 ms sulkeutuminen LUCA-, LUCB-, LUCC-, LUCD-yksiköillä ohjauspiiriin |
| Mekaaninen kestävyys: | 15 Msykliä |
| Suurin käyttötaajuus: | 3600 sykliä/h |
| Tuotesertifikaatit: | CEULCSACCCEACASEFAATEXMarine |
| Standardit: | EN 60947-6-2IEC 60947-6-2UL 60947-4-1, vaihebarriäärilläCSA C22.2 No 60947-4-1, vaihebarriäärillä |
| [Ui] nimellinen eristysjännite: | 690 V IEC 60947-6-2 -standardin mukaisesti (saastetaso 3)600 V UL 60947-4-1 -standardin mukaisesti600 V CSA C22.2 No 60947-4-1 -standardin mukaisesti |
| [Uimp] nimellinen impulssinkesto: | 6 kV IEC 60947-6-2 -standardin mukaisesti |
| Piirin turvallinen erotus: | 400 V SELV ohjaus- ja apupiirien välillä IEC 60947-1 liitteen N mukaisesti400 V SELV ohjaus- tai apupiirin ja pääpiirin välillä IEC 60947-1 liitteen N mukaisesti |
| Kiinnitystapa: | Kiinnitetty (DIN-kisko)Ruuvikiinnitys (levy) |
| Liitännät - liittimet: | Ohjauspiiri: ruuviliittimet 1 kaapeli(a) 0.34...1.5 mm² joustava kaapelipäälläOhjauspiiri: ruuviliittimet 1 kaapeli(a) 0.75...1.5 mm² joustava ilman kaapelipäätäOhjauspiiri: ruuviliittimet 1 kaapeli(a) 0.75...1.5 mm² jäykkäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 0.34...1.5 mm² joustava kaapelipäälläOhjauspiiri: ruuviliittimet 2 kaapeli(a) 0.75...1.5 mm² joustava ilman kaapelipäätäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 0.75...1.5 mm² jäykkäTehopiiri: ruuviliittimet 1 kaapeli(a) 1...10 mm² jäykkäTehopiiri: ruuviliittimet 1 kaapeli(a) 1...6 mm² joustava kaapelipäälläTehopiiri: ruuviliittimet 1 kaapeli(a) 2.5...10 mm² joustava ilman kaapelipäätäTehopiiri: ruuviliittimet 2 kaapeli(a) 1...6 mm² joustava kaapelipäälläTehopiiri: ruuviliittimet 2 kaapeli(a) 1...6 mm² jäykkäTehopiiri: ruuviliittimet 2 kaapeli(a) 1.5...6 mm² joustava ilman kaapelipäätä |
| Kiristysmomentti: | Ohjauspiiri: 0.8...1.2 N.m litteä ruuvimeisseli 5 mmOhjauspiiri: 0.8...1.2 N.m Philips nro 1 ruuvimeisseli 5 mmTehopiiri: 1.9...2.5 N.m litteä ruuvimeisseli 6 mmTehopiiri: 1.9...2.5 N.m Philips nro 2 ruuvimeisseli 6 mm |
| Leveys: | 45 mm |
| Korkeus: | 224 mm |
| Syvyys: | 126 mm |
| Tuotteen paino: | 1.27 kg |
| Yhteensopivuuskoodi: | LU2B |
| IP-suojausluokka: | IP20 IEC 60947-1 -standardin mukaisesti (etupaneeli ja johdotetut liittimet)IP20 IEC 60947-1 -standardin mukaisesti (muut pinnat)IP40 IEC 60947-1 -standardin mukaisesti (etupaneeli liitäntäalueen ulkopuolella) |
|---|---|
| Suojakäsittely: | TH IEC 60068 -standardin mukaisesti |
| Ympäristön lämpötila käytössä: | -25...60 °C LUCM-yksiköllä-25...70 °C LUCA-, LUCB-, LUCC-, LUCD-yksiköillä |
| Ympäristön lämpötila varastoinnissa: | -40...85 °C |
| Palonkestävyys: | 960 °C jännitteellisiä komponentteja tukevat osat IEC 60695-2-12 -standardin mukaisesti650 °C IEC 60695-2-12 -standardin mukaisesti |
| Käyttökorkeus: | 2000 m |
| Iskunkestävyys: | 10 gn tehonavat auki IEC 60068-2-27 -standardin mukaisesti15 gn tehonavat kiinni IEC 60068-2-27 -standardin mukaisesti |
| Tärinänkestävyys: | 2 gn (f= 5...300 Hz) tehonavat auki IEC 60068-2-27 -standardin mukaisesti4 gn (f= 5...300 Hz) tehonavat kiinni IEC 60068-2-27 -standardin mukaisesti |
| Sähköstaattinen purkauskestävyys: | 8 kV taso 3 avoimessa ilmassa IEC 61000-4-2 -standardin mukaisesti8 kV taso 4 kosketuksessa IEC 61000-4-2 -standardin mukaisesti |
| Säteilykenttien kestävyys: | 10 V/m 3 IEC 61000-4-3 -standardin mukaisesti |
| Nopeiden transienttien kestävyys: | 2 kV luokka 3 sarjaliitäntä IEC 61000-4-4 -standardin mukaisesti4 kV luokka 4 kaikki piirit paitsi sarjaliitäntä IEC 61000-4-4 -standardin mukaisesti |
| Radioelektristen kenttien immuniteetti: | 10 V IEC 61000-4-6 -standardin mukaisesti |
| Mikrokatkosten sietokyky: | 3 ms ohjauspiirille |
| Jännitekatkosten sietokyky: | 70 % / 500 ms IEC 61000-4-11 -standardin mukaisesti |
| REACh-asetus: | Ei sisällä erityistä huolta aiheuttavia aineita yli raja-arvonEU RoHS -direktiivi |
| EAN-koodi: | 3389110362930 |
|---|
