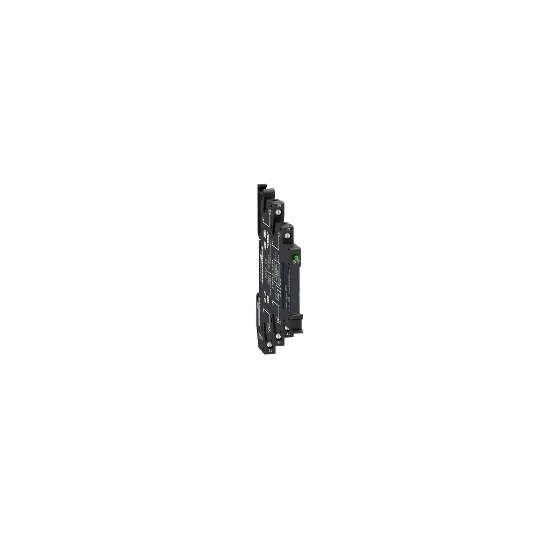

Ohut liitäntärele esiasennettu, 6 A, 1 vaihtokosketin, LED, suojamoduuli, jousiliitin, 48 V AC - RSL1PVEU
SKU: RSL1PVEU
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Ohut liitäntärele esiasennettu, 6 A, 1 vaihtokosketin, LED, suojamoduuli, jousiliitin, 48 V AC - RSL1PVEU
KUVAUS
| Tuotevalikoima: | Harmony sähkömekaaniset releet |
|---|---|
| Sarjan nimi: | Rajapintarele |
| Tuotteen tai komponentin tyyppi: | Esikoottu plug-in-rele pistorasialla |
| Laitteen lyhyt nimi: | RSL |
| Koskettimien tyyppi ja rakenne: | 1 vaihtokosketin |
| Kosketintoiminto: | Vakio |
| [Uc] ohjauspiirin jännite: | 48 V DC |
| [Ithe] tavanomainen suljettu lämpövirta: | 6 A lämpötilassa -40...55 °C |
| Tilan merkkivalo: | Kyllä |
| Liitinnastan muoto: | Litteä (piirilevymalli) |
| [Uc] ohjauspiirin jännite: | 48 V |
| [In] nimellisvirta: | 6 A |
| Liitännät - navat: | Ruuviliittimet |
| Kiinnitystapa: | Muovinen puristusjousi |
|---|---|
| Keskimääräinen vastus: | 10600 Ohm verkko: DC lämpötilassa 23 °C +/- 10 % |
| [Ui] nimelliseristysjännite: | 250 V EN/IEC-standardin mukaan 277 V cUL-standardin mukaan |
| [Uimp] nimellinen impulssijännite: | 6 kV IEC-standardin mukaan |
| Kosketinmateriaali: | Hopeaseos (AgSnO2) |
| [Ie] nimellinen käyttövirta: | 6 A 1 vaihtokosketin (AC-1/DC-1) IEC/UL-standardin mukaan |
| Pienin kytkentävirta: | 100 mA |
| Suurin kytkentäjännite: | 277 V |
| Pienin kytkentäjännite: | 12 V |
| Suurin kytkentäteho: | 1500 VA 150 W |
| Pienin kytkentäteho: | 120 mW |
| Käyttöaste: | |
| Mekaaninen kestävyys: | 10000000 jaksoa |
| Sähköinen kestävyys: | 60000 jaksoa resistiiviselle kuormalle, 6 A 250 V:lla, AC-1 |
| Käyttöaika: | 5 ms nollaus 12 ms |
| Merkintä: | CE |
| Suojausluokka: | RT III |
| Testaustasot: | Taso A ryhmäasennus |
| Käyttöasento: | Mikä tahansa asento |
| Korkeus: | 78,6 mm |
| Leveys: | 6,2 mm |
| Syvyys: | 95 mm |
| Liitinten kuvaus ISO nro 1: | (11-12-14)OC(A1-A2)CO |
| Myynti jakamattomana määränä: | 10 |
| Nettopaino: | 0,029 kg |
| Kuormitusvirta: | 6 A 250 V AC 0,5 mm asennusetäisyys |
| Kelan keskimääräinen kulutus: | 0,17 W, DC |
| Vapautusjännitekynnys: | >= 0,05 Uc |
| Kosketinpäätteen järjestely: | Erillinen |
| Liitännät - navat: | Ruuviliittimet, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) joustava johdinpääteellä Ruuviliittimet, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) kiinteä ilman johdinpäätettä |
| Kiristysmomentti: | |
| Turvallisuuden luotettavuustiedot: | B10d = 60000 |
| Ohjaustyyppi: | Ilman painiketta |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Laitteen esittely: | Täydellinen tuote |
| Yhteensopivuuskoodi: | RSL |
| Tulojännite: | 48 V AC/DC (tulojänniteraja: 43.2...57.6 V) |
|---|---|
| Dielektrinen lujuus: | 1000 V AC koskettimien välillä 4000 V AC kelan ja koskettimen välillä |
| Standardit: | CSA C22.2 No 14 UL 508 EN/IEC 61810-1 |
| Tuotesertifikaatit: | GOST CSA UL |
| Ympäristön lämpötila varastoinnissa: | -40...85 °C |
| Tärinänkestävyys: | 10 gn, amplitudi = +/- 1 mm (f = 10...150 Hz) 10 jaksoa ei käytössä EN/IEC 60068-2-6 -standardin mukaan 5 gn, amplitudi = +/- 1 mm (f = 10...150 Hz) 10 jaksoa käytössä EN/IEC 60068-2-6 -standardin mukaan |
| IP-suojausluokka: | IP40 EN/IEC 60529 -standardin mukaan |
| Iskunkestävyys: | 10 gn (kesto = 11 ms) käytössä EN/IEC 60068-2-27 -standardin mukaan 5 gn (kesto = 11 ms) ei käytössä EN/IEC 60068-2-27 -standardin mukaan |
| Ympäristön lämpötila käytössä: | -40...55 °C |
| EU RoHS -direktiivi: | Proaktiivinen vaatimustenmukaisuus (tuote ei kuulu EU RoHS -lainsäädännön soveltamisalaan) Ei sisällä myrkyllisiä raskasmetalleja |
| EAN-koodi: | 3606480077845 |
|---|
