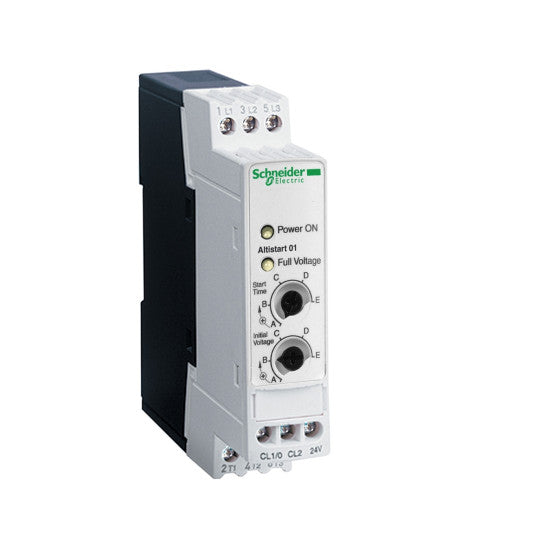

soft starter for asynchronous motor - ATS01 - 3 A - 110..480V - 0.55..1.1 KW - ATS01N103FT
SKU: ATS01N103FT
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
soft starter for asynchronous motor - ATS01 - 3 A - 110..480V - 0.55..1.1 KW - ATS01N103FT
KUVAUS
| Tuotevalikoima: | Altistart 01 |
|---|---|
| Tuotteen tai komponentin tyyppi: | Pehmokäynnistin |
| Tuotteen käyttötarkoitus: | Asynkronimoottorit |
| Tuotteen erityissovellus: | Yksinkertainen kone |
| Laitteen lyhyt nimi: | ATS01 |
| Verkon vaiheiden lukumäärä: | 1 vaihe |
| [Us] nimellissyöttöjännite: | 110...480 V - 10...10 % |
| Moottorin teho kW: | 0.37 kW, 3 vaihetta 230 V0.55 kW, 3 vaihetta 230 V1.1 kW, 3 vaihetta 400 V0.37 kW, 1 vaihe 230 V |
| Moottorin teho hp: | 0.5 hp, 3 vaihetta 230 V0.5 hp, 3 vaihetta 460 V1.5 hp, 3 vaihetta 460 V |
| IcL-käynnistimen luokitus: | 3 A |
| Käyttöluokka: | AC-53B, standardin EN/IEC 60947-4-2 mukaisesti |
| Virrankulutus: | 15 A nimelliskuormalla |
| Käynnistystyyppi: | Käynnistys jännitekavenneella |
| Tehohäviö W: | 19 W transienttitilassa4 W täydellä kuormalla ja käynnistyksen lopussa |
| Asennustyyli: | Jäähdytyselementillä |
|---|---|
| Käytettävissä oleva toiminto: | Integroitu ohitus |
| Syöttöjännitteen rajat: | 99...528 V |
| Syöttötaajuus: | 50...60 Hz - 5...5 % |
| Verkkotaajuus: | 47.5...63 Hz |
| Lähtöjännite: | |
| [Uc] ohjauspiirin jännite: | 110 V AC +/- 10 % 30 mA24 V AC/DC +/- 10 % 25 mA240 V AC +/- 10 % 65 mA |
| Käynnistysaika: | 1 s / 1005 s / 20Säädettävissä 1–5 s |
| Käynnistysmomentti: | 30...80 % moottorin käynnistysmomentista, kun se on kytketty suoraan verkkovirtaan |
| Diskreetti lähtövirta: | 2 A DC-133 A AC-15 |
| Kiristysmomentti: | 0.8 N.m |
| Sähköliitäntä: | Koiranhäkkiliitin - jäykkä 1 2.5 mm² AWG 14 ohjauspiiriKoiranhäkkiliitin - jäykkä 1 2.5 mm² AWG 14 tehopiiriKoiranhäkkiliitin - jäykkä 2 1 mm² AWG 17 ohjauspiiriKoiranhäkkiliitin - jäykkä 2 1 mm² AWG 17 tehopiiriKoiranhäkkiliitin - joustava kaapelinpäällä 1 2.5 mm² AWG 14 ohjauspiiriKoiranhäkkiliitin - joustava kaapelinpäällä 1 2.5 mm² AWG 14 tehopiiriKoiranhäkkiliitin - joustava ilman kaapelinpäätä 1 2.5 mm² AWG 14 ohjauspiiriKoiranhäkkiliitin - joustava ilman kaapelinpäätä 1 2.5 mm² AWG 14 tehopiiriKoiranhäkkiliitin - joustava kaapelinpäällä 2 0.75 mm² AWG 18 ohjauspiiriKoiranhäkkiliitin - joustava kaapelinpäällä 2 0.75 mm² AWG 18 tehopiiriKoiranhäkkiliitin - joustava ilman kaapelinpäätä 2 1 mm² AWG 17 ohjauspiiriKoiranhäkkiliitin - joustava ilman kaapelinpäätä 2 1 mm² AWG 17 tehopiiri |
| Merkinnät: | CE |
| Asennusasento: | Pystysuora +/- 10 astetta |
| Korkeus: | 100 mm |
| Leveys: | 23 mm |
| Syvyys: | 100 mm |
| Tuotteen paino: | 0.16 kg |
| Yhteensopivuuskoodi: | ATS01N1 |
| Tehoalue: | 0...0.5 kW 200...240 V 1 vaihe0...0.5 kW 200...240 V 3 vaihetta0.55...1 kW 200...240 V 3 vaihetta1.1...2 kW 380...440 V 3 vaihetta |
| Moottorikäynnistimen tyyppi: | Pehmokäynnistin |
| Sähkömagneettinen yhteensopivuus: | Johdetut ja säteillyt emissiot taso B standardin CISPR 11 mukaisestiJohdetut ja säteillyt emissiot taso B standardin IEC 60947-4-2 mukaisestiVaimennetut oskilloivat aallot taso 3 standardin IEC 61000-4-12 mukaisestiSähköstaattinen purkaus taso 3 standardin IEC 61000-4-2 mukaisestiEMC-immuniteetti standardin EN 50082-1 mukaisestiEMC-immuniteetti standardin EN 50082-2 mukaisestiHarmoniset standardin IEC 1000-3-2 mukaisestiHarmoniset standardin IEC 1000-3-4 mukaisestiImmuniteetti johdetuille häiriöille, jotka johtuvat radiosähköisistä kentistä taso 3 standardin IEC 61000-4-6 mukaisestiImmuniteetti sähköisille transienteille taso 4 standardin IEC 61000-4-4 mukaisestiImmuniteetti säteillyille radiosähköisille häiriöille taso 3 standardin IEC 61000-4-3 mukaisestiMikrokatkot ja jännitteen vaihtelu standardin IEC 61000-4-11 mukaisestiJännite/virtaimpulssi taso 3 standardin IEC 61000-4-5 mukaisesti |
|---|---|
| Standardit: | EN/IEC 60947-4-2 |
| Tuotesertifikaatit: | CSAGOSTC-TickULCCCB44.1-96/ASME A17.5 käynnistimelle, joka on kytketty moottorin delta-liittimeen |
| IP-suojausluokka: | IP20 |
| Saasteaste: | 2 standardin EN/IEC 60947-4-2 mukaisesti |
| Tärinänkestävyys: | 1 gn (f= 13...150 Hz) standardin EN/IEC 60068-2-6 mukaisesti1.5 mm huipusta huippuun (f= 3...13 Hz) standardin EN/IEC 60068-2-6 mukaisesti |
| Iskunkestävyys: | 15 gn 11 ms standardin EN/IEC 60068-2-27 mukaisesti |
| Suhteellinen kosteus: | 5...95 % ilman kondensoitumista tai tippuvan veden standardin EN/IEC 60068-2-3 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -10...40 °C (ilman alenemista)40...50 °C (virran alenemisella 2 %/°C) |
| Ympäristön ilman lämpötila varastoinnissa: | -25...70 °C standardin EN/IEC 60947-4-2 mukaisesti |
| Käyttökorkeus: | > 1000 m virran alenemisella 2.2 % jokaista ylimääräistä 100 m kohden |
| REACh-asetus: | Ei sisällä erittäin huolestuttavia aineita yli kynnysarvonREACh vapaa SVHC-aineista |
| EAN-koodi: | 3389110667134 |
|---|
