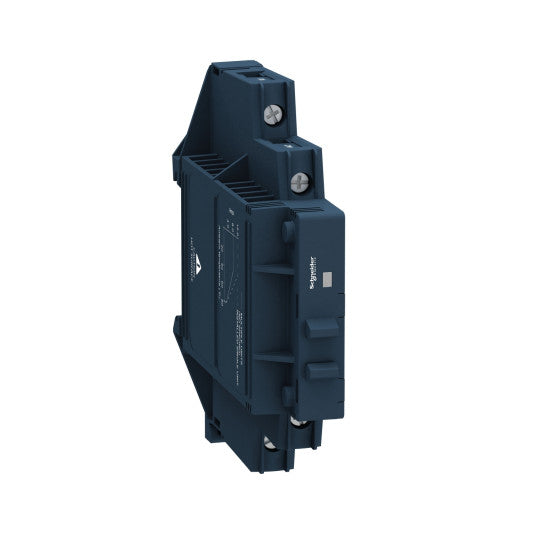

Puolijohdemoduulirele, 12 A, nollajännitteellä kytkevä, tulo 4...32 V DC, lähtö 24...280 V AC - SSM1A112BD
SKU: SSM1A112BD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Puolijohdemoduulirele, 12 A, nollajännitteellä kytkevä, tulo 4...32 V DC, lähtö 24...280 V AC - SSM1A112BD
KUVAUS
| Tuotevalikoima: | Harmony Solid State Relays |
|---|---|
| Tuote tai komponenttityyppi: | Puolijohderele enintään 20 A |
| Laitteen lyhyt nimi: | SSM |
| Kanavien lukumäärä: | 1 |
| Verkon vaiheiden lukumäärä: | 1-vaiheinen |
| [Uc] ohjauspiirin jännite: | 4...32 V |
| Liitännät - liittimet: | Ruuviliittimet |
| Lähdön kytkentätila: | Nollajännitteen kytkentä |
| Asennustuki: | Symmetrinen DIN-kisko |
|---|---|
| [In] nimellisvirta: | 12 A |
| Lähtöjännite: | 24...280 V AC |
| [Uc] ohjauspiirin jännite: | 4...32 V DC |
| Kiristysmomentti: | 0,5...0,8 N.m tuloa varten0,5...0,8 N.m lähtöä varten |
| Liitännät - liittimet: | Ruuviliittimet: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) tuloa vartenRuuviliittimet: 1 x 0,3...1 x 2,5 mm², (AWG 22...AWG 14) lähtöä varten |
| Kapasitanssin epätasapaino: | 10 pF tulo/lähtö |
| Eristysvastus: | 1000 MOhm 500 V DC:llä |
| Paikallinen signalointi: | LED (vihreä) tulotilaa varten |
| Pienin kytkentäjännite: | 4 V DC päälle kytkeminen |
| Suurin kytkentäjännite: | 1 V DC pois päältä kytkeminen |
| Syöttövirran rajat: | 9...11 mA |
| Puolijohdelähtötyyppi: | Nollajännitteen kytkentäSCR-lähtö |
| Kuormitusvirta: | 0,15...12 A |
| Absoluuttinen maksimijännite: | 600 V |
| Syöksyvirta: | 715 A 16,6 ms750 A 20 ms |
| Suurin jännitehäviö: | |
| Moottorin teho hp: | 0,33 hv 40 °C 240 V AC |
| Maksimi I²t sulakkeelle: | 2560 A².s 10 ms 50 Hz2330 A².s 8,33 ms 60 Hz |
| Suurin vuotovirta: | 0,1 mA off-tilassa |
| DV/dt: | 500 V/µs off-tilassa maksimijännitteellä |
| Vasteaika: | 0,5 sykliä (päälle kytkeminen)0,5 sykliä (pois päältä kytkeminen) |
| Cos phi: | 0,5 (maksimikuormalla) |
| Ylijänniteluokka: | III |
| Leveys: | 18 mm |
| Korkeus: | 90,3 mm |
| Syvyys: | 83,7 mm |
| Tuotteen paino: | 0,09 kg |
| Laitteen esitys: | Täydellinen tuote |
| Palonesto: | V0 UL 94:n mukaisesti |
|---|---|
| Dielektrinen lujuus: | 4 kV AC tulo/lähtö4 kV AC tulo tai lähtö koteloon |
| Saastumisaste: | 2 |
| Standardit: | IEC 60950-1IEC 61000IEC 62314 |
| Tuotesertifikaatit: | ULCSA |
| Merkinnät: | CE |
| IP-suojausluokka: | IP20 |
| Ympäristön käyttölämpötila: | -30...80 °C |
| Ympäristön varastointilämpötila: | -30...100 °C |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480579486 |
|---|
