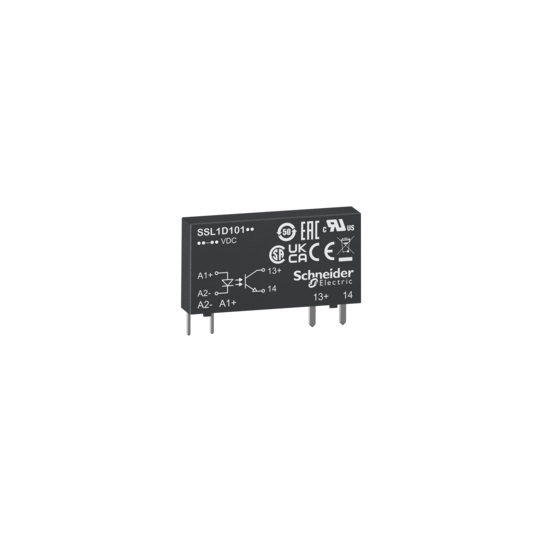

Solid state -rele, 0,1 A, DC-kytkentä, tulo 16…30 V DC, lähtö 1…48 V DC - SSL1D101BD
SKU: SSL1D101BD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Solid state -rele, 0,1 A, DC-kytkentä, tulo 16…30 V DC, lähtö 1…48 V DC - SSL1D101BD
KUVAUS
| Tuotevalikoima: | Harmony Solid State Relays |
|---|---|
| Laitteen lyhyt nimi: | SSL |
| Verkon vaiheiden lukumäärä: | 1-vaiheinen |
| [Uc] ohjauspiirin jännite: | 16...30 V |
| Lähdön kytkentätapa: | Tasavirtakytkentä |
| [Ui] nimelliseristysjännite: | 48 V |
| Eristysvastus: | > 100 MOhm @ 500 V DC |
| Sähkömagneettinen yhteensopivuus: | Sähköstaattinen purkaus - testitaso: 4 kV luokka B (kosketuspurkaus) standardin IEC 61000-4-2 mukaisestiSähköstaattinen purkaus - testitaso: 8 kV luokka B (ilmapurkaus) standardin IEC 61000-4-2 mukaisestiJohdetut RF-häiriöt - testitaso: 10 V luokka A (0.15...80 MHz) standardin IEC 61000-4-6 mukaisestiSäteilevä radiotaajuinen sähkömagneettisen kentän häiriönsietotesti - testitaso: 10 V/m luokka A (80 MHz - 1 GHz) standardin IEC 61000-4-3 mukaisestiSäteilevä radiotaajuinen sähkömagneettisen kentän häiriönsietotesti - testitaso: 3 V/m luokka A (1.4...6 GHz) standardin IEC 61000-4-3 mukaisestiSähköinen nopea transientti-/purskehäiriönsietotesti - testitaso: 2 kV luokka B (5 kHz) standardin IEC 61000-4-4 mukaisestiSähköinen nopea transientti-/purskehäiriönsietotesti - testitaso: 1 kV luokka B (5 kHz) standardin IEC 61000-4-4 mukaisestiYlijännitesietotesti - testitaso: 0.5 kV luokka B (johto-johto) standardin IEC 61000-4-5 mukaisestiYlijännitesietotesti - testitaso: 1 kV luokka B (johto-maa) standardin IEC 61000-4-5 mukaisestiSäteilevä emissio - testitaso: 30...1000 Mhz standardin IEC 60947-1 mukaisestiJohdettu emissio - testitaso: 0.15...30 Mhz standardin IEC 60947-1 mukaisesti |
| [Uimp] nimellinen impulssikestojännite: | 5.3 kV syötöstä koteloon standardin IEC 62314 mukaisesti5.3 kV tulo-/lähtöpiirille standardin IEC 62314 mukaisesti5.3 kV tulo-/lähtöpiirille standardin UL 508 mukaisesti5.3 kV lähdöstä koteloon5.3 kV lähdöstä koteloon standardin IEC 62314 mukaisesti5.3 kV syötöstä koteloon standardin UL 508 mukaisesti5.3 kV lähdöstä koteloon standardin UL 508 mukaisesti |
| Asennustuki: | Pistoke |
|---|---|
| [In] nimellisvirta: | 0.1 A |
| Lähtöjännite: | 1...48 V DC |
| [Uc] ohjauspiirin jännite: | 16...30 V DC |
| Kapasitanssin epätasapaino: | 2.5 pF tulo/lähtö |
| Minimikytkentäjännite: | 16 V DC päällekytkentä |
| Maksimikytkentäjännite: | 9 V DC poiskytkentä |
| Tulovirta: | 5 mA |
| Tuloimpedanssi: | 4500 Ohm |
| Puolijohdelähdön tyyppi: | TasavirtakytkentäTransistorilähtö |
| Kuormitusvirta: | 0.001...0.1 A |
| Absoluuttinen maksimijännite: | 60 V |
| Maksimi toimintataajuus: | 500 Hz |
| Päällevirta: | 0.3 A 10 ms ajan |
| Maksimijännitehäviö: | |
| Maksimi vuotovirta: | 0.001 mA pois päältä -tilassa |
| Vasteaika: | 0.02 ms (päällekytkentä)0.13 ms (poiskytkentä) |
| Ylijänniteluokka: | III |
| Leveys: | 5 mm |
| Korkeus: | 28 mm |
| Syvyys: | 15 mm |
| Nettopaino: | 0.0041 kg |
| Laitteen esitys: | Täydellinen tuote |
| Palonesto: | V0 standardin UL 94 mukaisesti |
|---|---|
| Dielektrinen lujuus: | 3750 V tulo-/lähtöliitännälle |
| Saastumisaste: | 2 |
| Standardit: | IEC/EN 60947-1IEC/EN 62314UL 508C22.2 No. 14 |
| Tuotesertifikaatit: | cURusCSAEACCEUKCA |
| Merkintä: | CE |
| IP-suojausluokka: | IP00 |
| Ympäröivän ilman käyttölämpötila: | -20...80 °C |
| Ympäröivän ilman varastointilämpötila: | -20...85 °C |
| Kokonaiselinkaaren hiilijalanjälki: | 3 kg CO2 ekv.Valmistusvaiheen hiilijalanjälki [A1-A3] |
| Pakkauksen 1 yksikkötyyppi: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3606480579684 |
|---|
