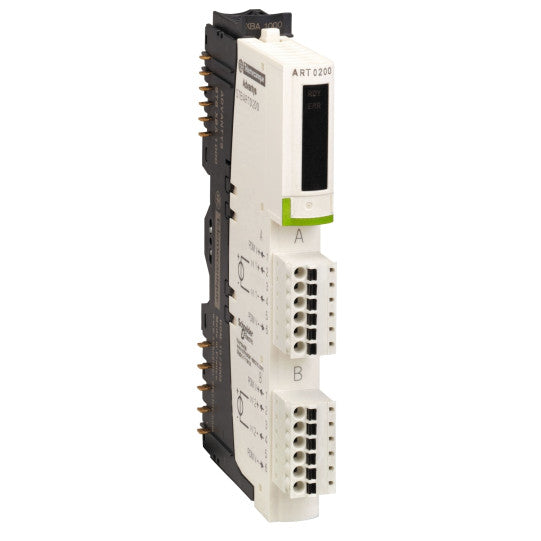

Standard analoginen tulosarja STB - 2 I - 15 bittiä + etumerkki - STBART0200K
SKU: STBART0200K
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Standard analoginen tulosarja STB - 2 I - 15 bittiä + etumerkki - STBART0200K
KUVAUS
| Tuotevalikoima: | Modicon STB hajautettu I/O-ratkaisu |
|---|---|
| Tuotteen tai komponentin tyyppi: | Vakio analoginen tulopakkaus |
| Pakkauksen sisältö: | STBART0200 moduuliSTBXTS1100, 6-napainen ruuviliitinSTBXBA1000 jalustaSTBXTS2100, 6-napainen jousiliitin |
| Analogisen tulon tyyppi: | Jännite +/- 80 mVLämpötila-anturi -100...+260 °C Cu 10 2, 3 tai 4 johtoa IECTLämpötila-anturi -100...+450 °C Pt 100 2, 3 tai 4 johtoa US/JISTLämpötila-anturi -100...+450 °C Pt 1000 2, 3 tai 4 johtoa US/JISTLämpötila-anturi -200...+850 °C Pt 100 2, 3 tai 4 johtoa IECTLämpötila-anturi -200...+850 °C Pt 1000 2, 3 tai 4 johtoa IECTLämpötila-anturi -60...+180 °C Ni 100 2, 3 tai 4 johtoa IECTLämpötila-anturi -60...+180 °C Ni 1000 2, 3 tai 4 johtoa IECTermopari +130...+1820 °C termopari BTermopari -200...+760 °C termopari JTermopari -270...+1000 °C termopari ETermopari -270...+1370 °C termopari KTermopari -270...+400 °C termopari TTermopari -50...+1665 °C termopari RTermopari -50...+1665 °C termopari S |
| Analogisten tulojen määrä: | 2 |
| Analogisen tulon resoluutio: | 15 bittiä + merkki |
| Suodattimen tyyppi: | Yksittäinen alipäästösuodatin 25 Hz |
| Absoluuttinen maksimitulo: | +/- 7,5 V DC |
|---|---|
| Kylmävaihto: | Kyllä |
| Käytön aikainen vaihto: | Kyllä vakio-NIM-moduuleissa |
| Vikasietotila: | Tila 0 perus-NIM-moduulitKäyttäjän konfiguroitavissa olevat vakio-NIM-moduulit |
| Tietomuoto: | EN 61131-2IEC 61131-2 |
| Tuloimpedanssi: | 10 MOhm +/- 80 mV |
| Anturien suurin syöttövirta: | 100 mA tulokanavaa kohden |
| Suojaustyyppi: | Oikosulkusuojaus |
| Absoluuttinen tarkkuusvirhe: | +/- 0,1 % koko alueesta 25 °C sisäinen+/- 0,15 % koko alueesta 25 °C ulkoinen |
| Eristys kanavien ja logiikkaväylän välillä: | 1500 V 1 minuutin ajan |
| Osoitustarve: | 1 sana kylmän liitoksen kompensointiin2 tulosanaa |
| Tuotteen yhteensopivuus: | Asennusalusta STBXBA1000Virranjakelumoduuli STBPDT3100/3105 |
| [Us] nimellissyöttöjännite: | 24 V DC |
| Syöttö: | Virranjakelumoduuli |
| Virrankulutus: | 30 mA 5 V DC logiikkaväylälle |
| Mittaustarkkuus: | 0,01 mV jännite0,1 °C tai 0,1 °F lämpötila-anturi0,1 °C tai 0,1 °F termopari |
| Muunnosnopeus: | 150 ms jännite 60 Hz170 ms jännite 50 Hz180 ms lämpötila-anturi 60 Hz 2 tai 4 johtoa200 ms lämpötila-anturi 50 Hz 2 tai 4 johtoa210 ms termopari sisäisellä kylmän liitoksen kompensoinnilla 60 Hz230 ms termopari sisäisellä kylmän liitoksen kompensoinnilla 50 Hz300 ms lämpötila-anturi 60 Hz 3 johtoa340 ms lämpötila-anturi 50 Hz 3 johtoa360 ms termopari ulkoisella kylmän liitoksen kompensoinnilla 60 Hz400 ms termopari ulkoisella kylmän liitoksen kompensoinnilla 50 Hz |
| Suurin johdotusvastus: | 20 Ohm Cu 10 IEC/US/JIS 2 tai 3 johtoa20 Ohm Ni 100 IEC/US/JIS 2 tai 3 johtoa20 Ohm Pt 100 IEC/US/JIS 2 tai 3 johtoa200 Ohm Ni 1000 IEC/US/JIS 2 tai 3 johtoa200 Ohm Pt 1000 IEC/US/JIS 2 tai 3 johtoa50 Ohm Cu 10 IEC/US/JIS 4 johtoa50 Ohm Ni 100 IEC/US/JIS 4 johtoa50 Ohm Pt 100 IEC/US/JIS 4 johtoa500 Ohm Ni 1000 IEC/US/JIS 4 johtoa500 Ohm Pt 1000 IEC/US/JIS 4 johtoa |
| Mittaustarkkuus: | +/- 1 °C Ni 100 25 °C ulkoinen+/- 1 °C Ni 100 25 °C sisäinen+/- 1 °C Ni 1000 25 °C ulkoinen+/- 1 °C Ni 1000 25 °C sisäinen+/- 1 °C Pt 100 25 °C sisäinen+/- 1 °C Pt 1000 25 °C sisäinen+/- 1,75 °C termopari B ulkoisella kylmän liitoksen kompensoinnilla 25 °C+/- 1,75 °C termopari E ulkoisella kylmän liitoksen kompensoinnilla 25 °C+/- 1,75 °C termopari J ulkoisella kylmän liitoksen kompensoinnilla 25 °C+/- 1,75 °C termopari K ulkoisella kylmän liitoksen kompensoinnilla 25 °C+/- 1,75 °C termopari R ulkoisella kylmän liitoksen kompensoinnilla 25 °C+/- 1,75 °C termopari S ulkoisella kylmän liitoksen kompensoinnilla 25 °C+/- 1,75 °C termopari T ulkoisella kylmän liitoksen kompensoinnilla 25 °C+/- 2 °C Pt 100 25 °C ulkoinen+/- 2 °C Pt 1000 25 °C ulkoinen+/- 2,85 °C termopari B ulkoisella kylmän liitoksen kompensoinnilla 60 °C+/- 2,85 °C termopari E ulkoisella kylmän liitoksen kompensoinnilla 60 °C+/- 2,85 °C termopari J ulkoisella kylmän liitoksen kompensoinnilla 60 °C+/- 2,85 °C termopari K ulkoisella kylmän liitoksen kompensoinnilla 60 °C+/- 2,85 °C termopari R ulkoisella kylmän liitoksen kompensoinnilla 60 °C+/- 2,85 °C termopari S ulkoisella kylmän liitoksen kompensoinnilla 60 °C+/- 2,85 °C termopari T ulkoisella kylmän liitoksen kompensoinnilla 60 °C+/- 3,6 °C termopari R sisäisellä kylmän liitoksen kompensoinnilla 25 °C+/- 4 °C Cu 10 25 °C ulkoinen+/- 4 °C Cu 10 25 °C sisäinen+/- 4 °C termopari K sisäisellä kylmän liitoksen kompensoinnilla 25 °C+/- 4,1 °C termopari S sisäisellä kylmän liitoksen kompensoinnilla 25 °C+/- 4,2 °C termopari R sisäisellä kylmän liitoksen kompensoinnilla 60 °C+/- 4,4 °C termopari T sisäisellä kylmän liitoksen kompensoinnilla 25 °C+/- 4,6 °C termopari B sisäisellä kylmän liitoksen kompensoinnilla 25 °C+/- 4,6 °C termopari E sisäisellä kylmän liitoksen kompensoinnilla 25 °C+/- 5 °C termopari S sisäisellä kylmän liitoksen kompensoinnilla 60 °C+/- 5,1 °C termopari J sisäisellä kylmän liitoksen kompensoinnilla 25 °C+/- 5,5 °C termopari K sisäisellä kylmän liitoksen kompensoinnilla 60 °C+/- 6,4 °C termopari T sisäisellä kylmän liitoksen kompensoinnilla 60 °C+/- 6,8 °C termopari B sisäisellä kylmän liitoksen kompensoinnilla 60 °C+/- 6,8 °C termopari E sisäisellä kylmän liitoksen kompensoinnilla 60 °C+/- 7 °C termopari J sisäisellä kylmän liitoksen kompensoinnilla 60 °C |
| Merkintä: | CE |
| Ylijänniteluokka: | II |
| Tilan merkkivalo: | 1 LED (vihreä)moduulin tila (RDY)1 LED (punainen)moduulivirhe (ERR) |
| Tuotesertifikaatit: | ULFM luokka 1 alue 2CSAATEX kategoria 3GC-Tick |
|---|---|
| Saasteaste: | 2 standardin IEC 60664-1 mukaisesti |
| Käyttökorkeus: | |
| IP-suojausluokka: | IP20 standardin EN 61131-2 luokan 1 mukaisesti |
| Ympäristön käyttölämpötila: | 0...70 °C |
| Ympäristön käyttölämpötila: | 32...140 °F ilman tehonlaskua |
| Ympäristön varastointilämpötila: | -40...85 °C ilman tehonlaskua |
| Ympäristön varastointilämpötila: | -40...185 °F ilman tehonlaskua |
| Suhteellinen kosteus: | 95 % 60 °C:ssa ilman kondensaatiota |
| Tärinänkesto: | +/-0,35 mm 10...58 Hz3 gn 58...150 Hz 35 x 7,5 mm symmetrisellä DIN-kiskolla5 gn 58...150 Hz 35 x 15 mm symmetrisellä DIN-kiskolla |
| Iskunkestävyys: | 30 gn 11 ms standardin IEC 88 viitteen 2-27 mukaisesti |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3595863948691 |
|---|
