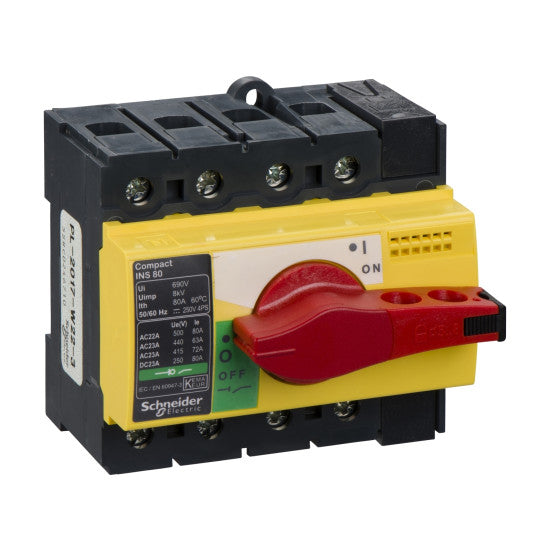

Kytkinvaraaja, Compact INS80, 80 A, punaisella vääntökahvalla ja keltaisella etuosalla, 4-napainen - 28921
SKU: 28921
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Kytkinvaraaja, Compact INS80, 80 A, punaisella vääntökahvalla ja keltaisella etuosalla, 4-napainen - 28921
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotevalikoima: | INS40...160 |
| Tuotteen nimi: | Compact INS |
| Tuote tai komponenttityyppi: | Kuormaerotinkytkin |
| Laitteen lyhyt nimi: | Compact INS80 |
| Kuormaerotinkytkimen nimi: | Compact INS80 |
| Napojen kuvaus: | 4P |
| Verkon tyyppi: | DCAC |
| Verkon taajuus: | 50/60 Hz |
| [Ie] nimelliskäyttövirta: | AC-23A: 40 A AC 50/60 Hz 500 VAC-23A: 63 A AC 50/60 Hz 440/480 VAC-22A: 80 A AC 50/60 Hz 220/240 VAC-22A: 80 A AC 50/60 Hz 380/415 VAC-22A: 80 A AC 50/60 Hz 440/480 VAC-22A: 80 A AC 50/60 Hz 500 VAC-23A: 72 A AC 50/60 Hz 380/415 VAC-23A: 80 A AC 50/60 Hz 220/240 VDC-22A: 80 A DC 125 V 2 poles in seriesDC-23A: 80 A DC 125 V 2 poles in seriesDC-22A: 80 A DC 250 V 4 poles in seriesDC-23A: 80 A DC 250 V 4 poles in series |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz |
| [Uimp] nimellisimpulssijännite: | 8 kV |
| [Ith] nimellinen vapaan ilman kestovirta: | 80 A, lämpötilassa 60 °C |
| [Icm] nimellinen oikosulun kytkentäkyky: | 15 kA erotinkytkin yksin 500 V AC 50/60 Hz75 kA esisuojatulla johdonsuojakatkaisijalla 500 V AC 50/60 Hz |
| [Ue] nimelliskäyttöjännite: | 500 V AC 50/60 Hz250 V DC |
| Soveltuvuus eristykseen: | Kyllä |
| Koskettimien asennon ilmaisin: | Kyllä |
| Näkyvä rako: | Ei |
| Saasteaste: | 3 |
| Ohjaustapa: | Vääntökahva |
|---|---|
| Kahvan väri: | Punainen |
| Asennustila: | Kiinteä |
| Asennustuki: | LevylleDIN-kiskoon |
| Ylempi liitäntä: | Edessä |
| Alempi liitäntä: | Edessä |
| Johdon poikkipinta-ala: | 1.5...50 mm² |
| Suurin teho: | AC-23: 22 kW, 500/525 V AC, 50/60 HzAC-23: 22 kW, 220/240 V AC, 50/60 HzAC-23: 37 kW, 380/415 V AC, 50/60 HzAC-23: 37 kW, 440 V AC, 50/60 Hz |
| Nimelliskäyttö: | Jatkuva |
| Jaksollinen kuormitusluokka: | Luokka 120 - 60 % |
| Kotelon mitat Ithe:lle: | 190 mm x 115 mm x 55 mm |
| [Icw] nimellinen lyhytaikainen kestovirta: | 0.067 kA 20 s:n ajan, standardin IEC 60947-3 mukaisesti1.73 kA 3 s:n ajan, standardin IEC 60947-3 mukaisesti3 kA 1 s:n ajan, standardin IEC 60947-3 mukaisesti5.5 kA 30 s:n ajan, standardin IEC 60947-3 mukaisesti |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | AC-22A: 1500 jaksoa 220/240 V AC 50/60 HzAC-22A: 1500 jaksoa 380/415 V AC 50/60 HzAC-22A: 1500 jaksoa 440 V AC 50/60 HzAC-22A: 1500 jaksoa 500 V AC 50/60 HzAC-23A: 1500 jaksoa 220/240 V AC 50/60 HzAC-23A: 1500 jaksoa 380/415 V AC 50/60 HzAC-23A: 1500 jaksoa 440 V AC 50/60 HzAC-23A: 1500 jaksoa 500 V AC 50/60 HzDC-22A: 1500 jaksoa 250 V DC 4 poles in seriesDC-23A: 1500 jaksoa 250 V DC 4 poles in series |
| Liitäntäväli: | 18 mm |
| Korkeus: | 85 mm |
| Leveys: | 90 mm |
| Syvyys: | 62.5 mm |
| Tuotteen paino: | 0.6 kg |
| Yhteensopivuuskoodi: | INS80 |
| Standardit: | IEC 60947-1IEC 60947-3 |
|---|---|
| Tuotesertifikaatit: | CCCKEMA-KEUR |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön varastointilämpötila: | -50...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430289210 |
|---|
