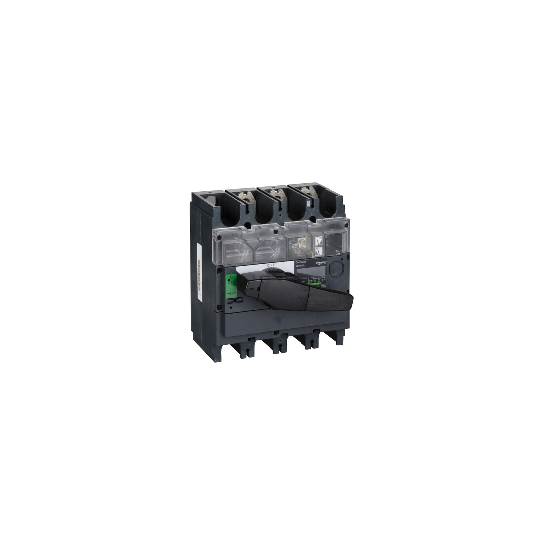

Kuormakytkin, Compact INV500, näkyvä katkaisu, 500 A, vakioversio mustalla vääntökahvalla, 3-napainen - 31172
SKU: 31172
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Kuormakytkin, Compact INV500, näkyvä katkaisu, 500 A, vakioversio mustalla vääntökahvalla, 3-napainen - 31172
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotevalikoima: | INV320...630 |
| Tuotteen nimi: | Compact INV |
| Tuotteen tai komponentin tyyppi: | Kuormaerotinkytkin |
| Laitteen lyhyt nimi: | Interpact INV500 |
| Kuormaerotinkytkimen nimi: | Interpact INV500 |
| Napojen kuvaus: | 3P |
| Verkon tyyppi: | DCAC |
| Verkon taajuus: | 50/60 Hz |
| Kahvan väri: | Musta |
| [Ie] nimelliskäyttövirta: | AC-21A: 500 A AC 50/60 Hz 220/240 VAC-21A: 500 A AC 50/60 Hz 380/415 VAC-21A: 500 A AC 50/60 Hz 440/480 VAC-21A: 500 A AC 50/60 Hz 480 V NEMAAC-21A: 500 A AC 50/60 Hz 500/525 VAC-21A: 500 A AC 50/60 Hz 660/690 VAC-22A: 500 A AC 50/60 Hz 220/240 VAC-22A: 500 A AC 50/60 Hz 380/415 VAC-22A: 500 A AC 50/60 Hz 440/480 VAC-22A: 500 A AC 50/60 Hz 480 V NEMAAC-22A: 500 A AC 50/60 Hz 500/525 VAC-22A: 500 A AC 50/60 Hz 660/690 VAC-23A: 500 A AC 50/60 Hz 220/240 VAC-23A: 500 A AC 50/60 Hz 380/415 VAC-23A: 500 A AC 50/60 Hz 440/480 VAC-23A: 500 A AC 50/60 Hz 480 V NEMAAC-23A: 500 A AC 50/60 Hz 500/525 VAC-23A: 500 A AC 50/60 Hz 660/690 VDC-21A: 500 A DC 125 V 2 poles in seriesDC-22A: 500 A DC 125 V 2 poles in seriesDC-23A: 500 A DC 125 V 2 poles in series |
| [Ui] nimelliseristysjännite: | 750 V AC 50/60 Hz |
| [Uimp] nimellisimpulssijännite: | 8 kV |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 500 A kohdassa 60 °C |
| [Icm] nimellinen oikosulun kytkentäkyky: | 330 kA with upstream protection circuit breaker 690 V AC at 50/60 Hz50 kA switch-disconnector alone 690 V AC at 50/60 Hz |
| [Ue] nimelliskäyttöjännite: | 250 V DC690 V AC 50/60 Hz |
| Soveltuvuus eristykseen: | Kyllä |
| Kosketinasennon osoitin: | Kyllä |
| Näkyvä avoasema: | Kyllä |
| Saastumisaste: | 3 |
| Ohjaustapa: | Kiertokahva |
|---|---|
| Asennustapa: | Kiinteä |
| Asennustuki: | RailPlate |
| Yläliitäntä: | Etu |
| Alaliitäntä: | Etu |
| Suurin teho: | AC-23: 132 kW kohdassa 220/240 V AC 50/60 HzAC-23: 150 kW kohdassa 230 V AC 50/60 Hz (NEMA)AC-23: 250 kW kohdassa 380/415 V AC 50/60 HzAC-23: 250 kW kohdassa 440 V AC 50/60 HzAC-23: 250 kW kohdassa 480 V AC 50/60 Hz (NEMA)AC-23: 355 kW kohdassa 500/525 V AC 50/60 HzAC-23: 500 kW kohdassa 660/690 V AC 50/60 Hz |
| Nimelliskäyttö: | Jatkuva |
| [Icw] nimellinen kestosulkuvirta: | 11.5 kA during 3 s conforming to IEC 60947-320 kA during 1 s conforming to IEC 60947-34 kA during 30 s conforming to IEC 60947-34.9 kA during 20 s conforming to IEC 60947-3 |
| Mekaaninen kestävyys: | 10000 jaksoa |
| Sähköinen kestävyys: | AC-21A: 1000 jaksoa 440 V AC 50/60 HzAC-21A: 1000 jaksoa 500 V AC 50/60 HzAC-21A: 1000 jaksoa 690 V AC 50/60 HzAC-22A: 1000 jaksoa 440 V AC 50/60 HzAC-22A: 1000 jaksoa 500 V AC 50/60 HzAC-22A: 1000 jaksoa 690 V AC 50/60 HzAC-23A: 1000 jaksoa 440 V AC 50/60 HzAC-23A: 1000 jaksoa 500 V AC 50/60 HzAC-23A: 1000 jaksoa 690 V AC 50/60 HzDC-21A: 1000 jaksoa 125 V DCDC-22A: 1000 jaksoa 125 V DCDC-23A: 1000 jaksoa 125 V DC |
| Liitännän nousu: | 45 mm |
| Korkeus: | 205 mm |
| Leveys: | 185 mm |
| Syvyys: | 130 mm |
| Nettopaino: | 4.6 kg |
| Yhteensopivuuskoodi: | INV500 |
| Standardit: | IEC 60947-3IEC 60947-1 |
|---|---|
| Tuotesertifikaatit: | CCCKEMA-KEUR |
| Kotelointiluokka (IP): | IP40, täyttää standardin IEC 60529 |
| Iskunkestävyys (IK-luokka): | IK07, täyttää standardin EN 50102 |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön lämpötila varastoinnissa: | -50...85 °C |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen 1 yksikkötyyppi: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3303430311720 |
|---|
