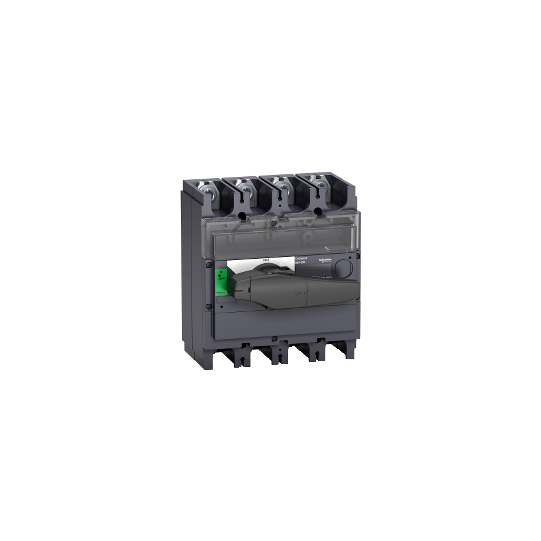

Kuormaerotinkytkin, Compact INV500, näkyvä katkaisu, 500 A, vakioversio mustalla vääntökahvalla, 4-napainen - 31173
SKU: 31173
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Kuormaerotinkytkin, Compact INV500, näkyvä katkaisu, 500 A, vakioversio mustalla vääntökahvalla, 4-napainen - 31173
KUVAUS
| Sarja: | ComPact |
|---|---|
| Tuotevalikoima: | INV320...630 |
| Tuotteen nimi: | Compact INV |
| Tuotteen tai komponentin tyyppi: | Katkaisijaerotin |
| Laitteen lyhyt nimi: | Interpact INV500 |
| Kytkinerottimen nimi: | Interpact INV500 |
| Napojen kuvaus: | 4P |
| Verkon tyyppi: | DCAC |
| Verkon taajuus: | 50/60 Hz |
| Kahvan väri: | Musta |
| [Ie] nimellistoimintavirta: | AC-21A: 500 A AC 50/60 Hz 220/240 VAC-21A: 500 A AC 50/60 Hz 380/415 VAC-21A: 500 A AC 50/60 Hz 440/480 VAC-21A: 500 A AC 50/60 Hz 480 V NEMAAC-21A: 500 A AC 50/60 Hz 500/525 VAC-21A: 500 A AC 50/60 Hz 660/690 VAC-22A: 500 A AC 50/60 Hz 220/240 VAC-22A: 500 A AC 50/60 Hz 380/415 VAC-22A: 500 A AC 50/60 Hz 440/480 VAC-22A: 500 A AC 50/60 Hz 480 V NEMAAC-22A: 500 A AC 50/60 Hz 500/525 VAC-22A: 500 A AC 50/60 Hz 660/690 VAC-23A: 500 A AC 50/60 Hz 220/240 VAC-23A: 500 A AC 50/60 Hz 380/415 VAC-23A: 500 A AC 50/60 Hz 440/480 VAC-23A: 500 A AC 50/60 Hz 480 V NEMAAC-23A: 500 A AC 50/60 Hz 500/525 VAC-23A: 500 A AC 50/60 Hz 660/690 VDC-21A: 500 A DC 125 V 2 poles in seriesDC-22A: 500 A DC 125 V 2 poles in seriesDC-23A: 500 A DC 125 V 2 poles in seriesDC-21A: 500 A DC 250 V 4 poles in seriesDC-22A: 500 A DC 250 V 4 poles in seriesDC-23A: 500 A DC 250 V 4 poles in series |
| [Ui] nimelliseristysjännite: | 750 V AC 50/60 Hz |
| [Uimp] nimellisimpulssin kesto jännite: | 8 kV |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 500 A at 60 °C |
| [Icm] nimellinen oikosulun kytkentäkyky: | 330 kA with upstream protection circuit breaker 690 V AC at 50/60 Hz50 kA switch-disconnector alone 690 V AC at 50/60 Hz |
| [Ue] nimellistoimintajännite: | 690 V AC 50/60 Hz250 V DC |
| Soveltuvuus eristykseen: | Kyllä |
| Kosketuskohdan ilmaisin: | Kyllä |
| Näkyvä katkaisu: | Kyllä |
| Saasteaste: | 3 |
| Ohjauksen tyyppi: | Pyörivä kahva |
|---|---|
| Asennustapa: | Kiinteä |
| Asennustuki: | RailPlate |
| Yläliitäntä: | Edessä |
| Alaliitäntä: | Edessä |
| Maksimiteho: | AC-23: 132 kW at 220/240 V AC 50/60 HzAC-23: 150 kW at 230 V AC 50/60 Hz (NEMA)AC-23: 250 kW at 380/415 V AC 50/60 HzAC-23: 250 kW at 440 V AC 50/60 HzAC-23: 250 kW at 480 V AC 50/60 Hz (NEMA)AC-23: 355 kW at 500/525 V AC 50/60 HzAC-23: 500 kW at 660/690 V AC 50/60 Hz |
| Nimelliskäyttö: | Keskeytymätön |
| [Icw] nimellinen lyhytaikainen kestovirta: | 11.5 kA during 3 s conforming to IEC 60947-320 kA during 1 s conforming to IEC 60947-34 kA during 30 s conforming to IEC 60947-34.9 kA during 20 s conforming to IEC 60947-3 |
| Mekaaninen kestävyys: | 10000 cycles |
| Sähköinen kestävyys: | AC-21A: 1000 cycles 440 V AC 50/60 HzAC-21A: 1000 cycles 500 V AC 50/60 HzAC-21A: 1000 cycles 690 V AC 50/60 HzAC-22A: 1000 cycles 440 V AC 50/60 HzAC-22A: 1000 cycles 500 V AC 50/60 HzAC-22A: 1000 cycles 690 V AC 50/60 HzAC-23A: 1000 cycles 440 V AC 50/60 HzAC-23A: 1000 cycles 500 V AC 50/60 HzAC-23A: 1000 cycles 690 V AC 50/60 HzDC-21A: 1000 cycles 250 V DCDC-22A: 1000 cycles 250 V DCDC-23A: 1000 cycles 250 V DC |
| Liitäntäväli: | 45 mm |
| Korkeus: | 205 mm |
| Leveys: | 185 mm |
| Syvyys: | 130 mm |
| Nettopaino: | 4.9 kg |
| Yhteensopivuuskoodi: | INV500 |
| Standardit: | IEC 60947-3IEC 60947-1 |
|---|---|
| Tuotesertifikaatit: | CCCKEMA-KEUR |
| IP-suojausluokka: | IP40 conforming to IEC 60529 |
| IK-suojausluokka: | IK07 conforming to EN 50102 |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön lämpötila varastoinnin aikana: | -50...85 °C |
| Kestävän kehityksen tarjonnan tila: | Green Premium productREACh Regulation |
| Pakkauksen yksikkötyyppi 1: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3303430311737 |
|---|
