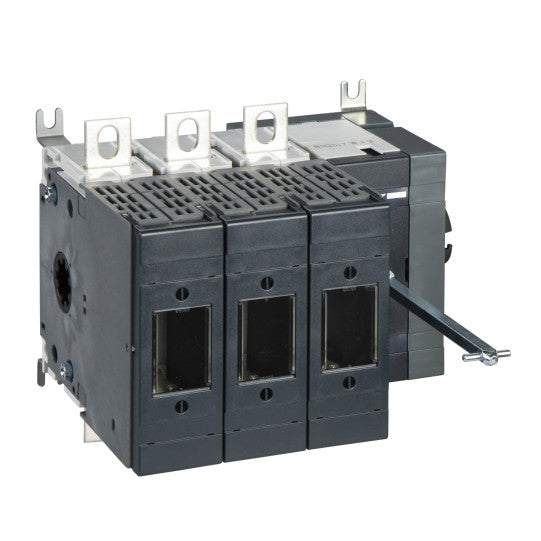

Kuormaerotinkytkin, Fupact INFD160, 160 A, 3-napainen 3F, sulaketyyppi DIN 000/00, oikeanpuoleinen ohjaus - LV480437
SKU: LV480437
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Kuormaerotinkytkin, Fupact INFD160, 160 A, 3-napainen 3F, sulaketyyppi DIN 000/00, oikeanpuoleinen ohjaus - LV480437
KUVAUS
| Tuotevalikoima: | INF100...160 |
|---|---|
| Tuoteperhe: | FuPact |
| Tuotteen nimi: | Fupact INF |
| Laitteen lyhyt nimi: | INFD160 |
| Tuotteen tai komponentin tyyppi: | Katkaisija-erotin-sulake |
| Laitteen käyttökohde: | Suojaus |
| Napojen kuvaus: | 3P |
| Suojattujen napojen kuvaus: | 3f |
| Sulakkeen tyyppi: | DIN |
| Sulakekoko: | NH000NH00 |
| Verkon tyyppi: | AC/DC |
| Verkon taajuus: | 50/60 Hz |
| Ohjaustyyppi: | Ilman kahvaa |
|---|---|
| Vääntökahvan asennuspaikka: | Sivu |
| Vääntökahvan asennustyyli: | Jatkettu |
| Riippulukitusvalmius: | Lukittavissa riippulukolla |
| Asennustapa: | Pysty - vaaka |
| Asennustuki: | DIN-kisko, erikoislisävarusteillaAsennuslevy |
| [Ie] nimelliskäyttövirta: | AC-22A: 160 A AC 50/60 Hz 220/240 VAC-22A: 160 A AC 50/60 Hz 380/415 VAC-22A: 160 A AC 50/60 Hz 440/480 VAC-22A: 160 A AC 50/60 Hz 500/525 VAC-22A: 160 A AC 50/60 Hz 660/690 VAC-23A: 160 A AC 50/60 Hz 220/240 VAC-23A: 160 A AC 50/60 Hz 380/415 VAC-23A: 160 A AC 50/60 Hz 440/480 VAC-23A: 160 A AC 50/60 Hz 500/525 VAC-23B: 160 A AC 50/60 Hz 660/690 VDC-22B: 160 A DC 220 V 2 napaparia sarjassaAC-23A: 100 A AC 50/60 Hz 660/690 VDC-23B: 100 A DC 220 V 2 napaparia sarjassaDC-21B: 160 A DC 440 V 4 napaparia sarjassa |
| [Ith] tavanomainen ilmavapaa lämpövirta: | 128 A ( 60 °C ) pystyyn160 A ( 40 °C ) pystyyn113 A ( 70 °C ) vaakasuoraan121 A ( 65 °C ) vaakasuoraan113 A ( 70 °C ) pystyyn128 A ( 60 °C ) vaakasuoraan121 A ( 65 °C ) pystyyn135 A ( 55 °C ) vaakasuoraan142 A ( 50 °C ) vaakasuoraan135 A ( 55 °C ) pystyyn142 A ( 50 °C ) pystyyn148 A ( 45 °C ) vaakasuoraan154 A ( 40 °C ) vaakasuoraan148 A ( 45 °C ) pystyyn160 A ( 35 °C ) vaakasuoraan |
| [Ithe] tavanomainen suljettu lämpövirta: | 135 A 40 °C:ssa, tehohäviö sulaketta kohden: 12 W (300 mm x 350 mm x 200 mm)160 A 40 °C:ssa, tehohäviö sulaketta kohden: 10 W (300 mm x 350 mm x 200 mm) |
| Suurin teho: | 110 kW 500/525 V AC 50/60 Hz132 kW 660/690 V AC 50/60 Hz45 kW 220/240 V AC 50/60 Hz80 kW 380/400 V AC 50/60 Hz90 kW 415 V AC 50/60 Hz |
| Nimellinen käyttötila: | Jatkuva |
| Jaksoittaisen kuormituksen luokka: | Luokka 120 - 60 % |
| [Ui] nimelliseristysjännite: | 1000 V AC 50/60 Hz1000 V DC |
| [Uimp] nimellisimpulssikestojännite: | 12 kV |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz690 V AC 50/60 Hz AC-20690 V DC DC-20500 V DC |
| [Im] nimellinen kytkentä- ja katkaisukyky: | Icm 105 kA 690 V DIN-standardin mukaisesti (sulakkeella)Icm 176 kA 415 V BS-standardin mukaisesti (sulakkeella)Icm 220 kA 500 V DIN-standardin mukaisesti (sulakkeella)Icn 100 kA 500 V DIN-standardin mukaisesti (sulakkeella)Icn 50 kA 690 V DIN-standardin mukaisesti (sulakkeella)Icn 80 kA 415 V BS-standardin mukaisesti (sulakkeella)Icm 15 kA 690 V (ilman sulaketta)Icm 22 kA 415 V (ilman sulaketta)Icm 22 kA 500 V (ilman sulaketta) |
| Soveltuvuus eristykseen: | Kyllä |
| Kosketinasennon ilmaisin: | Kyllä |
| Näkyvä katkaisija: | Ei |
| Kosketinkäyttö: | Kaksoiskatkaisu |
| Mekaaninen kestävyys: | 10000 jaksoa |
|---|---|
| Sähköinen kestävyys: | AC-22A: 1500 jaksoa 500 V AC 50/60 HzAC-22A: 1500 jaksoa 690 V AC 50/60 HzAC-23A: 1500 jaksoa 500 V AC 50/60 HzAC-23A: 1500 jaksoa 690 V AC 50/60 Hz |
| [Icw] nimellinen oikosulkuvirran kestokyky: | 5 kA 1 s0.95 kA 30 s1.15 kA 20 s2.9 kA 3 s |
| Rakenne: | Vaakasuuntainen muotoilu |
| Liittimet: | Ruuviliitäntä |
| Liitännät - liittimet: | Ruuviliitin M8 160 A |
| Kiristysmomentti: | 15...22 N.m liittimelle |
| Korkeus: | 140 mm |
| Leveys: | 181.5 mm |
| Syvyys: | 142 mm |
| Standardit: | EN/IEC 60947-1EN/IEC 60269-4EN/IEC 60269-1EN/IEC 60947-5EN/IEC 60947-3 |
| Tuotesertifikaatit: | CCC |
| IP-suojausluokka: | IP20 IEC 60529:n mukaisestiIP65 IEC 60529:n mukaisesti |
| IK-suojausluokka: | IK07 EN 50102:n mukaisestiIK10 EN 50102:n mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön säilytyslämpötila: | -50...85 °C |
| Yhteensopivuuskoodi: | INF100...160 |
| Kestävän kehityksen tarjoustila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480343636 |
|---|
