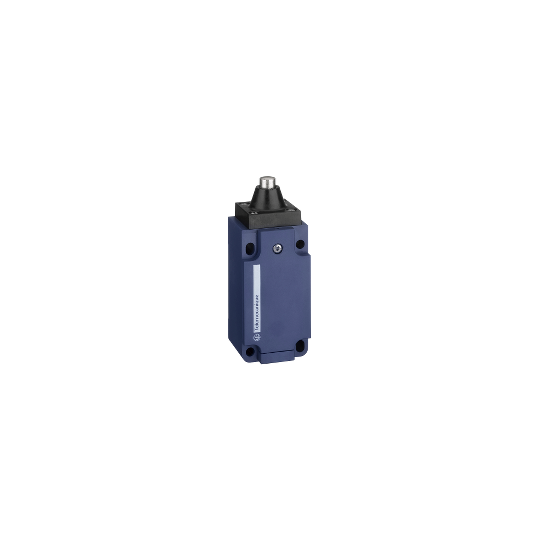

Télémécanique - OsiSense XCKS - asennontunnistin - metallipainike - 1 avautuva + 1 sulkeutuva - äkkitoiminen - Pg13 - XCKS101
SKU: XCKS101
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Télémécanique - OsiSense XCKS - asennontunnistin - metallipainike - 1 avautuva + 1 sulkeutuva - äkkitoiminen - Pg13 - XCKS101
KUVAUS
| Tuotevalikoima: | OsiSense XC |
|---|---|
| Sarjan nimi: | Vakiomuoto |
| Tuotteen toiminto: | Rajakytkin |
| Laitteen nimi: | XCKS |
| Anturin muoto: | Muoto B CENELEC EN 50041 -standardin mukaisesti |
| Kotelointityyppi: | Kiinteä |
| Pään tyyppi: | Männän pää |
| Materiaali: | Muovi |
| Rungon materiaali: | Muovi |
| Pään materiaali: | Muovi |
| Kiinnitystapa: | Rungon kautta |
| Ohjauspään liike: | Lineaarinen |
| Ohjausyksikön tyyppi: | Metalli palautuspainike |
| Lähestymistyyppi: | Pystysuora lähestyminen 1 suunta |
| Kaapelin sisääntulo: | 1 kierretty sisääntulo kaapelitiivisteelle Pg 13,5, kaapelin ulkohalkaisija: 9–12 mm |
| Napojen lukumäärä: | 2 |
| Yhteystietojen kuvaus: | 1 "NO" + 1 "NC" |
| Kontaktien toiminta: | Äkillinen toiminta |
| Käynnistysliike: | Kärjessä |
|---|---|
| Sähköliitäntä: | Ruuviliittimet puristuskahvalla, puristuskapasiteetti: 1 x 0,34–2 x 1,5 mm² |
| Kosketineristysmuoto: | Zb |
| Säätökynnysten määrä: | 1 |
| Positiivinen avautuminen: | Kyllä |
| Minimivoima positiiviselle avautumiselle: | 30 N |
| Minimikäyttövoima: | 15 N |
| Minimi toimintanopeus: | 0.01 m/min |
| Maksimi toimintanopeus: | 0,5 m/s |
| Toistettavuus: | 0,05 mm kytkentäpisteissä 1 miljoonalla toimintajaksolla |
| Kosketinkoodin tunnus: | A300, AC-15 (Ue = 240 V, Ie = 0,125) EN/IEC 60947-5-1 liitteen A mukaisesti; Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) EN/IEC 60947-5-1 liitteen A mukaisesti |
| [Ithe] kotelon sisällä oleva terminen nimellisvirta: | 10 A AC |
| [Ui] eristysnimellisjännite: | 300 V CSA C22.2 No 14:n mukaisesti; 500 V saasteluokka 3 IEC 60947-1:n mukaisesti; 300 V UL 508:n mukaisesti |
| Maksimivastus liittimien välillä: | = 25 MΩ IEC 60255-7 luokan 3 mukaisesti |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV IEC 60664:n mukaisesti; 6 kV IEC 60947-1:n mukaisesti |
| Oikosulkusuojaus: | 10 A gG-sulakkeella |
| Sähköinen käyttöikä: | 5000000 sykliä, DC-13, induktiivinen kuormatyyppi, 24 V, 10 W, toimintataajuus: = 60 sykliä/min, kuormituskerroin: 0.5 IEC 60947-5-1 liitteen C mukaisesti; 5000000 sykliä, DC-13, induktiivinen kuormatyyppi, 48 V, 7 W, toimintataajuus: = 60 sykliä/min, kuormituskerroin: 0.5 IEC 60947-5-1 liitteen C mukaisesti; 5000000 sykliä, DC-13, induktiivinen kuormatyyppi, 120 V, 4 W, toimintataajuus: = 60 sykliä/min, kuormituskerroin: 0.5 IEC 60947-5-1 liitteen C mukaisesti |
| Mekaaninen käyttöikä: | 25000000 sykliä |
| Leveys: | 40 mm |
| Korkeus: | 104 mm |
| Syvyys: | 37 mm |
| Paino: | 0,125 kg |
| ISO-liittimien kuvaus nro 1: | (13-14)NO(21-22)NC |
| Mekaaninen iskunkestävyys: | 40 gn (kesto = 11 ms) IEC 60068-2-27:n mukaisesti |
|---|---|
| Tärinänkestävyys: | (f = 10–500 Hz) 25 gn IEC 60068-2-6:n mukaisesti |
| IP-suojausluokka: | IP66 IEC 60529:n mukaisesti; IP67 IEC 60529:n mukaisesti |
| IK-iskunkestävyys: | IK05 EN 50102:n mukaisesti |
| Sähköiskun suojausluokka: | Luokka II IEC 61140:n mukaisesti; Luokka II NF C 20-030:n mukaisesti |
| Ylijänniteluokka: | Luokka II IEC 61140:n mukaisesti; Luokka II NF C 20-030:n mukaisesti |
| Maksimi käyttölämpötila: | -25–70 °C |
| Varastointiympäristön lämpötila: | -40–70 °C |
| Suojakäsittely: | TC |
| Tuotesertifikaatit: | CCCCSAUL |
| Standardit: | CENELEC EN 50041EN 60204-1EN 60947-5-1IEC 60204-1IEC 60947-5-1UL 508CSA C22.2 No 14 |
| Ympäristöstatus: | Green Premium -tuoteRoHS (päivämääräkoodi: VuosiViikko) |
| EAN-koodi: | 3389110646887 |
|---|---|
| Muistutukset: | Tämä Schneider Electric XCKS101 -tuote on yleiskäyttöinen OsiSense XC -sarjan rajakytkin. |
