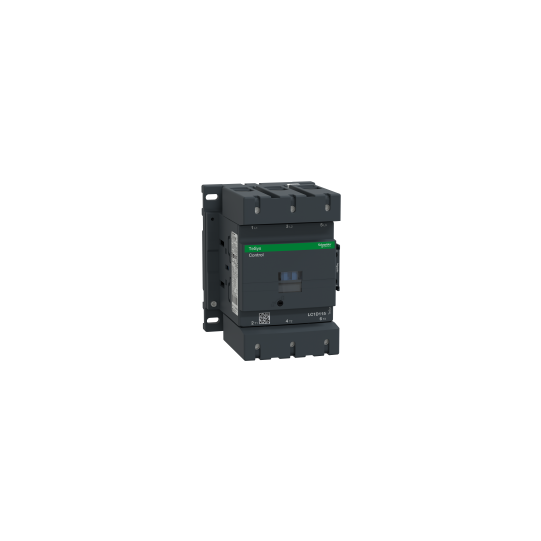

TeSys D -kontaktori - 3P (3 NO) - AC-3 - <= 440 V 115 A - 24 V DC vakio kela - LC1D115BD
SKU: LC1D115BD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P (3 NO) - AC-3 - <= 440 V 115 A - 24 V DC vakio kela - LC1D115BD
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Tuotesarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | ResistanssikuormaMoottorin ohjaus |
| Käyttöluokka: | AC-4AC-1AC-3 |
| Napojen kuvaus: | 3P |
| Navan kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehovirta: Tehovirta: |
| [Ie] nimelliskäyttövirta: | 200 A (klo 115 A (klo |
| Moottorin teho kW: | 30 kW at 220...230 V AC 50/60 Hz (AC-3)55 kW at 380...400 V AC 50/60 Hz (AC-3)59 kW at 415...440 V AC 50/60 Hz (AC-3)75 kW at 500 V AC 50/60 Hz (AC-3)80 kW at 660...690 V AC 50/60 Hz (AC-3)65 kW at 1000 V AC 50/60 Hz (AC-3)18.5 kW at 400 V AC 50/60 Hz (AC-4) |
| Moottorin teho hp: | 30 hp at 200/208 V AC 50/60 Hz for 3 phases motors40 hp at 230/240 V AC 50/60 Hz for 3 phases motors75 hp at 460/480 V AC 50/60 Hz for 3 phases motors100 hp at 575/600 V AC 50/60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | DC standardi |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Apukoskettimen kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi kestojännite: | 8 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 200 A (60 °C) tehopiirille |
| Irms nimellinen kytkentäkyky: | 1260 A 440 V:ssa tehopiirille standardin IEC 60947 mukaisesti140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaisesti |
| Nimelliskatkaisukyky: | 1100 A 440 V:lla tehopiirille standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 250 A 40 °C - 10 min tehopiirille550 A 40 °C - 1 min tehopiirille950 A 40 °C - 10 s tehopiirille1100 A 40 °C - 1 s tehopiirille100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Liittyvä sulakekoko: | 250 A gG 200 A gG 10 A gG merkinantopiirille |
| Keskimääräinen impedanssi: | 0.6 mOhm - Ith 200 A 50 Hz tehopiirille |
| [Ui] nimellinen eristysjännite: | Tehovirta: 600 V CSA-sertifioituTehovirta: 600 V UL-sertifioituTehovirta: 1000 V standardin IEC 60947-4-1 mukaisestiMerkinantovirta: 690 V standardin IEC 60947-1 mukaisestiMerkinantovirta: 600 V CSA-sertifioituMerkinantovirta: 600 V UL-sertifioitu |
| Sähkömekaaninen kestävyys: | 0.8 Msykliä 200 A AC-1 Ue:llä 0.95 Msykliä 115 A AC-3 Ue:llä |
| Häviöteho per napa: | 24 W AC-17.9 W AC-3 |
| Suojakansi: | Sisältää |
| Asennustuki: | LevyKisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | CCCULBVCSAGLGOSTDNVLROS (Lloyds register of shipping)RINAUKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristusliittimet 2 johtoa 1...2.5 mm²joustava johdinpäälläOhjauspiiri: ruuvipuristusliittimet 1 johdin 1...2.5 mm²joustava johdinpäälläOhjauspiiri: ruuvipuristusliittimet 1 johdin 1...2.5 mm²joustava ilman johdinpäätäOhjauspiiri: ruuvipuristusliittimet 2 johtoa 1...2.5 mm²joustava ilman johdinpäätäOhjauspiiri: ruuvipuristusliittimet 1 johdin 1...2.5 mm²massiivinen ilman johdinpäätäOhjauspiiri: ruuvipuristusliittimet 2 johtoa 1...2.5 mm²massiivinen ilman johdinpäätäTehopiiri: liitin 1 johdin 10...120 mm²joustava ilman johdinpäätäTehopiiri: liitin 2 johtoa 10...50 mm²joustava ilman johdinpäätäTehopiiri: liitin 1 johdin 10...120 mm²joustava johdinpäälläTehopiiri: liitin 2 johtoa 10...50 mm²joustava johdinpäälläTehopiiri: liitin 1 johdin 10...120 mm²massiivinen ilman johdinpäätäTehopiiri: liitin 2 johtoa 10...50 mm²massiivinen ilman johdinpäätä |
| Kiristysmomentti: | Ohjauspiiri: 1.2 N.m - ruuviliittimissä - lattapääruuvitaltalla Ø 6 mmOhjauspiiri: 1.2 N.m - ruuviliittimissä - Philips-ruuvitaltalla No 2Tehopiiri: 12 N.m - liittimessä kuusiokoloruuvipää 4 mm |
| Käyttöaika: | 20...35 ms sulkeminen40...75 ms avaaminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktorilla nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 jaksoa kontaktorilla mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 8 Msykliä |
| Suurin toimintataajuus: | 1200 sykliä/h 60 °C |
| Kelateknologia: | Sisäänrakennettu vaimennuslaite |
|---|---|
| Ohjauspiirin jänniterajat: | 0.75...1.2 Uc (-40...55 °C):käyttö DC0.15...0.4 Uc (-40...70 °C):poiskytkentä DC1...1.2 Uc (55...70 °C):käyttö DC |
| Aikavakio: | 25 ms |
| Käynnistysteho W: | 270...365 W (20 °C) |
| Ylläpitotehonkulutus W: | 2.4...5.1 W 20 °C:ssa |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti peilikosketintyyppi 1 NC standardin IEC 60947-4-1 mukaisesti |
| Signaalipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Yhtäaikainen aikakatkaisu: | 1.5 ms jännitteen katkaisun yhteydessä NC- ja NO-koskettimen välillä1.5 ms jännitteen kytkemisen yhteydessä NC- ja NO-koskettimen välillä |
| Eristysresistanssi: | > 10 MOhm merkinantopiirille |
| Yhteensopivuus: | M10 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 30...50 kW 200...240 V 3-vaihe55...100 kW 380...440 V 3-vaihe55...100 kW 480...500 V 3-vaihe |
| Moottorikäynnistimen tyyppi: | Suora on-line-kontaktorilla |
| Kontaktorikelan jännite: | 24 V DC standardi |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaisesti |
|---|---|
| Suojauskäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C alenemalla |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori kiinni: 15 Gn 11 msIskut kontaktori auki: 6 Gn 11 ms |
| Korkeus: | 158 mm |
| Leveys: | 120 mm |
| Syvyys: | 136 mm |
| Tuotteen paino: | 2.5 kg |
| REACh-asetus: | Erittäin huolta aiheuttavista aineista vapaa yli kynnysarvonEU:n RoHS-direktiivi |
| EAN-koodi: | 3389110376463 |
|---|
