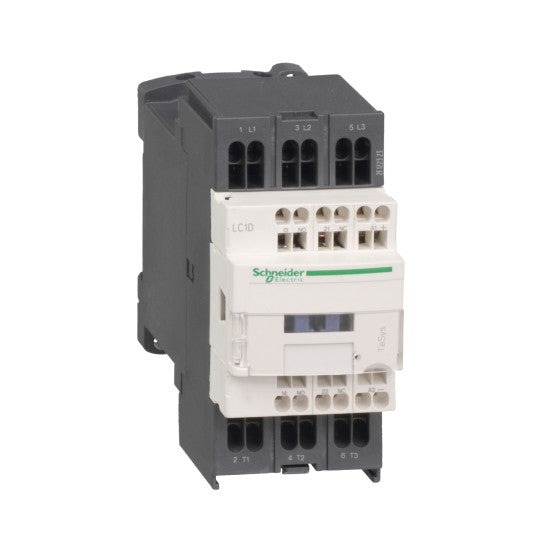

TeSys D kontaktori - 3P(3 NO) - AC-3 - <= 440 V 12 A - 24 V AC-kela - LC1D123B7
SKU: LC1D123B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D kontaktori - 3P(3 NO) - AC-3 - <= 440 V 12 A - 24 V AC-kela - LC1D123B7
KUVAUS
| Tuotesarja: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuote tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttötarkoitus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-4AC-3 |
| Napojen kuvaus: | 3P |
| Napojen kontaktikoostumus: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 16 A (klo 12 A (klo |
| Moottorin teho kW: | 3 kW 220...230 V AC 50/60 Hz (AC-3)5.5 kW 380...400 V AC 50/60 Hz (AC-3)5.5 kW 415...440 V AC 50/60 Hz (AC-3)7.5 kW 500 V AC 50/60 Hz (AC-3)7.5 kW 660...690 V AC 50/60 Hz (AC-3)3.7 kW 400 V AC 50/60 Hz (AC-4) |
| Moottorin teho hp: | 0.5 hv 115 V AC 50/60 Hz 1-vaihemoottoreille2 hv 230/240 V AC 50/60 Hz 1-vaihemoottoreille3 hv 200/208 V AC 50/60 Hz 3-vaihemoottoreille3 hv 230/240 V AC 50/60 Hz 3-vaihemoottoreille7.5 hv 460/480 V AC 50/60 Hz 3-vaihemoottoreille10 hv 575/600 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi-kestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C) merkinantopiirille16 A (60 °C) tehopiirille |
| Irms nimellinen kytkentäkyky: | 250 A 440 V tehopiirille standardin IEC 60947 mukaisesti140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaisesti |
| Nimellinen katkaisukyky: | 250 A 440 V tehopiirille standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 105 A 40 °C - 10 s tehopiirille210 A 40 °C - 1 s tehopiirille30 A 40 °C - 10 min tehopiirille61 A 40 °C - 1 min tehopiirille100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Liitetyt sulakearvot: | 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaisesti40 A gG 25 A gG |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 16 A 50 Hz tehopiirille |
| [Ui] nimellinen eristysjännite: | Tehopiiri: 690 V standardin IEC 60947-4-1 mukaisestiTehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 2 Msykliä 12 A AC-3 Ue:llä 0.8 Msykliä 25 A AC-1 Ue:llä |
| Häviöteho per napa: | 0.36 W AC-31.56 W AC-1 |
| Suojakansi: | Kyllä |
| Asennustuki: | LevylleKiskoon |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | CSACCCRINABVGOSTGLDNVULLROS (Lloyds register of shipping)UKCA |
| Liitännät - liittimet: | Tehopiiri: jousiliittimet 1 kaapeli(a) 2.5 mm² taipuisa ilman kaapelipäätäTehopiiri: jousiliittimet 2 kaapeli(a) 2.5 mm² taipuisa ilman kaapelipäätäOhjauspiiri: jousiliittimet 1 kaapeli(a) 2.5 mm² taipuisa ilman kaapelipäätäOhjauspiiri: jousiliittimet 2 kaapeli(a) 2.5 mm² taipuisa ilman kaapelipäätä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuviliittimissä - ruuvimeisselillä pozidriv No 2Tehopiiri: 2.5 N.m - ruuviliittimissä - ruuvimeisselillä pozidriv No 2 |
| Käyttöaika: | 12...22 ms sulkeutuminen4...19 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla EN/ISO 13849-1 -standardin mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla EN/ISO 13849-1 -standardin mukaisesti |
| Mekaaninen kestävyys: | 15 Msykliä |
| Suurin käyttöaste: | 3600 sykliä/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):irtikytkentä AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (20 °C)70 VA 50 Hz cos phi 0.75 (20 °C) |
| Pitoajan virrankulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (20 °C)7 VA 50 Hz cos phi 0.3 (20 °C) |
| Lämmönhukka: | 2...3 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti yhdistetty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Ei-päällekkäisyysaika: | 1.5 ms virran katkaisun yhteydessä NC- ja NO-koskettimien välillä1.5 ms virran kytkemisen yhteydessä NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Kosketinyhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupinta standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäröivän ilman lämpötila käytössä: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Ympäröivän ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinät kontaktori avattuna: 2 Gn, 5...300 HzTärinät kontaktori suljettuna: 4 Gn, 5...300 HzIskut kontaktori avattuna: 10 Gn 11 msIskut kontaktori suljettuna: 15 Gn 11 ms |
| Korkeus: | 99 mm |
| Leveys: | 45 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 0.325 kg |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110802900 |
|---|
