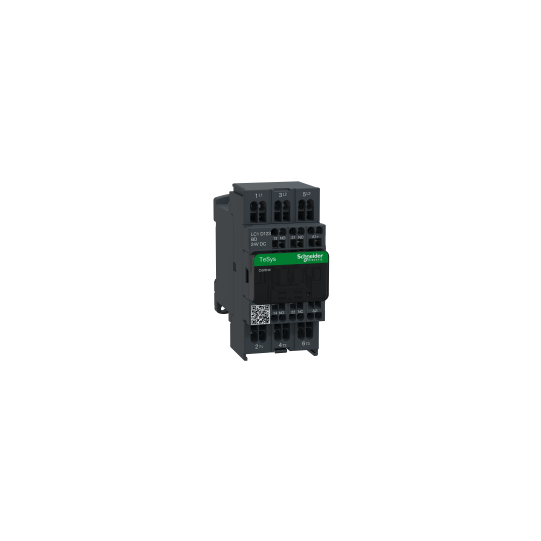

TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 12 A - 24 V DC-kela - LC1D123BD
SKU: LC1D123BD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 12 A - 24 V DC-kela - LC1D123BD
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuotevalikoima: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuote tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-4AC-1 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 16 A (at 12 A (at |
| Moottorin teho kW: | 3 kW at 220...230 V AC 50/60 Hz (AC-3)5.5 kW at 380...400 V AC 50/60 Hz (AC-3)5.5 kW at 415...440 V AC 50/60 Hz (AC-3)7.5 kW at 500 V AC 50/60 Hz (AC-3)7.5 kW at 660...690 V AC 50/60 Hz (AC-3)3.7 kW at 400 V AC 50/60 Hz (AC-4) |
| Moottorin teho hv: | 0.5 hp at 115 V AC 50/60 Hz for 1 phase motors2 hp at 230/240 V AC 50/60 Hz for 1 phase motors3 hp at 200/208 V AC 50/60 Hz for 3 phases motors3 hp at 230/240 V AC 50/60 Hz for 3 phases motors7.5 hp at 460/480 V AC 50/60 Hz for 3 phases motors10 hp at 575/600 V AC 50/60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | DC standard |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Apukoskettimen kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssin kestojännite: | 6 kV conforming to IEC 60947 |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (at 60 °C) for signalling circuit16 A (at 60 °C) for power circuit |
| Irms nimellinen kytkentäkyky: | 250 A at 440 V for power circuit conforming to IEC 60947140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1 |
| Nimellinen katkaisukyky: | 250 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 105 A 40 °C - 10 s for power circuit210 A 40 °C - 1 s for power circuit30 A 40 °C - 10 min for power circuit61 A 40 °C - 1 min for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit |
| Liittyvä sulakekoko: | 10 A gG for signalling circuit conforming to IEC 60947-5-140 A gG at 25 A gG at |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 16 A 50 Hz for power circuit |
| [Ui] nimellinen eristysjännite: | Power circuit: 690 V conforming to IEC 60947-4-1Power circuit: 600 V CSA certifiedPower circuit: 600 V UL certifiedSignalling circuit: 690 V conforming to IEC 60947-1Signalling circuit: 600 V CSA certifiedSignalling circuit: 600 V UL certified |
| Sähköinen kestävyys: | 2 Mcycles 12 A AC-3 at Ue 0.8 Mcycles 25 A AC-1 at Ue |
| Tehohäviö napaa kohti: | 0.36 W AC-31.56 W AC-1 |
| Suojakansi: | With |
| Asennustuki: | RailPlate |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | CCCGOSTRINALROS (Lloyds register of shipping)DNVULBVCSAGLUKCA |
| Liitännät - liittimet: | Power circuit: spring terminals 1 cable(s) 2.5 mm²flexible without cable endPower circuit: spring terminals 2 cable(s) 2.5 mm²flexible without cable endControl circuit: spring terminals 1 cable(s) 2.5 mm²flexible without cable endControl circuit: spring terminals 2 cable(s) 2.5 mm²flexible without cable end |
| Kiristysmomentti: | Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver pozidriv No 2Power circuit: 2.5 N.m - on screw clamp terminals - with screwdriver pozidriv No 2 |
| Käyttöaika: | 53.55...72.45 ms closing16...24 ms opening |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mekaaninen kestävyys: | 30 Mcycles |
| Maksimi toimintanopeus: | 3600 cyc/h 60 °C |
| Kelatekniikka: | With integral suppression device |
|---|---|
| Ohjauspiirin jänniterajat: | 0.1...0.25 Uc (-40...70 °C):drop-out DC0.7...1.25 Uc (-40...60 °C):operational DC1...1.25 Uc (60...70 °C):operational DC |
| Aikavakio: | 28 ms |
| Kytkentäteho W: | 5.4 W (at 20 °C) |
| Pitävä virrankulutus W: | 5.4 W at 20 °C |
| Apukoskettimien tyyppi: | type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1 |
| Merkkipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA for signalling circuit |
| Minimikytkentäjännite: | 17 V for signalling circuit |
| Ei-päällekkäisyysaika: | 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact |
| Eristysvastus: | > 10 MOhm for signalling circuit |
| Kosketinyhteensopivuus: | M4 |
| Yhteensopivuuskoodi: | LC1D |
| Kotelointiluokka (IP): | IP20 front face conforming to IEC 60529 |
|---|---|
| Suojakäsittely: | TH conforming to IEC 60068-2-30 |
| Likaantumisaste: | 3 |
| Ympäröivän ilman lämpötila käytön aikana: | -40...60 °C60...70 °C with derating |
| Ympäröivän ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C conforming to IEC 60695-2-1 |
| Paloa hidastava: | V1 conforming to UL 94 |
| Mekaaninen kestävyys: | Vibrations contactor open: 2 Gn, 5...300 HzVibrations contactor closed: 4 Gn, 5...300 HzShocks contactor open: 10 Gn for 11 msShocks contactor closed: 15 Gn for 11 ms |
| Korkeus: | 99 mm |
| Leveys: | 45 mm |
| Syvyys: | 95 mm |
| Tuotteen paino: | 0.485 kg |
| Kestävän kehityksen tarjonnan tila: | Green Premium productREACh Regulation |
| EAN-koodi: | 3389110806427 |
|---|
