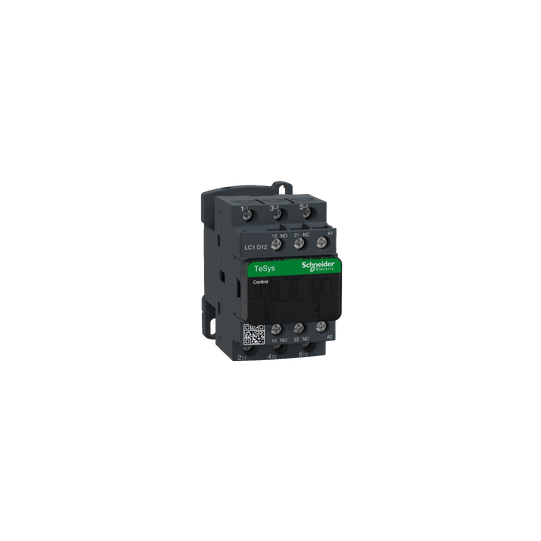

TeSys D -kontaktori - 3P(3 sulkeutuvaa) - AC-3 - <= 440 V 12 A - 48 V AC-kela - LC1D12E7
SKU: LC1D12E7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 sulkeutuvaa) - AC-3 - <= 440 V 12 A - 48 V AC-kela - LC1D12E7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-4AC-1AC-3 |
| Napojen kuvaus: | 3P |
| Navan kontaktikoostumus: | 3 NO |
| [Ue] nimellinen käyttöjännite: | Teho: Teho: |
| [Ie] nimellinen käyttövirta: | 25 A (klo 12 A (klo |
| Moottorin teho kW: | 3 kW at 220...230 V AC 50/60 Hz (AC-3)5.5 kW at 380...400 V AC 50/60 Hz (AC-3)5.5 kW at 415...440 V AC 50/60 Hz (AC-3)7.5 kW at 500 V AC 50/60 Hz (AC-3)7.5 kW at 660...690 V AC 50/60 Hz (AC-3)3.7 kW at 400 V AC 50/60 Hz (AC-4) |
| Moottorin teho hv: | 0.5 hp at 115 V AC 50/60 Hz for 1 phase motors2 hp at 230/240 V AC 50/60 Hz for 1 phase motors3 hp at 200/208 V AC 50/60 Hz for 3 phases motors3 hp at 230/240 V AC 50/60 Hz for 3 phases motors7.5 hp at 460/480 V AC 50/60 Hz for 3 phases motors10 hp at 575/600 V AC 50/60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | AC taajuudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 48 V AC 50/60 Hz |
| Apukoskettimen kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 25 A (60 °C) tehovirralle10 A (60 °C) merkinantopiirille |
| Irms nimellinen kytkentäkyky: | 250 A taajuudella 440 V tehovirralle standardin IEC 60947 mukaan140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaan250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaan |
| Nimellinen katkaisukapasiteetti: | 250 A 440 V tehovirralle standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 105 A 40 °C - 10 s tehovirralle210 A 40 °C - 1 s tehovirralle30 A 40 °C - 10 min tehovirralle61 A 40 °C - 1 min tehovirralle100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Liitetyt sulakearvot: | 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaisesti40 A gG arvolla 25 A gG arvolla |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 25 A 50 Hz tehovirralle |
| [Ui] nimellinen eristysjännite: | Tehovirta: 690 V standardin IEC 60947-4-1 mukaanTehovirta: 600 V CSA-sertifioituTehovirta: 600 V UL-sertifioituMerkinantovirta: 690 V standardin IEC 60947-1 mukaanMerkinantovirta: 600 V CSA-sertifioituMerkinantovirta: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 2 Mcycles 12 A AC-3 at Ue 0.8 Mcycles 25 A AC-1 at Ue |
| Tehohäviö per napa: | 0.36 W AC-31.56 W AC-1 |
| Suojakansi: | Kanssa |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | LROS (Lloyds register of shipping)DNVBVRINAGOSTGLCSACCCULUKCA |
| Liitännät - liittimet: | Tehovirta: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäTehovirta: ruuviliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäTehovirta: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelipäälläTehovirta: ruuviliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelipäälläTehovirta: ruuviliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätäTehovirta: ruuviliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätäOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelipäälläOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelipäälläOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätä |
| Kiristysmomentti: | Tehovirta: 1.7 N.m - ruuviliittimissä - ruuvimeisselillä litteä Ø 6 mmTehovirta: 1.7 N.m - ruuviliittimissä - ruuvimeisselillä Philips No 2Ohjauspiiri: 1.7 N.m - ruuviliittimissä - ruuvimeisselillä litteä Ø 6 mmOhjauspiiri: 1.7 N.m - ruuviliittimissä - ruuvimeisselillä Philips No 2Ohjauspiiri: 1.7 N.m - ruuviliittimissä - ruuvimeisselillä pozidriv No 2Tehovirta: 2.5 N.m - ruuviliittimissä - ruuvimeisselillä pozidriv No 2 |
| Käyttöaika: | 12...22 ms sulkeutuminen4...19 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 15 Msykliä |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Kelan teknologia: | Ilman sisäänrakennettua vaimentimen moduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):poistuminen AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Kytkentäteho VA: | 70 VA 60 Hz cos phi 0.75 (20 °C)70 VA 50 Hz cos phi 0.75 (20 °C) |
| Pitävä virrankulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (20 °C)7 VA 50 Hz cos phi 0.3 (20 °C) |
| Lämmönpoisto: | 2...3 W 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaan tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaan |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Ei-päällekkäinen aika: | 1.5 ms jännitekatkon yhteydessä NC- ja NO-koskettimen välillä1.5 ms jännitteen kytkemisen yhteydessä NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Kosketin yhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 4...6 kW 380...440 V 3 vaihetta4...6 kW 480...500 V 3 vaihetta2.2...3 kW 200...240 V 3 vaihetta |
| Moottorikäynnistimen tyyppi: | Suora on-line kontaktori |
| Kontaktorin kelan jännite: | 48 V AC standardi |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaan |
|---|---|
| Suojaava käsittely: | TH standardin IEC 60068-2-30 mukaan |
| Likaantumisaste: | 3 |
| Ympäristön ilman lämpötila käytön aikana: | -40...60 °C60...70 °C tehonalennuksella |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Palonesto: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 0.325 kg |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110349191 |
|---|
