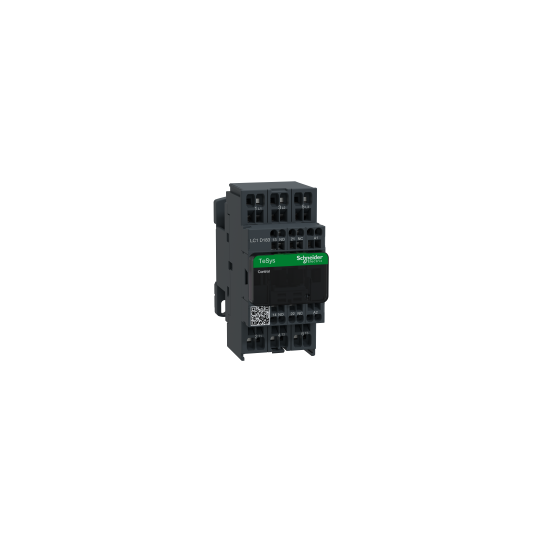

TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 18 A - 230 V AC-kela - LC1D183P7
SKU: LC1D183P7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 18 A - 230 V AC-kela - LC1D183P7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuoteperhe: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuote tai komponenttityyppi: | Kontaktorin |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-1AC-4 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehovirta: Tehovirta: |
| [Ie] nimelliskäyttövirta: | 18 A (at 32 A (at |
| Moottorin teho kW: | 4 kW at 220...230 V AC 50/60 Hz (AC-3)7.5 kW at 380...400 V AC 50/60 Hz (AC-3)9 kW at 415...440 V AC 50/60 Hz (AC-3)10 kW at 500 V AC 50/60 Hz (AC-3)10 kW at 660...690 V AC 50/60 Hz (AC-3)4 kW at 400 V AC 50/60 Hz (AC-4) |
| Moottorin teho hv: | 1 hp at 115 V AC 50/60 Hz for 1 phase motors3 hp at 230/240 V AC 50/60 Hz for 1 phase motors5 hp at 200/208 V AC 50/60 Hz for 3 phases motors5 hp at 230/240 V AC 50/60 Hz for 3 phases motors10 hp at 460/480 V AC 50/60 Hz for 3 phases motors15 hp at 575/600 V AC 50/60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | AC at 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Apukoskettimien koostumus: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV conforming to IEC 60947 |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 25 A (at 60 °C) for power circuit10 A (at 60 °C) for signalling circuit |
| Irms nimellisvalmistuskapasiteetti: | 140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1300 A at 440 V for power circuit conforming to IEC 60947 |
| Nimellinen katkaisukyky: | 300 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 145 A 40 °C - 10 s for power circuit240 A 40 °C - 1 s for power circuit40 A 40 °C - 10 min for power circuit84 A 40 °C - 1 min for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit |
| Liittyvä sulakkeen luokitus: | 10 A gG for signalling circuit conforming to IEC 60947-5-150 A gG at 35 A gG at |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 25 A 50 Hz for power circuit |
| [Ui] nimelliseristysjännite: | Power circuit: 690 V conforming to IEC 60947-4-1Power circuit: 600 V CSA certifiedPower circuit: 600 V UL certifiedSignalling circuit: 690 V conforming to IEC 60947-1Signalling circuit: 600 V CSA certifiedSignalling circuit: 600 V UL certified |
| Sähköinen kestävyys: | 1.65 Mcycles 18 A AC-3 at Ue 1 Mcycles 32 A AC-1 at Ue |
| Tehohäviö per napa: | 2.5 W AC-10.8 W AC-3 |
| Suojakansi: | With |
| Asennustuki: | PlateRail |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | LROS (Lloyds register of shipping)RINADNVGOSTBVCSACCCGLULUKCA |
| Liitännät - liittimet: | Ohjauspiiri: jousiliittimet 1 kaapeli(a) 2.5 mm²joustava ilman kaapelipäätäOhjauspiiri: jousiliittimet 2 kaapeli(a) 2.5 mm²joustava ilman kaapelipäätäTehovirta: jousiliittimet 1 kaapeli(a) 4 mm²joustava ilman kaapelipäätäTehovirta: jousiliittimet 2 kaapeli(a) 4 mm²joustava ilman kaapelipäätä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - on screw clamp terminals - with screwdriver pozidriv No 2Tehovirta: 2.5 N.m - on screw clamp terminals - with screwdriver pozidriv No 2 |
| Käyttöaika: | 12...22 ms closing4...19 ms opening |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mekaaninen kestävyys: | 15 Mcycles |
| Maksimi käyttövaihtelu: | 3600 cyc/h 60 °C |
| Kelan tekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):drop-out AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):operational AC 50 Hz0.85...1.1 Uc (-40...60 °C):operational AC 60 Hz1...1.1 Uc (60...70 °C):operational AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (at 20 °C)70 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Pitävä tehonkulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (at 20 °C)7 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Lämpöhäviö: | 2...3 W at 50/60 Hz |
| Apukoskettimien tyyppi: | type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1 |
| Merkkipiirin taajuus: | 25...400 Hz |
| Minimi kytkentävirta: | 5 mA for signalling circuit |
| Minimi kytkentäjännite: | 17 V for signalling circuit |
| Päällekkäisyyden estoaika: | 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact |
| Eristysresistanssi: | > 10 MOhm for signalling circuit |
| Yhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 front face conforming to IEC 60529 |
|---|---|
| Suojakäsittely: | TH conforming to IEC 60068-2-30 |
| Saasteaste: | 3 |
| Ympäröivän ilman lämpötila käytössä: | -40...60 °C60...70 °C with derating |
| Ympäröivän ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C conforming to IEC 60695-2-1 |
| Palonesto: | V1 conforming to UL 94 |
| Mekaaninen kestävyys: | Vibrations contactor open: 2 Gn, 5...300 HzVibrations contactor closed: 4 Gn, 5...300 HzShocks contactor open: 10 Gn for 11 msShocks contactor closed: 15 Gn for 11 ms |
| Korkeus: | 99 mm |
| Leveys: | 45 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 0.33 kg |
| Kestävän kehityksen tarjous: | Green Premium productREACh Regulation |
| EAN-koodi: | 3389110803785 |
|---|
