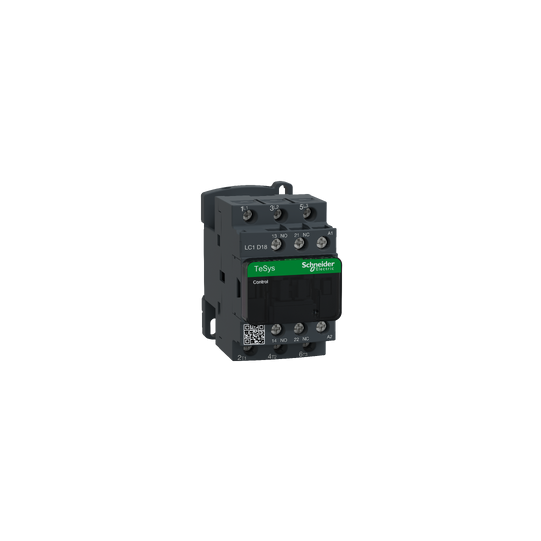

TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 18 A - 48 V AC-kela - LC1D18E7
SKU: LC1D18E7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 18 A - 48 V AC-kela - LC1D18E7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuoteperhe: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttötarkoitus: | Resistiivinen kuormaMoottorin ohjaus |
| Käyttöluokka: | AC-4AC-1AC-3 |
| Napojen kuvaus: | 3P |
| Navan kontaktin kokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Virtapiiri: Virtapiiri: |
| [Ie] nimelliskäyttövirta: | 18 A (klo 32 A (klo |
| Moottoriteho kW: | 4 kW, 220...230 V AC 50/60 Hz (AC-3)7.5 kW, 380...400 V AC 50/60 Hz (AC-3)9 kW, 415...440 V AC 50/60 Hz (AC-3)10 kW, 500 V AC 50/60 Hz (AC-3)10 kW, 660...690 V AC 50/60 Hz (AC-3)4 kW, 400 V AC 50/60 Hz (AC-4) |
| Moottoriteho hv: | 1 hv, 115 V AC 50/60 Hz yksivaihemoottoreille3 hv, 230/240 V AC 50/60 Hz yksivaihemoottoreille5 hv, 200/208 V AC 50/60 Hz kolmivaihemoottoreille5 hv, 230/240 V AC 50/60 Hz kolmivaihemoottoreille10 hv, 460/480 V AC 50/60 Hz kolmivaihemoottoreille15 hv, 575/600 V AC 50/60 Hz kolmivaihemoottoreille |
| Ohjauspiirin tyyppi: | AC taajuudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 48 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellinen impulssinkesto: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (lämpötilassa 60 °C) merkinantopiiriin32 A (lämpötilassa 60 °C) virtapiiriin |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaan250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaan300 A, 440 V virtapiiriin standardin IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 300 A, 440 V virtapiiriin standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 145 A 40 °C - 10 s virtapiiriin240 A 40 °C - 1 s virtapiiriin40 A 40 °C - 10 min virtapiiriin84 A 40 °C - 1 min virtapiiriin100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liittyvä sulakeluokitus: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaan50 A gG klo 35 A gG klo |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 32 A 50 Hz virtapiiriin |
| [Ui] nimelliseristysjännite: | Virtapiiri: 690 V standardin IEC 60947-4-1 mukaanVirtapiiri: 600 V CSA-sertifioituVirtapiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaanMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kestoikä: | 1.65 Mcycles 18 A AC-3, Ue1 Mcycles 32 A AC-1, Ue |
| Tehohäviö napaa kohti: | 2.5 W AC-10.8 W AC-3 |
| Suojakansi: | Mukana |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | GLRINAULCSADNVBVGOSTLROS (Lloyds register of shipping)CCCUKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuviliittimet 1 kaapeli(t) 1...4 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuviliittimet 2 kaapeli(t) 1...4 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuviliittimet 1 kaapeli(t) 1...4 mm²joustava kaapelin päälläOhjauspiiri: ruuviliittimet 2 kaapeli(t) 1...2.5 mm²joustava kaapelin päälläOhjauspiiri: ruuviliittimet 1 kaapeli(t) 1...4 mm²kiinteä ilman kaapelin päätäOhjauspiiri: ruuviliittimet 2 kaapeli(t) 1...4 mm²kiinteä ilman kaapelin päätäVirtapiiri: ruuviliittimet 1 kaapeli(t) 1.5...6 mm²joustava ilman kaapelin päätäVirtapiiri: ruuviliittimet 2 kaapeli(t) 1.5...6 mm²joustava ilman kaapelin päätäVirtapiiri: ruuviliittimet 1 kaapeli(t) 1...6 mm²joustava kaapelin päälläVirtapiiri: ruuviliittimet 2 kaapeli(t) 1...4 mm²joustava kaapelin päälläVirtapiiri: ruuviliittimet 1 kaapeli(t) 1.5...6 mm²kiinteä ilman kaapelin päätäVirtapiiri: ruuviliittimet 2 kaapeli(t) 1.5...6 mm²kiinteä ilman kaapelin päätä |
| Kiristysmomentti: | Virtapiiri: 1.7 N.m - ruuviliittimissä - litteäruuvimeisselillä Ø 6 mmVirtapiiri: 1.7 N.m - ruuviliittimissä - Philips-ruuvimeisselillä No 2Ohjauspiiri: 1.7 N.m - ruuviliittimissä - litteäruuvimeisselillä Ø 6 mmOhjauspiiri: 1.7 N.m - ruuviliittimissä - Philips-ruuvimeisselillä No 2Ohjauspiiri: 1.7 N.m - ruuviliittimissä - Pozidriv-ruuvimeisselillä No 2Virtapiiri: 2.5 N.m - ruuviliittimissä - Pozidriv-ruuvimeisselillä No 2 |
| Käyttöaika: | 12...22 ms sulkeutuminen4...19 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 15 Mcycles |
| Suurin käyttöaste: | 3600 cyc/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):irtikytkeytyvä AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Kytkentäteho VA: | 70 VA 60 Hz cos phi 0.75 (lämpötilassa 20 °C)70 VA 50 Hz cos phi 0.75 (lämpötilassa 20 °C) |
| Pitotehonkulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (lämpötilassa 20 °C)7 VA 50 Hz cos phi 0.3 (lämpötilassa 20 °C) |
| Lämmönhaihdutus: | 2...3 W 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiiriin |
| Minimikytkentäjännite: | 17 V merkinantopiiriin |
| Ei-päällekkäinen aika: | 1.5 ms virran katkaisussa NC- ja NO-koskettimen välillä1.5 ms virran kytkemisessä NC- ja NO-koskettimen välillä |
| Eristysresistanssi: | > 10 MOhm merkinantopiiriin |
| Kosketinyhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 4...6 kW, 200...240 V 3-vaihe7...11 kW, 380...440 V 3-vaihe7...11 kW, 480...500 V 3-vaihe |
| Moottorin käynnistimen tyyppi: | Suora on-line kontaktori |
| Kontaktorin kelan jännite: | 48 V AC standardi |
| IP-suojausluokka: | IP20 etupinta standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön käyttölämpötila: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Ympäristön lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori auki: 10 Gn 11 msIskut kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 0.33 kg |
| REACh-asetus: | Ei sisällä erittäin huolestuttavia aineita yli raja-arvonREACh-vapaa SVHC-aineista |
| EAN-koodi: | 3389110349429 |
|---|
