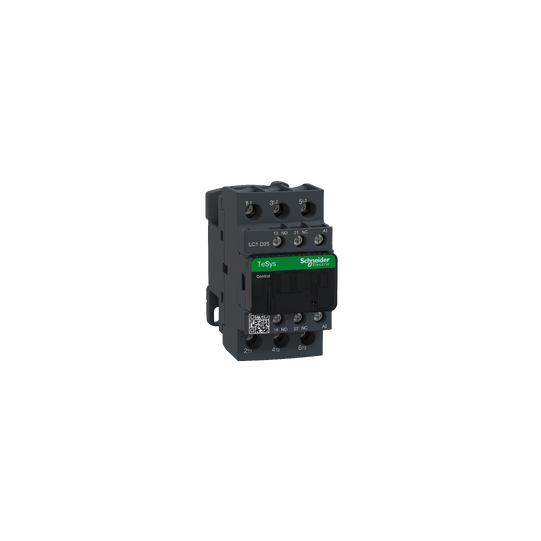

TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 25 A - 115 V AC-kela - LC1D25FE7
SKU: LC1D25FE7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 25 A - 115 V AC-kela - LC1D25FE7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuotesarja: | TeSysTeSys Deca |
| Tuotenimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttöalue: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-1AC-4 |
| Navan kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 25 A (at 40 A (at |
| Moottoriteho (kW): | 5.5 kW AC 220...230 V 50/60 Hz (AC-3)11 kW AC 380...400 V 50/60 Hz (AC-3)11 kW AC 415...440 V 50/60 Hz (AC-3)15 kW AC 500 V 50/60 Hz (AC-3)15 kW AC 660...690 V 50/60 Hz (AC-3)5.5 kW AC 400 V 50/60 Hz (AC-4) |
| Moottoriteho (hv): | 3 hv 230/240 V AC 50/60 Hz 1-vaihemoottoreille2 hv 115 V AC 50/60 Hz 1-vaihemoottoreille7.5 hv 230/240 V AC 50/60 Hz 3-vaihemoottoreille15 hv 460/480 V AC 50/60 Hz 3-vaihemoottoreille20 hv 575/600 V AC 50/60 Hz 3-vaihemoottoreille7.5 hv 200/208 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC, 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 115 V AC 50/60 Hz |
| Apukoskettimien kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (60 °C) merkinantopiiri40 A (60 °C) päävirtapiiri |
| Irms nimellinen kytkentäkapasiteetti: | 140 A AC merkinantopiiri standardin IEC 60947-5-1 mukaan250 A DC merkinantopiiri standardin IEC 60947-5-1 mukaan450 A 440 V päävirtapiiri standardin IEC 60947 mukaan |
| Nimellinen katkaisukapasiteetti: | 450 A 440 V päävirtapiiri standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 240 A 40 °C - 10 s päävirtapiiri380 A 40 °C - 1 s päävirtapiiri50 A 40 °C - 10 min päävirtapiiri120 A 40 °C - 1 min päävirtapiiri100 A - 1 s merkinantopiiri120 A - 500 ms merkinantopiiri140 A - 100 ms merkinantopiiri |
| Liittyvä sulakekoko: | 10 A gG merkinantopiiri standardin IEC 60947-5-1 mukaan63 A gG at 40 A gG at |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 40 A 50 Hz päävirtapiiri |
| [Ui] nimelliseristysjännite: | Päävirtapiiri: 690 V standardin IEC 60947-4-1 mukaanPäävirtapiiri: 600 V CSA-sertifioituPäävirtapiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaanMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 1.65 Mcycles 25 A AC-3 nimellisjännitteellä1.4 Mcycles 40 A AC-1 nimellisjännitteellä |
| Tehohäviö per napa: | 3.2 W AC-11.25 W AC-3 |
| Suojakansi: | Kanssa |
| Kiinnitystuki: | LevyKisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | RINABVULLROS (Lloyds register of shipping)DNVGLGOSTCCCCSAUKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelin päätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelin päätettäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelin päätteelläOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelin päätteelläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²jäykkä ilman kaapelin päätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²jäykkä ilman kaapelin päätettäPäävirtapiiri: ruuvipuristusliittimet 1 kaapeli(a) 2.5...10 mm²joustava ilman kaapelin päätettäPäävirtapiiri: ruuvipuristusliittimet 2 kaapeli(a) 2.5...10 mm²joustava ilman kaapelin päätettäPäävirtapiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...10 mm²joustava kaapelin päätteelläPäävirtapiiri: ruuvipuristusliittimet 2 kaapeli(a) 1.5...6 mm²joustava kaapelin päätteelläPäävirtapiiri: ruuvipuristusliittimet 1 kaapeli(a) 1.5...10 mm²jäykkä ilman kaapelin päätettäPäävirtapiiri: ruuvipuristusliittimet 2 kaapeli(a) 2.5...10 mm²jäykkä ilman kaapelin päätettä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuviliittimiin - ruuvitaltalla, litteä Ø 6 mmOhjauspiiri: 1.7 N.m - ruuviliittimiin - ruuvitaltalla, Philips nro 2Päävirtapiiri: 2.5 N.m - ruuviliittimiin - ruuvitaltalla, litteä Ø 6 mmPäävirtapiiri: 2.5 N.m - ruuviliittimiin - ruuvitaltalla, Philips nro 2Ohjauspiiri: 1.7 N.m - ruuviliittimiin - ruuvitaltalla, Pozidriv nro 2Päävirtapiiri: 2.5 N.m - ruuviliittimiin - ruuvitaltalla, Pozidriv nro 2 |
| Käyttöaika: | 12...22 ms sulkeutuminen4...19 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 15 Mcycles |
| Maksimi käyttövauhti: | 3600 sykliä/h 60 °C |
| Kelan teknologia: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):katkaisu AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho (VA): | 70 VA 60 Hz cos phi 0.75 (20 °C)70 VA 50 Hz cos phi 0.75 (20 °C) |
| Ylläpitotehon kulutus (VA): | 7.5 VA 60 Hz cos phi 0.3 (20 °C)7 VA 50 Hz cos phi 0.3 (20 °C) |
| Lämmönhukka: | 2...3 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaan tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaan |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA merkinantopiiri |
| Pienin kytkentäjännite: | 17 V merkinantopiiri |
| Päällekkäisyyden estoaika: | 1.5 ms jännitteen poiskytkeytyessä NC- ja NO-koskettimen välillä1.5 ms jännitteen päällekytkeytyessä NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiri |
| Kosketinyhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 4...6 kW 200...240 V 3-vaihe7...11 kW 380...440 V 3-vaihe7...11 kW 480...500 V 3-vaihe |
| Moottorin käynnistimen tyyppi: | Suorakäynnistyskontaktori |
| Kontaktorikelan jännite: | 115 V AC standardi |
| IP-suojausluokka: | IP20 etupinta standardin IEC 60529 mukaan |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saasteluokka: | 3 |
| Ympäristön lämpötila käytön aikana: | -40...60 °C60...70 °C alentuneella teholla |
| Ympäristön lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Palonesto: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori kiinni: 15 Gn 11 msIskut, kontaktori auki: 8 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 92 mm |
| Tuotteen paino: | 0.37 kg |
| Kestävän kehityksen tarjontatila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110349702 |
|---|
