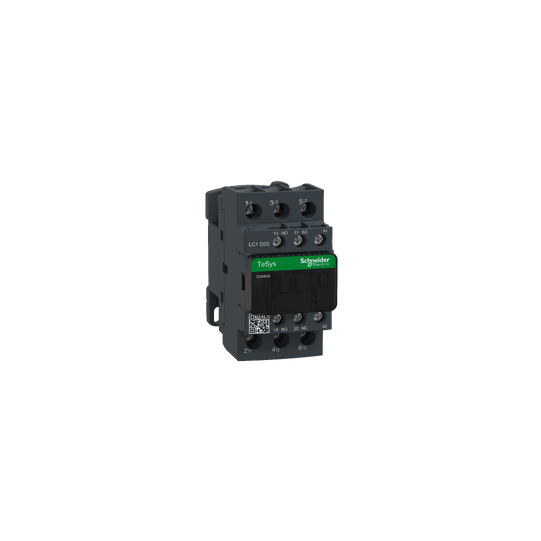

TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 25 A - 48 V AC-käämi - LC1D25E7
SKU: LC1D25E7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 25 A - 48 V AC-käämi - LC1D25E7
KUVAUS
| Tuotesarja: | TeSys DTeSys Deca |
|---|---|
| Tuotevalikoima: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Resistive loadMotor control |
| Käyttöluokka: | AC-1AC-4AC-3 |
| Napojen kuvaus: | 3P |
| Kosketusnapojen kokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 25 A (at 40 A (at |
| Moottoriteho kW: | 5.5 kW AC 220...230 V 50/60 Hz (AC-3)11 kW AC 380...400 V 50/60 Hz (AC-3)11 kW AC 415...440 V 50/60 Hz (AC-3)15 kW AC 500 V 50/60 Hz (AC-3)15 kW AC 660...690 V 50/60 Hz (AC-3)5.5 kW AC 400 V 50/60 Hz (AC-4) |
| Moottoriteho hv: | 3 hp 230/240 V AC 50/60 Hz yksivaihemoottoreille2 hp 115 V AC 50/60 Hz yksivaihemoottoreille7.5 hp 230/240 V AC 50/60 Hz kolmivaihemoottoreille15 hp 460/480 V AC 50/60 Hz kolmivaihemoottoreille20 hp 575/600 V AC 50/60 Hz kolmivaihemoottoreille7.5 hp 200/208 V AC 50/60 Hz kolmivaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 48 V AC 50/60 Hz |
| Apukoskettimen koostumus: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (60 °C) merkinantopiiriin40 A (60 °C) päävirtapiiriin |
| Irms nimelliskytkentäkyky: | 140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaan250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaan450 A 440 V päävirtapiiriin standardin IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 450 A 440 V päävirtapiiriin standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 240 A 40 °C - 10 s päävirtapiirille380 A 40 °C - 1 s päävirtapiirille50 A 40 °C - 10 min päävirtapiirille120 A 40 °C - 1 min päävirtapiirille100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Associated fuse rating: | 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaan63 A gG 40 A gG |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 40 A 50 Hz päävirtapiirille |
| [Ui] nimelliseristysjännite: | Tehovirta: 690 V IEC 60947-4-1 mukaisestiTehovirta: 600 V CSA-sertifioituTehovirta: 600 V UL-sertifioituMerkinantovirta: 690 V IEC 60947-1 mukaisestiMerkinantovirta: 600 V CSA-sertifioituMerkinantovirta: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 1,65 Mcycles 25 A AC-3 nimellisjännitteellä 1,4 Mcycles 40 A AC-1 nimellisjännitteellä |
| Tehohäviö napaa kohti: | 3,2 W AC-11,25 W AC-3 |
| Suojakansi: | Sisältää |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | RINAGOSTBVCCCDNVULGLCSALROS (Lloyds register of shipping)UKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm² joustava ilman kaapelipäätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...4 mm² joustava ilman kaapelipäätäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm² joustava kaapelipäälläOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...2.5 mm² joustava kaapelipäälläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm² jäykkä ilman kaapelipäätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...4 mm² jäykkä ilman kaapelipäätäVirtapiiri: ruuvipuristusliittimet 1 kaapeli(t) 2.5...10 mm² joustava ilman kaapelipäätäVirtapiiri: ruuvipuristusliittimet 2 kaapeli(t) 2.5...10 mm² joustava ilman kaapelipäätäVirtapiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...10 mm² joustava kaapelipäälläVirtapiiri: ruuvipuristusliittimet 2 kaapeli(t) 1.5...6 mm² joustava kaapelipäälläVirtapiiri: ruuvipuristusliittimet 1 kaapeli(t) 1.5...10 mm² jäykkä ilman kaapelipäätäVirtapiiri: ruuvipuristusliittimet 2 kaapeli(t) 2.5...10 mm² jäykkä ilman kaapelipäätä |
| Kiristysmomentti: | Ohjauspiiri: 1,7 N.m - ruuviliittimillä - litteällä ruuvitaltalla Ø 6 mmOhjauspiiri: 1,7 N.m - ruuviliittimillä - ristipääruuvitaltalla No 2Virtapiiri: 2,5 N.m - ruuviliittimillä - litteällä ruuvitaltalla Ø 6 mmVirtapiiri: 2,5 N.m - ruuviliittimillä - ristipääruuvitaltalla No 2Ohjauspiiri: 1,7 N.m - ruuviliittimillä - Pozidriv-ruuvitaltalla No 2Virtapiiri: 2,5 N.m - ruuviliittimillä - Pozidriv-ruuvitaltalla No 2 |
| Käyttöaika: | 12...22 ms sulkeutuva4...19 ms avautuva |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 15 Mcycles |
| Suurin käyttöaste: | 3600 syk./h 60 °C |
| Kelan tekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0,3...0,6 Uc (-40...70 °C): pois kytkeytyvä AC 50/60 Hz0,8...1,1 Uc (-40...60 °C): toiminnallinen AC 50 Hz0,85...1,1 Uc (-40...60 °C): toiminnallinen AC 60 Hz1...1,1 Uc (60...70 °C): toiminnallinen AC 50/60 Hz |
| Kytkentävirta VA: | 70 VA 60 Hz cos phi 0,75 (20 °C)70 VA 50 Hz cos phi 0,75 (20 °C) |
| Pitojännitteen kulutus VA: | 7.5 VA 60 Hz cos phi 0,3 (20 °C)7 VA 50 Hz cos phi 0,3 (20 °C) |
| Lämmönhukka: | 2...3 W 50/60 Hz |
| Apukosketintyyppi: | mekaanisesti kytketty tyyppi 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti peilikosketintyyppi 1 NC standardin IEC 60947-4-1 mukaisesti |
| Signaalipiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA merkinantopiirille |
| Pienin kytkentäjännite: | 17 V merkinantopiirille |
| Ei-päällekkäinen aika: | 1.5 ms virran katkaisun jälkeen NC- ja NO-kosketinten välillä1.5 ms virran kytkennän jälkeen NC- ja NO-kosketinten välillä |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Yhteensopivuus kosketin: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 4...6 kW 200...240 V 3-vaihe7...11 kW 380...440 V 3-vaihe7...11 kW 480...500 V 3-vaihe |
| Moottorin käynnistystyyppi: | Suora on-line-kontaktori |
| Kontaktorin kelajännite: | 48 V AC vakio |
| IP-suojausluokka: | IP20 etupuolelta standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytön aikana: | -40...60 °C60...70 °C tehonlaskulla |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori kiinni: 15 Gn 11 msIskut, kontaktori auki: 8 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 92 mm |
| Tuotteen paino: | 0,37 kg |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110349689 |
|---|
