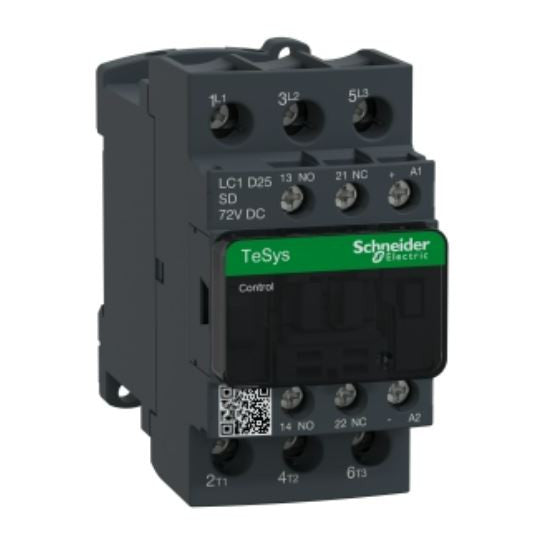

TeSys D -kontaktori - 3P (3 NO) - AC-3 - <= 440 V 25 A - 72 V DC-kela - LC1D25SD
SKU: LC1D25SD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P (3 NO) - AC-3 - <= 440 V 25 A - 72 V DC-kela - LC1D25SD
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuotesarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuote- tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | MoottoriohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-4AC-1 |
| Napojen kuvaus: | 3P |
| Navan kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 25 A (at 40 A (at |
| Moottoriteho kW: | 5.5 kW AC 220...230 V 50/60 Hz (AC-3)11 kW AC 380...400 V 50/60 Hz (AC-3)11 kW AC 415...440 V 50/60 Hz (AC-3)15 kW AC 500 V 50/60 Hz (AC-3)15 kW AC 660...690 V 50/60 Hz (AC-3)5.5 kW AC 400 V 50/60 Hz (AC-4) |
| Moottoriteho hp: | 3 hp 230/240 V AC 50/60 Hz 1-vaihemoottoreille2 hp 115 V AC 50/60 Hz 1-vaihemoottoreille7.5 hp 230/240 V AC 50/60 Hz 3-vaihemoottoreille15 hp 460/480 V AC 50/60 Hz 3-vaihemoottoreille20 hp 575/600 V AC 50/60 Hz 3-vaihemoottoreille7.5 hp 200/208 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | DC standardi |
| [Uc] ohjauspiirin jännite: | 72 V DC |
| Apukoskettimien kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) merkinantopiirille40 A (60 °C:ssa) päävirtapiirille |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaan250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaan450 A 440 V:ssa päävirtapiirille standardin IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 450 A 440 V:ssa päävirtapiirille standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 240 A 40 °C - 10 s päävirtapiirille380 A 40 °C - 1 s päävirtapiirille50 A 40 °C - 10 min päävirtapiirille120 A 40 °C - 1 min päävirtapiirille100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Liitetyt sulakearvot: | 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaan63 A gG 40 A gG |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 40 A 50 Hz päävirtapiirille |
| [Ui] nimelliseristysjännite: | Päävirtapiiri: 690 V standardin IEC 60947-4-1 mukaanPäävirtapiiri: 600 V CSA-sertifioituPäävirtapiiri: 600 V UL-sertifioituSignaalipiiri: 690 V standardin IEC 60947-1 mukaanSignaalipiiri: 600 V CSA-sertifioituSignaalipiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 1.65 Msykliä 25 A AC-3 nimellisjännitteellä Ue1.4 Msykliä 40 A AC-1 nimellisjännitteellä Ue |
| Tehohäviö per napa: | 3.2 W AC-11.25 W AC-3 |
| Suojakansi: | Kyllä |
| Kiinnitystuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | GLGOSTCSACCCDNVLROS (Lloyds register of shipping)RINAULBVUKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm² taipuisa kaapelipäälläOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm² taipuisa kaapelipäälläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm² jäykkä ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm² jäykkä ilman kaapelipäätäPäävirtapiiri: ruuvipuristinliittimet 1 kaapeli(a) 2.5...10 mm² taipuisa ilman kaapelipäätäPäävirtapiiri: ruuvipuristinliittimet 2 kaapeli(a) 2.5...10 mm² taipuisa ilman kaapelipäätäPäävirtapiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...10 mm² taipuisa kaapelipäälläPäävirtapiiri: ruuvipuristinliittimet 2 kaapeli(a) 1.5...6 mm² taipuisa kaapelipäälläPäävirtapiiri: ruuvipuristinliittimet 1 kaapeli(a) 1.5...10 mm² jäykkä ilman kaapelipäätäPäävirtapiiri: ruuvipuristinliittimet 2 kaapeli(a) 2.5...10 mm² jäykkä ilman kaapelipäätä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - litteällä ruuvitaltalla Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - Philips-ruuvitaltalla No 2Päävirtapiiri: 2.5 N.m - ruuvipuristinliittimissä - litteällä ruuvitaltalla Ø 6 mmPäävirtapiiri: 2.5 N.m - ruuvipuristinliittimissä - Philips-ruuvitaltalla No 2Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - Pozidriv-ruuvitaltalla No 2Päävirtapiiri: 2.5 N.m - ruuvipuristinliittimissä - Pozidriv-ruuvitaltalla No 2 |
| Käyttöaika: | 53.55...72.45 ms sulkeutuminen16...24 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 30 Msykliä |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Kelatekniikka: | Sisäänrakennettu kaksisuuntainen huippurajoittava diodisuppressori |
|---|---|
| Ohjauspiirin jännite rajat: | 0.1...0.25 Uc (-40...70 °C):katkaisu DC0.7...1.25 Uc (-40...60 °C):käyttö DC1...1.25 Uc (60...70 °C):käyttö DC |
| Aikavakio: | 28 ms |
| Käynnistysteho W: | 5.4 W (20 °C:ssa) |
| Ylläpitotehonkulutus W: | 5.4 W 20 °C:ssa |
| Apukosketinten tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaan tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaan |
| Signaalipiirin taajuus: | 25...400 Hz |
| Minimi kytkentävirta: | 5 mA signaalipiirille |
| Minimi kytkentäjännite: | 17 V signaalipiirille |
| Ei-päällekkäinen aika: | 1.5 ms virran katkaisussa NC- ja NO-kosketinten välillä1.5 ms virran kytkemisessä NC- ja NO-kosketinten välillä |
| Eristysvastus: | > 10 MOhm signaalipiirille |
| Kosketinyhteensopivuus: | M4 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaan |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C alennuksella |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Palonesto: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori kiinni: 15 Gn 11 msIskut kontaktori auki: 8 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 101 mm |
| Tuotteen paino: | 0.53 kg |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110540673 |
|---|
