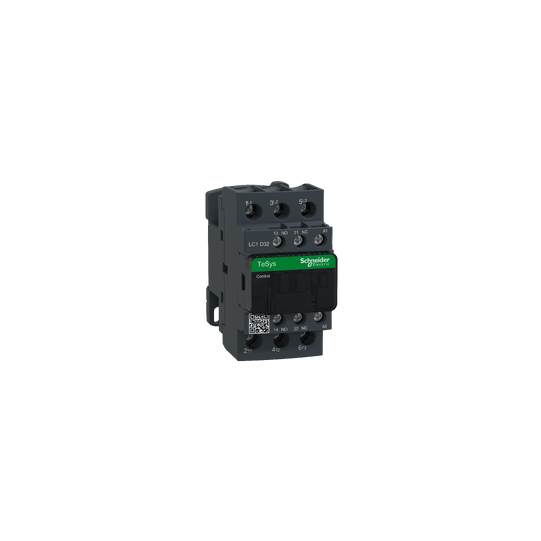

TeSys D -kontaktori - 3P (3 NO) - AC-3 - <= 440 V 32 A - 220 V AC-kela - LC1D32M7
SKU: LC1D32M7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P (3 NO) - AC-3 - <= 440 V 32 A - 220 V AC-kela - LC1D32M7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Laitteen lyhyt nimi: | LC1D32 |
| Kontaktorisovellus: | Resistive loadMotor control |
| Käyttöluokka: | AC-4AC-1AC-3 |
| Napojen kuvaus: | 3P |
| Kosketusnapojen kokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimellistoimintavirta: | 32 A (at 50 A (at |
| Moottoriteho kW: | 7.5 kW AC 220–230 V 50/60 Hz (AC-3)15 kW AC 380–400 V 50/60 Hz (AC-3)15 kW AC 415–440 V 50/60 Hz (AC-3)18.5 kW AC 500 V 50/60 Hz (AC-3)18.5 kW AC 660–690 V 50/60 Hz (AC-3)7.5 kW AC 400 V 50/60 Hz (AC-4) |
| Moottoriteho hp: | 2 hp AC 115 V 50/60 Hz (1-vaihemoottorit)5 hp AC 230/240 V 50/60 Hz (1-vaihemoottorit)7.5 hp AC 200/208 V 50/60 Hz (3-vaihemoottorit)10 hp AC 230/240 V 50/60 Hz (3-vaihemoottorit)20 hp AC 460/480 V 50/60 Hz (3-vaihemoottorit)30 hp AC 575/600 V 50/60 Hz (3-vaihemoottorit) |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 220 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännitekesto: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C) merkinantopiiriin50 A (60 °C) virtapiiriin |
| Irms nimellisvalmistuskapasiteetti: | 140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti550 A 440 V virtapiiriin standardin IEC 60947 mukaisesti |
| Nimelliskatkaisukapasiteetti: | 550 A 440 V virtapiiriin standardin IEC 60947 mukaisesti |
| [Icw] nimellinen oikosulun kesto: | 260 A 40 °C - 10 s virtapiiriin430 A 40 °C - 1 s virtapiiriin60 A 40 °C - 10 min virtapiiriin138 A 40 °C - 1 min virtapiiriin100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liittyvä sulakkeen luokitus: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaisesti63 A gG at 63 A gG at |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 50 A 50 Hz virtapiiriin |
| [Ui] nimelliseristysjännite: | Virtapiiri: 690 V standardin IEC 60947-4-1 mukaisestiVirtapiiri: 600 V CSA-sertifioituVirtapiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 1.65 Msykliä 32 A AC-3 kohdassa Ue 1.4 Msykliä 50 A AC-1 kohdassa Ue |
| Tehohäviö napaa kohti: | 2 W AC-35 W AC-1 |
| Suojakansi: | Mukana |
| Asennustuki: | Levykisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | DNVRINALROS (Lloyds register of shipping)CCCCSAGLGOSTBVULUKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1–4 mm² joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1–4 mm² joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1–4 mm² joustava kaapelin päälläOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1–2,5 mm² joustava kaapelin päälläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1–4 mm² jäykkä ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1–4 mm² jäykkä ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 2,5–10 mm² joustava ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 2,5–10 mm² joustava ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 1–10 mm² joustava kaapelin päälläTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 1,5–6 mm² joustava kaapelin päälläTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 1,5–10 mm² jäykkä ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 2,5–10 mm² jäykkä ilman kaapelin päätä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - litteällä ruuvitaltalla Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - Philips-ruuvitaltalla nro 2Tehopiiri: 2.5 N.m - ruuvipuristinliittimissä - litteällä ruuvitaltalla Ø 6 mmTehopiiri: 2.5 N.m - ruuvipuristinliittimissä - Philips-ruuvitaltalla nro 2Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - Pozidriv-ruuvitaltalla nro 2Tehopiiri: 2.5 N.m - ruuvipuristinliittimissä - Pozidriv-ruuvitaltalla nro 2 |
| Käyttöaika: | 12–22 ms sulkeminen4–19 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 15 Msykliä |
| Suurin käyttönopeus: | 3600 jaksoa/t 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C): pudotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C): toiminta AC 50 Hz0.85...1.1 Uc (-40...60 °C): toiminta AC 60 Hz1...1.1 Uc (60...70 °C): toiminta AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (20 °C)70 VA 50 Hz cos phi 0.75 (20 °C) |
| Pidätysteho VA: | 7.5 VA 60 Hz cos phi 0.3 (20 °C)7 VA 50 Hz cos phi 0.3 (20 °C) |
| Lämmön hajaantuminen: | 2–3 W 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25–400 Hz |
| Pienin kytkentävirta: | 5 mA merkinantopiiriin |
| Pienin kytkentäjännite: | 17 V merkinantopiiriin |
| Päällekkäisyyden estäminen: | 1.5 ms virran katkaisun yhteydessä NC- ja NO-koskettimien välillä1.5 ms virran kytkemisen yhteydessä NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiriin |
| Yhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 7–11 kW 200–240 V 3-vaihe15–25 kW 380–440 V 3-vaihe15–25 kW 480–500 V 3-vaihe |
| Moottorin käynnistimen tyyppi: | Suorakäynnistyskontaktori |
| Kontaktorin kelajännite: | 220 V AC vakio |
| IP-suojausluokka: | IP20 etupinta standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C alennuksella |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinät kontaktori auki: 2 Gn, 5–300 HzTärinät kontaktori suljettu: 4 Gn, 5–300 HzIskut kontaktori suljettu: 15 Gn 11 msIskut kontaktori auki: 8 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 92 mm |
| Tuotteen paino: | 0.375 kg |
| Kestävän kehityksen tarjonta: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110351088 |
|---|
