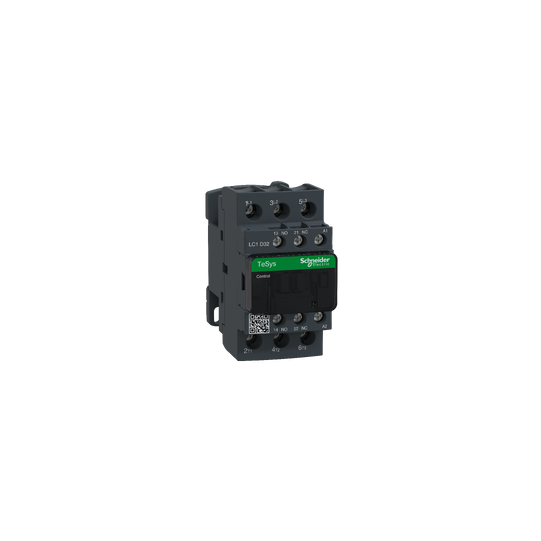

TeSys D kontaktori - 3P(3 NO) - AC-3 - <= 440 V 32 A - 400 V AC 50/60 Hz kela - LC1D32V7
SKU: LC1D32V7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D kontaktori - 3P(3 NO) - AC-3 - <= 440 V 32 A - 400 V AC 50/60 Hz kela - LC1D32V7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuote tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttötarkoitus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-1AC-4 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 32 A (at 50 A (at |
| Moottoriteho kW: | 7.5 kW AC 220...230 V 50/60 Hz (AC-3)15 kW AC 380...400 V 50/60 Hz (AC-3)15 kW AC 415...440 V 50/60 Hz (AC-3)18.5 kW AC 500 V 50/60 Hz (AC-3)18.5 kW AC 660...690 V 50/60 Hz (AC-3)7.5 kW AC 400 V 50/60 Hz (AC-4) |
| Moottoriteho hv: | 5 hp at 230/240 V AC 50/60 Hz for 1 phase motors10 hp at 230/240 V AC 50/60 Hz for 3 phases motors30 hp at 575/600 V AC 50/60 Hz for 3 phases motors2 hp at 115 V AC 50/60 Hz for 1 phase motors7.5 hp at 200/208 V AC 50/60 Hz for 3 phases motors20 hp at 460/480 V AC 50/60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 400 V AC 50/60 Hz |
| Apukoskettimien koostumus: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (at 60 °C) for signalling circuit50 A (at 60 °C) for power circuit |
| Irms nimelliskytkentävirta: | 140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1550 A at 440 V for power circuit conforming to IEC 60947 |
| Nimellinen katkaisukyky: | 550 A 440 V:llä tehopiirissä standardin IEC 60947 mukaan |
| [Icw] nimellinen oikosulun kestovirta: | 60 A 40 °C - 10 min for power circuit138 A 40 °C - 1 min for power circuit260 A 40 °C - 10 s for power circuit430 A 40 °C - 1 s for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit |
| Liittyvä sulakkeen luokitus: | 10 A gG standardin IEC 60947-5-1 mukaan63 A gG at 63 A gG at |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 50 A 50 Hz tehopiiriin |
| [Ui] nimelliseristysjännite: | Tehojärjestelmä: 600 V CSA-sertifioituTehojärjestelmä: 600 V UL-sertifioituMerkkipiiri: 690 V standardin IEC 60947-1 mukaisestiMerkkipiiri: 600 V CSA-sertifioituMerkkipiiri: 600 V UL-sertifioituTehojärjestelmä: 690 V standardin IEC 60947-4-1 mukaisesti |
| Sähköinen kestävyys: | 1.65 Mcycles 32 A AC-3 at Ue 1.4 Mcycles 50 A AC-1 at Ue |
| Tehohäviö per napa: | 2 W AC-35 W AC-1 |
| Suojakansi: | With |
| Asennustuki: | LevyKisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | DNVGOSTULBVGLCCCRINALROS (Lloyds register of shipping)CSA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelinpäälläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelinpäätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelinpäätäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelinpäälläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman kaapelinpäätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman kaapelinpäätäTehopiiri: ruuvipuristusliittimet 1 kaapeli(a) 2.5...10 mm²joustava ilman kaapelinpäätäTehopiiri: ruuvipuristusliittimet 2 kaapeli(a) 2.5...10 mm²joustava ilman kaapelinpäätäTehopiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...10 mm²joustava kaapelinpäälläTehopiiri: ruuvipuristusliittimet 2 kaapeli(a) 1.5...6 mm²joustava kaapelinpäälläTehopiiri: ruuvipuristusliittimet 1 kaapeli(a) 1.5...10 mm²kiinteä ilman kaapelinpäätäTehopiiri: ruuvipuristusliittimet 2 kaapeli(a) 2.5...10 mm²kiinteä ilman kaapelinpäätä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuviliittimillä - tasapäisellä ruuvitaltalla Ø 6 mmOhjauspiiri: 1.7 N.m - ruuviliittimillä - Philips No 2 -ruuvitaltallaTehopiiri: 2.5 N.m - ruuviliittimillä - tasapäisellä ruuvitaltalla Ø 6 mmTehopiiri: 2.5 N.m - ruuviliittimillä - Philips No 2 -ruuvitaltallaOhjauspiiri: 1.7 N.m - ruuviliittimillä - pozidriv No 2 -ruuvitaltallaTehopiiri: 2.5 N.m - ruuviliittimillä - pozidriv No 2 -ruuvitaltalla |
| Käyttöaika: | 4...19 ms avaus12...22 ms sulkeminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mekaaninen kestävyys: | 15 Mcycles |
| Suurin toimintataajuus: | 3600 cyc/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):drop-out AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):operational AC 50 Hz0.85...1.1 Uc (-40...60 °C):operational AC 60 Hz1...1.1 Uc (60...70 °C):operational AC 50/60 Hz |
| Kytkentäteho VA: | 70 VA 60 Hz cos phi 0.75 (at 20 °C)70 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Pitävä virrankulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (at 20 °C)7 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Lämpöhäviö: | 2...3 W 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkkipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA signaalipiirille |
| Pienin kytkentäjännite: | 17 V merkinantopiiriin |
| Ei-päällekkäinen aika: | 1.5 ms virran katkaisussa NC- ja NO-kosketinten välillä1.5 ms virran kytkeytyessä NC- ja NO-kosketinten välillä |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Kosketinyhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 7...11 kW 200...240 V 3 vaihetta15...25 kW 380...440 V 3 vaihetta15...25 kW 480...500 V 3 vaihetta |
| Moottorin käynnistimen tyyppi: | Suora on-line kontaktori |
| Kontaktorikelan jännite: | 400 V AC vakio |
| IP-suojausaste: | IP20 etupuoli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonkestävyys: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori kiinni: 15 Gn 11 msIskut, kontaktori auki: 8 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 92 mm |
| Tuotteen paino: | 0.375 kg |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110351835 |
|---|
