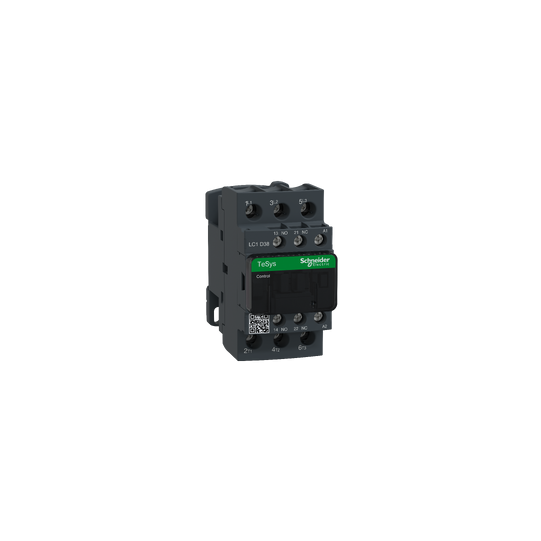

TeSys D kontaktori - 3P(3 NO) - AC-3 - <= 440 V 38 A - 115 V AC 50/60 Hz kela - LC1D38FE7
SKU: LC1D38FE7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D kontaktori - 3P(3 NO) - AC-3 - <= 440 V 38 A - 115 V AC 50/60 Hz kela - LC1D38FE7
KUVAUS
| Tuotesarja: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuote tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Laitteen lyhyt nimi: | LC1D38 |
| Kontaktorisovellus: | Resistive loadMotor control |
| Käyttöluokka: | AC-3AC-4AC-1 |
| Napojen kuvaus: | 3P |
| Napojen kontaktien kokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 50 A (at 38 A (at |
| Moottoriteho kW: | 18.5 kW AC 500 V 50/60 Hz (AC-3)18.5 kW AC 660...690 V 50/60 Hz (AC-3)7.5 kW AC 400 V 50/60 Hz (AC-4)18.5 kW AC 380...400 V 50/60 Hz (AC-3)9 kW AC 220...230 V 50/60 Hz (AC-3)18.5 kW AC 415...440 V 50/60 Hz (AC-3) |
| Moottoriteho hp: | 10 hp 230/240 V AC 50/60 Hz 3-vaihemoottoreille10 hp 200/208 V AC 50/60 Hz 3-vaihemoottoreille5 hp 240 V AC 50/60 Hz 1-vaihemoottoreille20 hp 480 V AC 50/60 Hz 3-vaihemoottoreille25 hp 600 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 115 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellinen impulssijännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen lämpövirta vapaassa ilmassa: | 10 A (at 60 °C) merkinantopiiriin50 A (at 60 °C) tehojohtoon |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiiriin IEC 60947-5-1 mukaan250 A DC merkinantopiiriin IEC 60947-5-1 mukaan550 A 440 V tehojohtoon IEC 60947 mukaan |
| Nimellinen katkaisukapasiteetti: | 550 A 440 V tehojohtoon IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 60 A 40 °C - 10 min tehojohtoon430 A 40 °C - 1 s tehojohtoon150 A 40 °C - 1 min tehojohtoon310 A 40 °C - 10 s tehojohtoon100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Yhdistetty sulakekoko: | 10 A gG merkinantopiiriin IEC 60947-5-1 mukaan63 A gG at 63 A gG at |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 50 A 50 Hz tehojohtoon |
| [Ui] nimellinen eristysjännite: | Tehojohto: 600 V CSA-sertifioituTehojohto: 600 V UL-sertifioituMerkinantopiiri: 690 V IEC 60947-1 mukaanMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioituTehojohto: 690 V IEC 60947-4-1 mukaan |
| Sähköinen kestävyys: | 1.4 Mcycles 50 A AC-1 Ue-arvolla 1.4 Mcycles 38 A AC-3 Ue-arvolla |
| Tehohäviö per napa: | 5 W AC-13 W AC-3 |
| Suojakansi: | Sisältää |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | GLBVGOSTLROS (Lloyds register of shipping)DNVCCCCSAULRINA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...2.5 mm² taipuisa kaapelipään kanssaOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm² taipuisa ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm² taipuisa ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm² taipuisa kaapelipään kanssaOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm² kiinteä ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm² kiinteä ilman kaapelipäätäTehojohto: ruuvipuristinliittimet 1 kaapeli(t) 2.5...10 mm² taipuisa ilman kaapelipäätäTehojohto: ruuvipuristinliittimet 2 kaapeli(t) 2.5...10 mm² taipuisa ilman kaapelipäätäTehojohto: ruuvipuristinliittimet 1 kaapeli(t) 1...10 mm² taipuisa kaapelipään kanssaTehojohto: ruuvipuristinliittimet 2 kaapeli(t) 1.5...6 mm² taipuisa kaapelipään kanssaTehojohto: ruuvipuristinliittimet 1 kaapeli(t) 1.5...10 mm² kiinteä ilman kaapelipäätäTehojohto: ruuvipuristinliittimet 2 kaapeli(t) 2.5...10 mm² kiinteä ilman kaapelipäätä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimiin - litteäkärkisellä ruuvimeisselillä Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristinliittimiin - Philips-ruuvimeisselillä nro 2Tehojohto: 2.5 N.m - ruuvipuristinliittimiin - litteäkärkisellä ruuvimeisselillä Ø 6 mmTehojohto: 2.5 N.m - ruuvipuristinliittimiin - Philips-ruuvimeisselillä nro 2Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimiin - Pozidriv-ruuvimeisselillä nro 2Tehojohto: 2.5 N.m - ruuvipuristinliittimiin - Pozidriv-ruuvimeisselillä nro 2 |
| Käyttöaika: | 4...19 ms avaaminen12...22 ms sulkeminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla EN/ISO 13849-1 mukaanB10d = 20000000 sykliä kontaktori mekaanisella kuormalla EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 15 Msykliä |
| Maksimikäyttötaajuus: | 3600 sykliä/h 60 °C |
| Kelan tekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C): pudotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C): käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C): käyttö AC 60 Hz1...1.1 Uc (60...70 °C): käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (at 20 °C)70 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Pitävä virrankulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (at 20 °C)7 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Lämmönhukka: | 2...3 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC IEC 60947-5-1 mukaan tyyppi peilikosketin 1 NC IEC 60947-4-1 mukaan |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiiriin |
| Minimikytkentäjännite: | 17 V merkinantopiiriin |
| Yliaika: | 1.5 ms virrankatkaisussa NC- ja NO-koskettimien välillä1.5 ms virrankytkennässä NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiriin |
| Yhteensopivuus koskettimien kanssa: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupuoli IEC 60529 mukaan |
|---|---|
| Suojakäsittely: | TH IEC 60068-2-30 mukaan |
| Saasteaste: | 3 |
| Ympäristön lämpötila käytössä: | -40...60 °C60...70 °C alennetulla teholla |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C IEC 60695-2-1 mukaan |
| Palonestoaine: | V1 UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori kiinni: 15 Gn 11 msIskut kontaktori auki: 8 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 92 mm |
| Tuotteen paino: | 0.38 kg |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110352191 |
|---|
