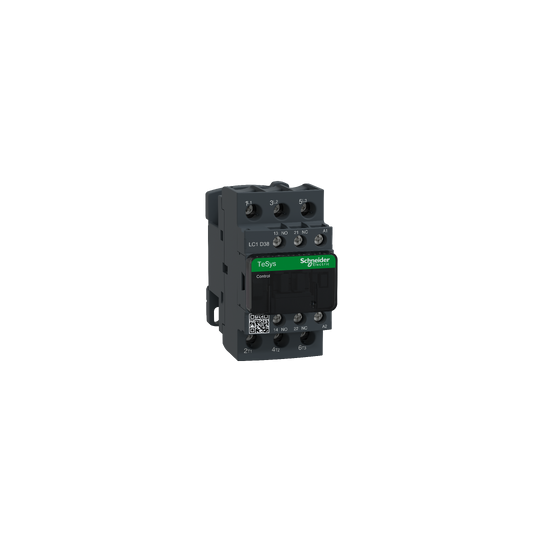

TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 38 A - 24 V AC 50/60 Hz kela - LC1D38B7
SKU: LC1D38B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 38 A - 24 V AC 50/60 Hz kela - LC1D38B7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Laitteen lyhyt nimi: | LC1D38 |
| Kontaktorin käyttö: | ResistanssikuormaMoottorin ohjaus |
| Käyttöluokka: | AC-3AC-4AC-1 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Virtapiiri: Virtapiiri: |
| [Ie] nimelliskäyttövirta: | 50 A (kohdassa 38 A (kohdassa |
| Moottorin teho kW: | 18.5 kW 500 V AC 50/60 Hz (AC-3)18.5 kW 660...690 V AC 50/60 Hz (AC-3)7.5 kW 400 V AC 50/60 Hz (AC-4)18.5 kW 380...400 V AC 50/60 Hz (AC-3)9 kW 220...230 V AC 50/60 Hz (AC-3)18.5 kW 415...440 V AC 50/60 Hz (AC-3) |
| Moottorin teho hv: | 10 hv 230/240 V AC 50/60 Hz 3-vaihemoottoreille10 hv 200/208 V AC 50/60 Hz 3-vaihemoottoreille5 hv 240 V AC 50/60 Hz 1-vaihemoottoreille20 hv 480 V AC 50/60 Hz 3-vaihemoottoreille25 hv 600 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C) merkinantopiirille50 A (60 °C) virtapiirille |
| Irms-nimelliskytkentäkyky: | 140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaisesti550 A 440 V virtapiirille standardin IEC 60947 mukaisesti |
| Nimelliskatkaisukyky: | 550 A 440 V virtapiirille standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 60 A 40 °C - 10 min virtapiirille430 A 40 °C - 1 s virtapiirille150 A 40 °C - 1 min virtapiirille310 A 40 °C - 10 s virtapiirille100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Liittyvä sulakkeen luokitus: | 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaisesti63 A gG kohdassa 63 A gG kohdassa |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 50 A 50 Hz virtapiirille |
| [Ui] nimelliseristysjännite: | Virtapiiri: 600 V CSA-sertifioituVirtapiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioituVirtapiiri: 690 V standardin IEC 60947-4-1 mukaisesti |
| Sähköinen kestävyys: | 1.4 M jaksoa 50 A AC-1 Ue:ssa 1.4 M jaksoa 38 A AC-3 Ue:ssa |
| Tehonhäviö per napa: | 5 W AC-13 W AC-3 |
| Suojakansi: | Sisältää |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | CSALROS (Lloyds register of shipping)BVRINAULGOSTDNVCCCGL |
| Liitännät - liittimet: | Ohjauspiiri: ruuviliittimet 2 kaapeli(a) 1...2.5 mm²joustava johdinpääteelläOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava ilman johdinpäätettäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...4 mm²joustava ilman johdinpäätettäOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava johdinpääteelläOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman johdinpäätettäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman johdinpäätettäVirtapiiri: ruuviliittimet 1 kaapeli(a) 2.5...10 mm²joustava ilman johdinpäätettäVirtapiiri: ruuviliittimet 2 kaapeli(a) 2.5...10 mm²joustava ilman johdinpäätettäVirtapiiri: ruuviliittimet 1 kaapeli(a) 1...10 mm²joustava johdinpääteelläVirtapiiri: ruuviliittimet 2 kaapeli(a) 1.5...6 mm²joustava johdinpääteelläVirtapiiri: ruuviliittimet 1 kaapeli(a) 1.5...10 mm²kiinteä ilman johdinpäätettäVirtapiiri: ruuviliittimet 2 kaapeli(a) 2.5...10 mm²kiinteä ilman johdinpäätettä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuviliittimissä - litteällä ruuvitaltalla Ø 6 mmOhjauspiiri: 1.7 N.m - ruuviliittimissä - Philips-ruuvitaltalla nro 2Virtapiiri: 2.5 N.m - ruuviliittimissä - litteällä ruuvitaltalla Ø 6 mmVirtapiiri: 2.5 N.m - ruuviliittimissä - Philips-ruuvitaltalla nro 2Ohjauspiiri: 1.7 N.m - ruuviliittimissä - Pozidriv-ruuvitaltalla nro 2Virtapiiri: 2.5 N.m - ruuviliittimissä - Pozidriv-ruuvitaltalla nro 2 |
| Käyttöaika: | 4...19 ms avautuminen12...22 ms sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 15 M jaksoa |
| Suurin käyttöaste: | 3600 jaksoa/h 60 °C |
| Kelateknologia: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):irrotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (20 °C:ssa)70 VA 50 Hz cos phi 0.75 (20 °C:ssa) |
| Pidätystehonkulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (20 °C:ssa)7 VA 50 Hz cos phi 0.3 (20 °C:ssa) |
| Lämmön hajaantuminen: | 2...3 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti peilikosketintyyppi 1 NC standardin IEC 60947-4-1 mukaisesti |
| Signaalipiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA merkinantopiirille |
| Pienin kytkentäjännite: | 17 V merkinantopiirille |
| Päällekkäisyyden estoaika: | 1.5 ms virran katkaisussa NC- ja NO-koskettimen välillä1.5 ms virran kytkemisessä NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Koskettimen yhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 7...11 kW 200...240 V 3-vaihe15...25 kW 380...440 V 3-vaihe15...25 kW 480...500 V 3-vaihe15...25 kW 525...690 V 3-vaihe4...6 kW 100...120 V 3-vaihe |
| Moottorikäynnistimen tyyppi: | Suorakäynnistyskontaktori |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaisesti |
|---|---|
| Suojauskäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön käyttölämpötila: | -40...60 °C60...70 °C tehonlaskulla |
| Ympäristön säilytyslämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinät kontaktori auki: 2 Gn, 5...300 HzTärinät kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori kiinni: 15 Gn 11 msIskut kontaktori auki: 8 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 92 mm |
| Tuotteen paino: | 0.38 kg |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110352092 |
|---|
