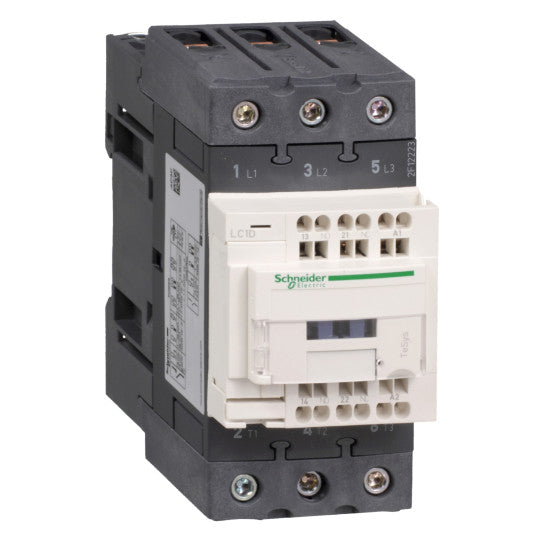

TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 50 A - 24 V AC 50/60 Hz kela - LC1D50A3B7
SKU: LC1D50A3B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 50 A - 24 V AC 50/60 Hz kela - LC1D50A3B7
KUVAUS
| Tuotesarja: | TeSys D |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kosketin |
| Laitteen lyhyt nimi: | LC1D |
| Koskettimen käyttö: | ResistanssikuormaMoottoriohjaus |
| Käyttöluokka: | AC-1AC-4AC-3 |
| Navan kuvaus: | 3P |
| Navan kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehovirta: Tehovirta: |
| [Ie] nimelliskäyttövirta: | 50 A (klo 80 A (klo |
| Moottorin teho kW: | 15 kW 220...230 V AC 50/60 Hz (AC-3)22 kW 380...400 V AC 50/60 Hz (AC-3)30 kW 500 V AC 50/60 Hz (AC-3)33 kW 660...690 V AC 50/60 Hz (AC-3)25 kW 415 V AC 50/60 Hz (AC-3)30 kW 440 V AC 50/60 Hz (AC-3)11 kW 400 V AC 50/60 Hz (AC-4) |
| Moottorin teho hv: | 3 hp 115 V AC 50/60 Hz 1-vaihemoottoreille7.5 hp 230/240 V AC 50/60 Hz 1-vaihemoottoreille15 hp 200/208 V AC 50/60 Hz 3-vaihemoottoreille15 hp 230/240 V AC 50/60 Hz 3-vaihemoottoreille40 hp 460/480 V AC 50/60 Hz 3-vaihemoottoreille40 hp 575/600 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin IEC 60947 mukainen |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C) merkinantopiiriin80 A (60 °C) tehovirtaan |
| Irms nimellisvalmistuskapasiteetti: | 140 A AC merkinantopiiriin IEC 60947-5-1 mukaan250 A DC merkinantopiiriin IEC 60947-5-1 mukaan900 A 440 V tehovirtaan IEC 60947 mukaan |
| Nimelliskatkaisukapasiteetti: | 800 A 440 V tehovirtaan IEC 60947 mukaan |
| [Icw] nimellinen oikosulun kestovirta: | 400 A 40 °C - 10 s tehovirtaan810 A 40 °C - 1 s tehovirtaan84 A 40 °C - 10 min tehovirtaan208 A 40 °C - 1 min tehovirtaan100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liittyvä sulakeluokitus: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaan100 A gG 100 A gG |
| Keskimääräinen impedanssi: | 1.5 mOhm - Ith 80 A 50 Hz tehovirtaan |
| [Ui] nimelliseristysjännite: | Tehovirta: 600 V CSA-sertifioituTehovirta: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaanMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioituTehovirta: 690 V standardin IEC 60947-4-1 mukaan |
| Sähköinen kestävyys: | 1.45 Msykliä 50 A AC-3 nimellisjännitteellä 1.1 Msykliä 80 A AC-1 nimellisjännitteellä |
| Tehohäviö napaa kohti: | 3.7 W AC-39.6 W AC-1 |
| Suojakansi: | Mukana |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | CSARINAGLGOSTBVULCCCDNVLROS (Lloyds register of shipping) |
| Liitännät - liittimet: | Ohjauspiiri: jousiliittimet 1 kaapeli(a) 2.5 mm²joustava ilman kaapelipäätettäOhjauspiiri: jousiliittimet 2 kaapeli(a) 2.5 mm²joustava ilman kaapelipäätettäTehovirta: jousipuristinliitin 1 kaapeli(a) 1...35 mm²joustava ilman kaapelipäätettäTehovirta: jousipuristinliitin 2 kaapeli(a) 1...25 mm²joustava ilman kaapelipäätettäTehovirta: jousipuristinliitin 1 kaapeli(a) 1...35 mm²joustava kaapelipäätteelläTehovirta: jousipuristinliitin 2 kaapeli(a) 1...25 mm²joustava kaapelipäätteelläTehovirta: jousipuristinliitin 1 kaapeli(a) 1...35 mm²massiivinen ilman kaapelipäätettäTehovirta: jousipuristinliitin 2 kaapeli(a) 1...25 mm²massiivinen ilman kaapelipäätettä |
| Kiristysmomentti: | Tehovirta: 8 N.m - EverLink BTR-ruuviliittimissä - kaapeli 25...35 mm² kuusioruuvi 4 mmTehovirta: 5 N.m - EverLink BTR-ruuviliittimissä - kaapeli 2.5...25 mm² kuusioruuvi 4 mm |
| Käyttöaika: | 4...19 ms avaus12...26 ms sulkeminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kosketin nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20000000 jaksoa kosketin mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 6 Msykliä |
| Suurin käyttöaste: | 3600 jaksoa/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):pudotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 140 VA 60 Hz cos phi 0.75 (20 °C)160 VA 50 Hz cos phi 0.75 (20 °C) |
| Pitävä tehonkulutus VA: | 13 VA 60 Hz cos phi 0.3 (20 °C)15 VA 50 Hz cos phi 0.3 (20 °C) |
| Lämmönhaihdutus: | 4...5 W 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC IEC 60947-5-1 mukaan tyyppi peilikosketin 1 NC IEC 60947-4-1 mukaan |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimi kytkentävirta: | 5 mA merkinantopiiriin |
| Minimi kytkentäjännite: | 17 V merkinantopiiriin |
| Ei-päällekkäinen aika: | 1.5 ms virran katkaisussa NC- ja NO-kosketinten välillä1.5 ms virran kytkemisessä NC- ja NO-kosketinten välillä |
| Eristysresistanssi: | > 10 MOhm merkinantopiiriin |
| Kosketinyhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupinta standardin IEC 60529 mukaan |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytön aikana: | -40...60 °C60...70 °C alennetulla teholla |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Palonesto: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinä kosketin auki: 2 Gn, 5...300 HzTärinä kosketin kiinni: 4 Gn, 5...300 HzIskut kosketin kiinni: 15 Gn 11 msIskut kosketin auki: 10 Gn 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 55 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 0.855 kg |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389119408851 |
|---|
