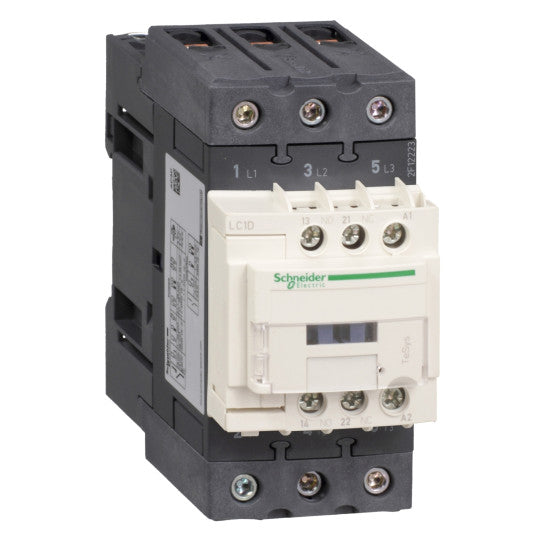

TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 65 A - 440 V AC 50/60 Hz kela - LC1D65AR7
SKU: LC1D65AR7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 65 A - 440 V AC 50/60 Hz kela - LC1D65AR7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuotesarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorisovellus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-4AC-1 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 80 A (kohdassa 65 A (kohdassa |
| Moottoriteho kW: | 11 kW 400 V AC 50/60 Hz (AC-4)18.5 kW 220...230 V AC 50/60 Hz (AC-3)30 kW 380...400 V AC 50/60 Hz (AC-3)37 kW 500 V AC 50/60 Hz (AC-3)37 kW 660...690 V AC 50/60 Hz (AC-3) |
| Moottoriteho hv: | 40 hp 460/480 V AC 50/60 Hz 3-vaihemoottoreille5 hp 115 V AC 50/60 Hz 1-vaihemoottoreille10 hp 230/240 V AC 50/60 Hz 1-vaihemoottoreille20 hp 200/208 V AC 50/60 Hz 3-vaihemoottoreille20 hp 230/240 V AC 50/60 Hz 3-vaihemoottoreille50 hp 575/600 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 440 V AC 50/60 Hz |
| Apukoskettimien kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi-jännitekesto: | 6 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (60 °C:ssa) merkinantopiiriin80 A (60 °C:ssa) tehopiiriin |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaan250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaan1000 A 440 V tehopiiriin standardin IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 1000 A 440 V tehopiiriin standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen virrankesto: | 520 A 40 °C - 10 s tehopiiriin900 A 40 °C - 1 s tehopiiriin110 A 40 °C - 10 min tehopiiriin260 A 40 °C - 1 min tehopiiriin100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liitetty sulakekoko: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaan125 A gG 125 A gG |
| Keskimääräinen impedanssi: | 1.5 mOhm - Ith 80 A 50 Hz tehopiiriin |
| [Ui] nimellinen eristysjännite: | Tehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaanMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioituTehopiiri: 690 V standardin IEC 60947-4-1 mukaan |
| Sähköinen kestävyys: | 1.4 M jaksoa 80 A AC-1 Ue-arvolla 1.45 M jaksoa 65 A AC-3 Ue-arvolla |
| Tehohäviö napaa kohti: | 9.6 W AC-16.3 W AC-3 |
| Suojakansi: | Sisältää |
| Asennustuki: | LevyKisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | ULCCCCSAGOST |
| Liitännät - liittimet: | Ohjauspiiri: ruuviliittimet 2 kaapeli(a) 1...2.5 mm²joustava johdon päälläOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava ilman johdon päätäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...4 mm²joustava ilman johdon päätäOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava johdon päälläOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman johdon päätäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman johdon päätäTehopiiri: ruuviliitäntä 1 kaapeli(a) 1...35 mm²joustava ilman johdon päätäTehopiiri: ruuviliitäntä 2 kaapeli(a) 1...25 mm²joustava ilman johdon päätäTehopiiri: ruuviliitäntä 1 kaapeli(a) 1...35 mm²joustava johdon päälläTehopiiri: ruuviliitäntä 2 kaapeli(a) 1...25 mm²joustava johdon päälläTehopiiri: ruuviliitäntä 1 kaapeli(a) 1...35 mm²kiinteä ilman johdon päätäTehopiiri: ruuviliitäntä 2 kaapeli(a) 1...25 mm²kiinteä ilman johdon päätä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuviliittimissä - ruuvitaltalla, tasapäinen Ø 6 mmOhjauspiiri: 1.7 N.m - ruuviliittimissä - ruuvitaltalla, Philips No 2Tehopiiri: 8 N.m - EverLink BTR -ruuviliittimissä - kaapeli 25...35 mm² kuusikulmainen ruuvipää 4 mmTehopiiri: 5 N.m - EverLink BTR -ruuviliittimissä - kaapeli 1...25 mm² kuusikulmainen ruuvipää 4 mmOhjauspiiri: 1.7 N.m - ruuviliittimissä - ruuvitaltalla, Pozidriv No 2Tehopiiri: 2.5 N.m - ruuviliittimissä - ruuvitaltalla, Pozidriv No 2 |
| Käyttöaika: | 4...19 ms avautuminen12...26 ms sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 6 M jaksoa |
| Suurin käyttöaste: | 3600 kytkentää/h 60 °C |
| Kelateknologia: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):poiskytkentä AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Kytkentäteho VA: | 140 VA 60 Hz cos phi 0.75 (20 °C:ssa)160 VA 50 Hz cos phi 0.75 (20 °C:ssa) |
| Pitävä virrankulutus VA: | 13 VA 60 Hz cos phi 0.3 (20 °C:ssa)15 VA 50 Hz cos phi 0.3 (20 °C:ssa) |
| Lämpöhäviö: | 4...5 W 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaan tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaan |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiiriin |
| Minimikytkentäjännite: | 17 V merkinantopiiriin |
| Päällekkäisyyden estoaika: | 1.5 ms virrattomaksi kytkettäessä NC- ja NO-koskettimien välillä1.5 ms virrallisena kytkettäessä NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiriin |
| Kosketin yhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaan |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saastumisaste: | 3 |
| Ympäristön lämpötila käytössä: | -40...60 °C60...70 °C tehonalennuksella |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Liekinestokyky: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori kiinni: 15 Gn 11 msIskut, kontaktori auki: 10 Gn 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 55 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 0.86 kg |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389119409070 |
|---|
