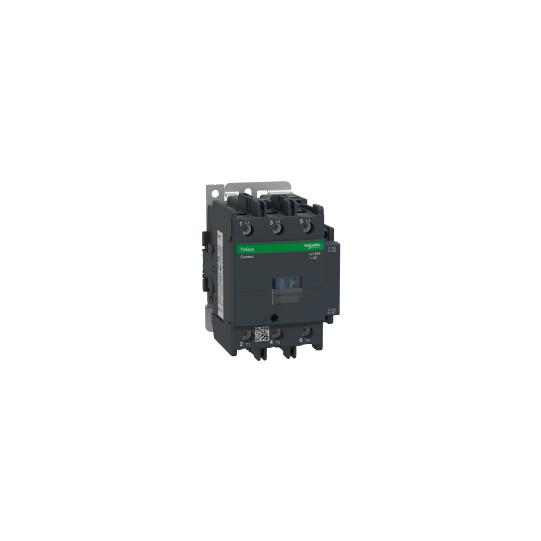

TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 80 A - 110 V AC 50/60 Hz kela - LC1D80F7
SKU: LC1D80F7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 80 A - 110 V AC 50/60 Hz kela - LC1D80F7
KUVAUS
| Tuotesarja: | TeSys D |
|---|---|
| Tuoteperhe: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuote- tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorisovellus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-4AC-1AC-3 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Virtapiiri: Virtapiiri: |
| [Ie] nimelliskäyttövirta: | 125 A (klo 80 A (klo |
| Moottoriteho kW: | 22 kW @ 220...230 V AC 50/60 Hz (AC-3)37 kW @ 380...400 V AC 50/60 Hz (AC-3)45 kW @ 415...440 V AC 50/60 Hz (AC-3)55 kW @ 500 V AC 50/60 Hz (AC-3)45 kW @ 660...690 V AC 50/60 Hz (AC-3)45 kW @ 1000 V AC 50/60 Hz (AC-3)15 kW @ 400 V AC 50/60 Hz (AC-4) |
| Moottoriteho hv: | 7.5 hv 120 V AC 50/60 Hz 1-vaihemoottoreille15 hv 230/240 V AC 50/60 Hz 1-vaihemoottoreille30 hv 200/208 V AC 50/60 Hz 3-vaihemoottoreille30 hv 230/240 V AC 50/60 Hz 3-vaihemoottoreille60 hv 460/480 V AC 50/60 Hz 3-vaihemoottoreille60 hv 575/600 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 110 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssikestojännite: | 8 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (60 °C) merkinantopiiriin125 A (60 °C) virtapiiriin |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti1100 A 440 V virtapiiriin standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukyky: | 1100 A 440 V virtapiiriin standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 640 A 40 °C - 10 s virtapiiriin990 A 40 °C - 1 s virtapiiriin135 A 40 °C - 10 min virtapiiriin320 A 40 °C - 1 min virtapiiriin100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liittyvä sulakekoko: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaisesti200 A gG 160 A gG |
| Keskimääräinen impedanssi: | 0.8 mOhm - Ith 125 A 50 Hz virtapiiriin |
| [Ui] nimellinen eristysjännite: | Virtapiiri: 600 V CSA-sertifioituVirtapiiri: 600 V UL-sertifioituVirtapiiri: 1000 V standardin IEC 60947-4-1 mukaisestiMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 0.8 Msykliä 125 A AC-1 Ue:ssa 1.5 Msykliä 80 A AC-3 Ue:ssa |
| Tehohäviö per napa: | 5.1 W AC-312.5 W AC-1 |
| Suojakansi: | Mukana |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | GLRINABVDNVLROS (Lloyds register of shipping)CCCGOSTULCSA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 2 johtoa 1...2.5 mm²joustava johdon päälläOhjauspiiri: ruuvipuristinliittimet 1 johto 1...2.5 mm²joustava johdon päälläOhjauspiiri: ruuvipuristinliittimet 1 johto 1...4 mm²joustava ilman johdon päätäOhjauspiiri: ruuvipuristinliittimet 2 johtoa 1...4 mm²joustava ilman johdon päätäOhjauspiiri: ruuvipuristinliittimet 1 johto 1...4 mm²massiivinen ilman johdon päätäOhjauspiiri: ruuvipuristinliittimet 2 johtoa 1...4 mm²massiivinen ilman johdon päätäVirtapiiri: liitin 1 johto 4...50 mm²joustava ilman johdon päätäVirtapiiri: liitin 2 johtoa 4...25 mm²joustava ilman johdon päätäVirtapiiri: liitin 1 johto 4...50 mm²joustava johdon päälläVirtapiiri: liitin 2 johtoa 4...16 mm²joustava johdon päälläVirtapiiri: liitin 1 johto 4...50 mm²massiivinen ilman johdon päätäVirtapiiri: liitin 2 johtoa 4...25 mm²massiivinen ilman johdon päätä |
| Kiristysmomentti: | Ohjauspiiri: 1.2 N.m - ruuvipuristinliittimillä - tasapäisellä ruuvimeisselillä Ø 6 mmOhjauspiiri: 1.2 N.m - ruuvipuristinliittimillä - Philips-ruuvimeisselillä nro 2Virtapiiri: 12 N.m - liittimellä - tasapäisellä ruuvimeisselillä Ø 6 - Ø 8 mmVirtapiiri: 12 N.m - liittimellä kuusiokantaruuvilla 4 mm |
| Käyttöaika: | 20...35 ms sulkeutuminen6...20 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 4 Msykliä |
| Suurin käyttötaajuus: | 3600 sykliä/h 60 °C |
| Kelan teknologia: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.85...1.1 Uc (-40...55 °C):käyttö AC 60 Hz0.3...0.6 Uc (-40...70 °C):katkaisu AC 50/60 Hz0.8...1.1 Uc (-40...55 °C):käyttö AC 50 Hz1...1.1 Uc (55...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 245 VA 60 Hz cos phi 0.75 (20 °C)245 VA 50 Hz cos phi 0.75 (20 °C) |
| Pito-tehonkulutus VA: | 26 VA 60 Hz cos phi 0.3 (20 °C)26 VA 50 Hz cos phi 0.3 (20 °C) |
| Lämmönhukka: | 6...10 W 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Päällekkäisyyden estoaika: | 1.5 ms virran katkaisun jälkeen NC- ja NO-koskettimien välillä1.5 ms virran kytkemisen jälkeen NC- ja NO-koskettimien välillä |
| Eristysresistanssi: | > 10 MOhm merkinantopiirille |
| Kosketin yhteensopivuus: | M11 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 55...100 kW 480...500 V 3-vaiheinen15...25 kW 200...240 V 3-vaiheinen30...50 kW 380...440 V 3-vaiheinen30...50 kW 480...500 V 3-vaiheinen |
| Moottorin käynnistimen tyyppi: | Suoraan verkkoon kytkettävä kontaktori |
| Kontaktorin kelan jännite: | 110 V AC standardi |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C tehonlaskulla |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzIskut, kontaktori auki: 8 Gn 11 msTärinä, kontaktori suljettu: 3 Gn, 5...300 HzIskut, kontaktori suljettu: 10 Gn 11 ms |
| Korkeus: | 127 mm |
| Leveys: | 85 mm |
| Syvyys: | 130 mm |
| Tuotteen paino: | 1.59 kg |
| Kestävän kehityksen tuotteen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110440782 |
|---|
