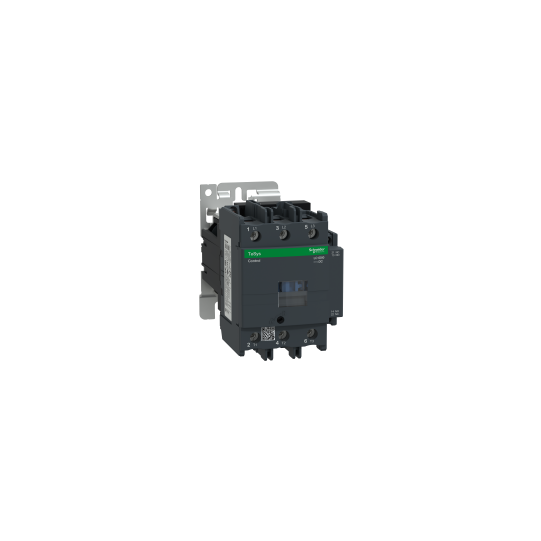

TeSys D kontaktori - 3P(3 NO) - AC-3 - <= 440 V 80 A - 24 V DC vakio kela - LC1D80BD
SKU: LC1D80BD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D kontaktori - 3P(3 NO) - AC-3 - <= 440 V 80 A - 24 V DC vakio kela - LC1D80BD
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttötarkoitus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-4AC-1AC-3 |
| Napojen kuvaus: | 3P |
| Napojen kontaktikokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 125 A (klo 80 A (klo |
| Moottoriteho kW: | 22 kW at 220...230 V AC 50/60 Hz (AC-3)37 kW at 380...400 V AC 50/60 Hz (AC-3)45 kW at 415...440 V AC 50/60 Hz (AC-3)55 kW at 500 V AC 50/60 Hz (AC-3)45 kW at 660...690 V AC 50/60 Hz (AC-3)45 kW at 1000 V AC 50/60 Hz (AC-3)15 kW at 400 V AC 50/60 Hz (AC-4) |
| Moottorin teho hv: | 7.5 hp at 120 V AC 50/60 Hz for 1 phase motors15 hp at 230/240 V AC 50/60 Hz for 1 phase motors30 hp at 200/208 V AC 50/60 Hz for 3 phases motors30 hp at 230/240 V AC 50/60 Hz for 3 phases motors60 hp at 460/480 V AC 50/60 Hz for 3 phases motors60 hp at 575/600 V AC 50/60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | DC standard |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännite: | 8 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (at 60 °C) for signalling circuit125 A (at 60 °C) for power circuit |
| Irms nimelliskytkentäkyky: | 140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-11100 A at 440 V for power circuit conforming to IEC 60947 |
| Nimellinen katkaisukapasiteetti: | 1100 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 640 A 40 °C - 10 s for power circuit990 A 40 °C - 1 s for power circuit135 A 40 °C - 10 min for power circuit320 A 40 °C - 1 min for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit |
| Liittyvä sulakekoko: | 10 A gG for signalling circuit conforming to IEC 60947-5-1200 A gG at 160 A gG at |
| Keskimääräinen impedanssi: | 0.8 mOhm - Ith 125 A 50 Hz for power circuit |
| [Ui] nimelliseristysjännite: | Tehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituTehopiiri: 1000 V standardin IEC 60947-4-1 mukaisestiMerkkivalopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkkivalopiiri: 600 V CSA-sertifioituMerkkivalopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 0.8 Mcycles 125 A AC-1 at Ue 1.5 Mcycles 80 A AC-3 at Ue |
| Tehohäviö per napa: | 5.1 W AC-312.5 W AC-1 |
| Suojakansi: | Kanssa |
| Asennustuki: | LevyKisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | GOSTRINAGLDNVCSACCCULLROS (Lloyds register of shipping)BV |
| Liitännät - riviliittimet: | Ohjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelipäätteelläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...2.5 mm²joustava kaapelipäätteelläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätettäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²umpinainen ilman kaapelipäätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²umpinainen ilman kaapelipäätettäTehopiiri: liitin 1 kaapeli(a) 4...50 mm²joustava ilman kaapelipäätettäTehopiiri: liitin 2 kaapeli(a) 4...25 mm²joustava ilman kaapelipäätettäTehopiiri: liitin 1 kaapeli(a) 4...50 mm²joustava kaapelipäätteelläTehopiiri: liitin 2 kaapeli(a) 4...16 mm²joustava kaapelipäätteelläTehopiiri: liitin 1 kaapeli(a) 4...50 mm²umpinainen ilman kaapelipäätettäTehopiiri: liitin 2 kaapeli(a) 4...25 mm²umpinainen ilman kaapelipäätettä |
| Kiristysmomentti: | Ohjauspiiri: 1.2 N.m - ruuvipuristusliittimissä - ruuvitaltalla, litteä Ø 6 mmOhjauspiiri: 1.2 N.m - ruuvipuristusliittimissä - ruuvitaltalla Philips No 2Tehopiiri: 12 N.m - liittimessä - ruuvitaltalla, litteä Ø 6–Ø 8 mmTehopiiri: 12 N.m - liittimessä kuusioruuvi, pää 4 mm |
| Käyttöaika: | 95...130 ms sulkeutumisaika20...35 ms avautumisaika |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormituksella standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormituksella standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 4 Mcycles |
| Maksimi toimintataajuus: | 3600 cyc/h 60 °C |
| Kelan tekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.1...0.3 Uc (-40...70 °C):poiskytkentä DC0.85...1.1 Uc (-40...55 °C):käyttö DC1...1.1 Uc (55...70 °C):käyttö DC |
| Aikavakio: | 75 ms |
| Käynnistysteho W: | 22 W (at 20 °C) |
| Pito-tehonkulutus W: | 22 W 20 °C:ssa |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkkivalopiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA signaalipiirille |
| Pienin kytkentäjännite: | 17 V signaalipiirille |
| Yhtäaikaisuudeton aika: | 1.5 ms jännitteettömäksi kytkettäessä NC- ja NO-koskettimien välillä1.5 ms jännitteelliseksi kytkettäessä NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm signaalipiirille |
| Yhteensopivuus: | M9 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 55...100 kW at 480...500 V 3 phases15...25 kW at 200...240 V 3 phases30...50 kW at 380...440 V 3 phases30...50 kW at 480...500 V 3 phases |
| Moottorikäynnistimen tyyppi: | Suorakäynnistyskontaktori |
| Kontaktorikelan jännite: | 24 V DC standard |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaisesti |
|---|---|
| Suojauskäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Likaantumisaste: | 3 |
| Käyttölämpötila: | -40...60 °C60...70 °C alennuksella |
| Varastointilämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzIskut, kontaktori auki: 8 Gn 11 msTärinä, kontaktori kiinni: 3 Gn, 5...300 HzIskut, kontaktori kiinni: 10 Gn 11 ms |
| Korkeus: | 127 mm |
| Leveys: | 85 mm |
| Syvyys: | 186 mm |
| Tuotteen paino: | 2.59 kg |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110439977 |
|---|
