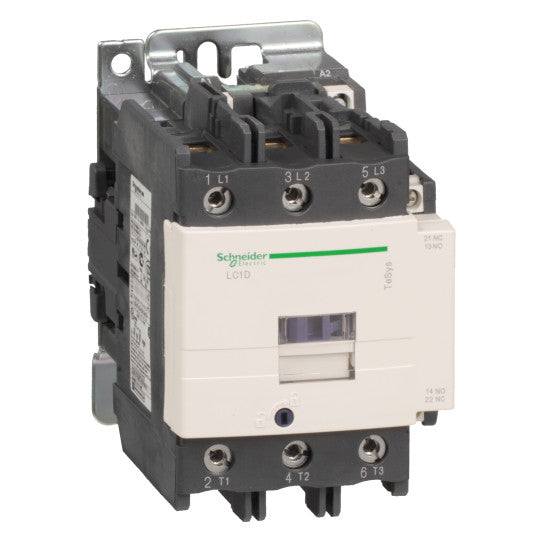

TeSys D -kontaktori - 3P(3 sulkeutuvaa) - AC-3 - <= 440 V 80 A - 440 V AC 50/60 Hz kela - LC1D80R7
SKU: LC1D80R7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 sulkeutuvaa) - AC-3 - <= 440 V 80 A - 440 V AC 50/60 Hz kela - LC1D80R7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Tuotesarja: | TeSys |
| Tuotenimi: | TeSys D |
| Tuote tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorisovellus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-4AC-3 |
| Navan kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 125 A (80 A ( |
| Moottoriteho kW: | 22 kW 220...230 V AC 50/60 Hz (AC-3)37 kW 380...400 V AC 50/60 Hz (AC-3)45 kW 415...440 V AC 50/60 Hz (AC-3)55 kW 500 V AC 50/60 Hz (AC-3)45 kW 660...690 V AC 50/60 Hz (AC-3)45 kW 1000 V AC 50/60 Hz (AC-3)15 kW 400 V AC 50/60 Hz (AC-4) |
| Moottoriteho hv: | 7.5 hv 120 V AC 50/60 Hz 1-vaihemoottoreille15 hv 230/240 V AC 50/60 Hz 1-vaihemoottoreille30 hv 200/208 V AC 50/60 Hz 3-vaihemoottoreille30 hv 230/240 V AC 50/60 Hz 3-vaihemoottoreille60 hv 460/480 V AC 50/60 Hz 3-vaihemoottoreille60 hp 575/600 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 440 V AC 50/60 Hz |
| Apukosketinten kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännitekesto: | 8 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C) merkinantopiiriin125 A (60 °C) tehopiiriin |
| Irms nimelliskytkentäkapasiteetti: | 140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti1100 A 440 V:ssa tehopiiriin standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukyky: | 1100 A 440 V:ssa tehopiiriin standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen virtakesto: | 640 A 40 °C - 10 s tehopiiriin990 A 40 °C - 1 s tehopiiriin135 A 40 °C - 10 min tehopiiriin320 A 40 °C - 1 min tehopiiriin100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liittyvä sulakekoko: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaisesti200 A gG 160 A gG |
| Keski-impedanssi: | 0.8 mOhm - Ith 125 A 50 Hz tehopiiriin |
| [Ui] nimelliseristysjännite: | Tehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituTehopiiri: 1000 V standardin IEC 60947-4-1 mukaisestiMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähkömekaaninen kestävyys: | 0.8 Msykliä 125 A AC-1 Ue:llä 1.5 Msykliä 80 A AC-3 Ue:llä |
| Tehohäviö napaa kohti: | 5.1 W AC-312.5 W AC-1 |
| Suojakansi: | On |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | GOSTLROS (Lloyds register of shipping)DNVBVRINACSACCCULGL |
| Liitännät - terminaalit: | Ohjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...2.5 mm²joustava johdinpääteelläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...2.5 mm²joustava johdinpääteelläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava ilman johdinpäätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²joustava ilman johdinpäätettäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman johdinpäätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman johdinpäätettäTehopiiri: liitin 1 kaapeli(a) 4...50 mm²joustava ilman johdinpäätettäTehopiiri: liitin 2 kaapeli(a) 4...25 mm²joustava ilman johdinpäätettäTehopiiri: liitin 1 kaapeli(a) 4...50 mm²joustava johdinpääteelläTehopiiri: liitin 2 kaapeli(a) 4...16 mm²joustava johdinpääteelläTehopiiri: liitin 1 kaapeli(a) 4...50 mm²kiinteä ilman johdinpäätettäTehopiiri: liitin 2 kaapeli(a) 4...25 mm²kiinteä ilman johdinpäätettä |
| Kiristysmomentti: | Ohjauspiiri: 1.2 N.m - ruuvipuristusliittimissä - litteäkärkisellä ruuvimeisselillä Ø 6 mmOhjauspiiri: 1.2 N.m - ruuvipuristusliittimissä - Philips-ruuvimeisselillä nro 2Tehopiiri: 12 N.m - liittimessä - litteäkärkisellä ruuvimeisselillä Ø 6 - Ø 8 mmTehopiiri: 12 N.m - liittimessä kuusiokoloruuvipää 4 mm |
| Käyttöaika: | 20...35 ms sulkeutuminen6...20 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 4 Msykliä |
| Suurin toimintanopeus: | 3600 jaksoa/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.85...1.1 Uc (-40...55 °C):käyttö AC 60 Hz0.3...0.6 Uc (-40...70 °C):vapautus AC 50/60 Hz0.8...1.1 Uc (-40...55 °C):käyttö AC 50 Hz1...1.1 Uc (55...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 245 VA 60 Hz cos phi 0.75 (20 °C)245 VA 50 Hz cos phi 0.75 (20 °C) |
| Pitojännitteen virrankulutus VA: | 26 VA 60 Hz cos phi 0.3 (20 °C)26 VA 50 Hz cos phi 0.3 (20 °C) |
| Lämmönhukka: | 6...10 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti yhdistetty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimi kytkentävirta: | 5 mA merkinantopiiriin |
| Minimi kytkentäjännite: | 17 V merkinantopiiriin |
| Päällekkäisyyden estävä aika: | 1.5 ms virran katkaisun jälkeen NC- ja NO-kosketinten välillä1.5 ms virran kytkemisen jälkeen NC- ja NO-kosketinten välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiriin |
| Kosketin yhteensopivuus: | M11 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaisesti |
|---|---|
| Suojauskäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käyttöä varten: | -40...60 °C60...70 °C tehon alenemisella |
| Ympäristön ilman lämpötila varastointia varten: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzIskut kontaktori auki: 8 Gn 11 msTärinä kontaktori kiinni: 3 Gn, 5...300 HzIskut kontaktori kiinni: 10 Gn 11 ms |
| Korkeus: | 127 mm |
| Leveys: | 85 mm |
| Syvyys: | 130 mm |
| Tuotteen paino: | 1.59 kg |
| Kestävän kehityksen tarjontatila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110442984 |
|---|
