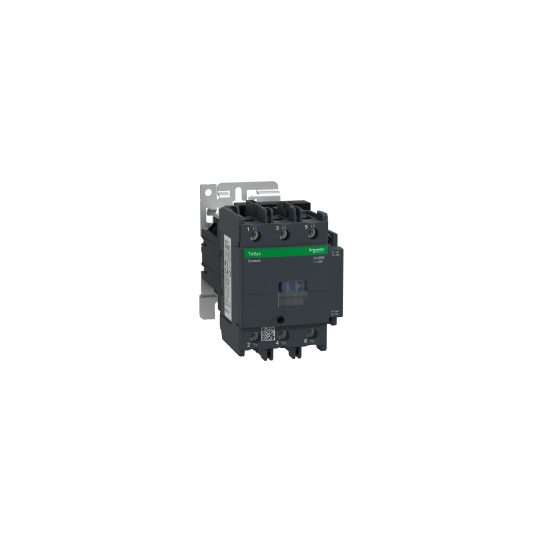

TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 80 A - 48 V DC vakiokela - LC1D80ED
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuote tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | MoottorinohjausResistiivinen kuorma |
| Käyttöluokka: | AC-4AC-1AC-3 |
| Napojen kuvaus: | 3P |
| Napaliitännän kokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 125 A (80 A:ssa ( |
| Moottoriteho kW: | 22 kW 220...230 V AC 50/60 Hz (AC-3)37 kW 380...400 V AC 50/60 Hz (AC-3)45 kW 415...440 V AC 50/60 Hz (AC-3)55 kW 500 V AC 50/60 Hz (AC-3)45 kW 660...690 V AC 50/60 Hz (AC-3)45 kW 1000 V AC 50/60 Hz (AC-3)15 kW 400 V AC 50/60 Hz (AC-4) |
| Moottoriteho hv: | 7,5 hv 120 V AC 50/60 Hz 1-vaihemoottoreille15 hv 230/240 V AC 50/60 Hz 1-vaihemoottoreille30 hv 200/208 V AC 50/60 Hz 3-vaihemoottoreille30 hv 230/240 V AC 50/60 Hz 3-vaihemoottoreille60 hv 460/480 V AC 50/60 Hz 3-vaihemoottoreille60 hv 575/600 V AC 50/60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | DC-standardi |
| [Uc] ohjauspiirin jännite: | 48 V DC |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssikestojännite: | 8 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) merkinantopiiriin125 A (60 °C:ssa) tehopiiriin |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti1100 A 440 V tehopiiriin standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukyky: | 1100 A 440 V tehopiiriin standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 640 A 40 °C - 10 s tehopiiriin990 A 40 °C - 1 s tehopiiriin135 A 40 °C - 10 min tehopiiriin320 A 40 °C - 1 min tehopiiriin100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liittyvä sulakeluokitus: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaisesti200 A gG 160 A gG:ssä |
| Keskimääräinen impedanssi: | 0,8 mOhm - Ith 125 A 50 Hz tehopiiriin |
| [Ui] nimellinen eristysjännite: | Tehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituTehopiiri: 1000 V standardin IEC 60947-4-1 mukaisestiMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kesto: | 0,8 Mcycles 125 A AC-1 Ue:ssä 1,5 Mcycles 80 A AC-3 Ue:ssä |
| Tehohäviö per napa: | 5,1 W AC-312,5 W AC-1 |
| Suojakansi: | Sisältää |
| Asennustuki: | LevyKisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | ULCSAGOSTLROS (Lloyd's Register of Shipping)DNVGLBVRINACCC |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 2 johtoa 1...2,5 mm² joustava kaapelipäälläOhjauspiiri: ruuvipuristinliittimet 1 johto 1...2,5 mm² joustava kaapelipäälläOhjauspiiri: ruuvipuristinliittimet 1 johto 1...4 mm² joustava ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 2 johtoa 1...4 mm² joustava ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 1 johto 1...4 mm² massiivinen ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 2 johtoa 1...4 mm² massiivinen ilman kaapelipäätäTehopiiri: liitin 1 johto 4...50 mm² joustava ilman kaapelipäätäTehopiiri: liitin 2 johtoa 4...25 mm² joustava ilman kaapelipäätäTehopiiri: liitin 1 johto 4...50 mm² joustava kaapelipäälläTehopiiri: liitin 2 johtoa 4...16 mm² joustava kaapelipäälläTehopiiri: liitin 1 johto 4...50 mm² massiivinen ilman kaapelipäätäTehopiiri: liitin 2 johtoa 4...25 mm² massiivinen ilman kaapelipäätä |
| Kiristysmomentti: | Ohjauspiiri: 1,2 N.m - ruuvipuristinliittimissä - ruuvimeisselillä litteä Ø 6 mmOhjauspiiri: 1,2 N.m - ruuvipuristinliittimissä - ruuvimeisselillä Philips No 2Tehopiiri: 12 N.m - liittimessä - ruuvimeisselillä litteä Ø 6 - Ø 8 mmTehopiiri: 12 N.m - liittimen kuusikulmaisessa ruuvipäässä 4 mm |
| Käyttöaika: | 95...130 ms sulkeutuminen20...35 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kesto: | 4 Mcycles |
| Suurin käyttötaajuus: | 3600 sykliä/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua vaimentimen moduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.1...0.3 Uc (-40...70 °C): DC-katkos0.85...1.1 Uc (-40...55 °C): toiminnallinen DC1...1.1 Uc (55...70 °C): toiminnallinen DC |
| Aikavakio: | 75 ms |
| Käynnistysteho W: | 22 W (20 °C:ssa) |
| Pitotehonkulutus W: | 22 W 20 °C:ssa |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA merkinantopiiriin |
| Pienin kytkentäjännite: | 17 V merkinantopiiriin |
| Ei-päällekkäinen aika: | 1,5 ms jännitteen poiskytkennässä NC:n ja NO-koskettimen välillä1,5 ms jännitteen päällekytkennässä NC:n ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiriin |
| Kosketinyhteensopivuus: | M9 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 55...100 kW 480...500 V 3-vaiheena15...25 kW 200...240 V 3-vaiheena30...50 kW 380...440 V 3-vaiheena30...50 kW 480...500 V 3-vaiheena |
| Moottorin käynnistimen tyyppi: | Suorakäynnistyskontaktori |
| Kontaktorikelan jännite: | 48 V DC vakio |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaisesti |
|---|---|
| Suojaava käsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C alennuksella |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonestoaine: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzIskut, kontaktori auki: 8 Gn 11 msTärinä, kontaktori kiinni: 3 Gn, 5...300 HzIskut, kontaktori kiinni: 10 Gn 11 ms |
| Korkeus: | 127 mm |
| Leveys: | 85 mm |
| Syvyys: | 186 mm |
| Tuotteen paino: | 2,59 kg |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110440331 |
|---|
