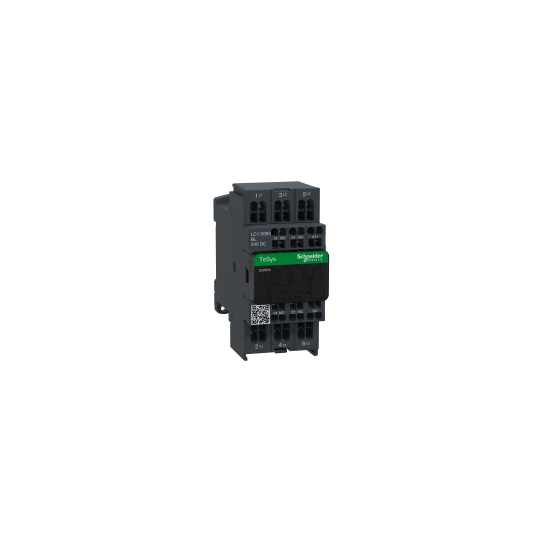

TeSys D -kontaktori - 3P (3 NO) - AC-3 - <= 440 V 9 A - 24 V DC-kela - LC1D093BL
SKU: LC1D093BL
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P (3 NO) - AC-3 - <= 440 V 9 A - 24 V DC-kela - LC1D093BL
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttö: | ResistanssikuormaMoottorin ohjaus |
| Käyttöluokka: | AC-1AC-3AC-4 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehovirta: Tehovirta: |
| [Ie] nimelliskäyttövirta: | 9 A (at 25 A (at |
| Moottoriteho kW: | 2,2 kW 220...230 V AC 50/60 Hz (AC-3)4 kW 380...400 V AC 50/60 Hz (AC-3)4 kW 415...440 V AC 50/60 Hz (AC-3)5,5 kW 500 V AC 50/60 Hz (AC-3)5,5 kW 660...690 V AC 50/60 Hz (AC-3)2,2 kW 400 V AC 50/60 Hz (AC-4) |
| Moottoriteho hv: | 1 hp 230/240 V AC 50/60 Hz 1-vaiheisille moottoreille2 hp 200/208 V AC 50/60 Hz 3-vaiheisille moottoreille2 hp 230/240 V AC 50/60 Hz 3-vaiheisille moottoreille5 hp 460/480 V AC 50/60 Hz 3-vaiheisille moottoreille7,5 hp 575/600 V AC 50/60 Hz 3-vaiheisille moottoreille0,33 hp 115 V AC 50/60 Hz 1-vaiheisille moottoreille |
| Ohjauspiirin tyyppi: | DC-pienikulutus |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Apukoskettimien kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C) merkinantopiirille16 A (60 °C) tehovirtaan |
| Irms nimellinen kytkentäkyky: | 250 A 440 V tehovirtaan standardin IEC 60947 mukaisesti140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaisesti |
| Nimellinen katkaisukyky: | 250 A 440 V tehovirtaan standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 105 A 40 °C - 10 s tehovirtaan210 A 40 °C - 1 s tehovirtaan30 A 40 °C - 10 min tehovirtaan61 A 40 °C - 1 min tehovirtaan100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Yhteensopiva sulakeluokitus: | 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaisesti25 A gG 20 A gG |
| Keskimääräinen impedanssi: | 2,5 mOhm - Ith 16 A 50 Hz tehovirtaan |
| [Ui] nimelliseristysjännite: | Tehovirta: 690 V standardin IEC 60947-4-1 mukaisestiTehovirta: 600 V CSA-sertifioituTehovirta: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähkömekaaninen kestävyys: | 0,6 Mcycles 25 A AC-1 Ue 2 Mcycles 9 A AC-3 Ue |
| Tehohäviö per napa: | 1,56 W AC-10,2 W AC-3 |
| Suojakansi: | Sisältää |
| Kiinnitystuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | ULGOSTCSACCCGLBVLROS (Lloyds register of shipping)DNVRINAUKCA |
| Liitännät - liittimet: | Tehovirta: jousiliittimet 1 kaapeli(a) 2,5 mm² taipuisa ilman kaapelin päätäTehovirta: jousiliittimet 2 kaapeli(a) 2,5 mm² taipuisa ilman kaapelin päätäOhjauspiiri: jousiliittimet 1 kaapeli(a) 2,5 mm² taipuisa ilman kaapelin päätäOhjauspiiri: jousiliittimet 2 kaapeli(a) 2,5 mm² taipuisa ilman kaapelin päätä |
| Kiristysmomentti: | Ohjauspiiri: 1,7 N.m - ruuviliittimiin - pozidriv-ruuvimeisselillä nro 2Tehovirta: 2,5 N.m - ruuviliittimiin - pozidriv-ruuvimeisselillä nro 2 |
| Käyttöaika: | 65,45...88,55 ms sulkeutuminen20...30 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 30 Mcycles |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Käämiteknologia: | Sisäänrakennettu kaksisuuntainen huippurajoitusdiodivaimentaja |
|---|---|
| Ohjauspiirin jänniterajat: | 0,1...0,3 Uc (-40...70 °C):poiskytkeytyvä DC0,8...1,25 Uc (-40...60 °C):käyttö DC1...1,25 Uc (60...70 °C):käyttö DC |
| Aikavakio: | 40 ms |
| Käynnistysteho W: | 2,4 W (20 °C) |
| Pitoaika tehonkulutus W: | 2,4 W 20 °C |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Limittymätön aika: | 1,5 ms virran katkaisun jälkeen NC- ja NO-koskettimien välillä1,5 ms virran kytkemisen jälkeen NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Yhteensopivuus: | M5 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etuosa standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Likaantumisaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C virranvähennyksellä |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Paloa hidastava: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 99 mm |
| Leveys: | 45 mm |
| Syvyys: | 95 mm |
| Tuotteen paino: | 0,48 kg |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Code EAN: | 3389110808483 |
|---|
