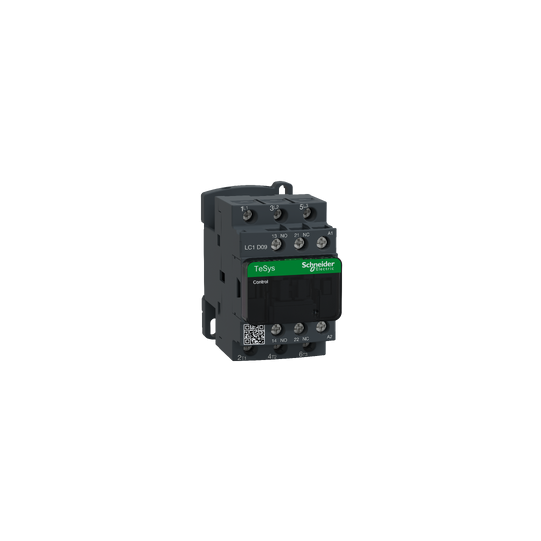

TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 9 A - 380 V AC-kela - LC1D09Q7
SKU: LC1D09Q7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 NO) - AC-3 - <= 440 V 9 A - 380 V AC-kela - LC1D09Q7
KUVAUS
| Tuotesarja: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktorin |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorisovellus: | MoottorinohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-4AC-3 |
| Navan kuvaus: | 3P |
| Navan kontaktikokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 9 A (klo 25 A (klo |
| Moottorin teho kW: | 2.2 kW 220...230 V AC 50/60 Hz (AC-3)4 kW 380...400 V AC 50/60 Hz (AC-3)4 kW 415...440 V AC 50/60 Hz (AC-3)5.5 kW 500 V AC 50/60 Hz (AC-3)5.5 kW 660...690 V AC 50/60 Hz (AC-3)2.2 kW 400 V AC 50/60 Hz (AC-4) |
| Moottorin teho hv: | 1 hp 230/240 V AC 50/60 Hz 1-vaihemoottoreille2 hp 200/208 V AC 50/60 Hz 3-vaihemoottoreille2 hp 230/240 V AC 50/60 Hz 3-vaihemoottoreille5 hp 460/480 V AC 50/60 Hz 3-vaihemoottoreille7.5 hp 575/600 V AC 50/60 Hz 3-vaihemoottoreille0.33 hp 115 V AC 50/60 Hz 1-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC taajuudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 380 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 25 A (60 °C) tehopiirille10 A (60 °C) merkinantopiirille |
| Irms nimellinen kytkentäkapasiteetti: | 250 A 440 V tehopiirille standardin IEC 60947 mukaisesti140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaisesti |
| Nimellinen katkaisukapasiteetti: | 250 A 440 V tehopiirille standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 105 A 40 °C - 10 s tehopiirille210 A 40 °C - 1 s tehopiirille30 A 40 °C - 10 min tehopiirille61 A 40 °C - 1 min tehopiirille100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Liittyvä sulakkeen luokitus: | 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaisesti25 A gG 20 A gG |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 25 A 50 Hz tehopiirille |
| [Ui] nimellinen eristysjännite: | Tehopiiri: 690 V standardin IEC 60947-4-1 mukaisestiTehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 0.6 Mjaksoa 25 A AC-1 Ue:ssä 2 Mjaksoa 9 A AC-3 Ue:ssä |
| Tehonhäviö per napa: | 1.56 W AC-10.2 W AC-3 |
| Suojakansi: | Kanssa |
| Asennustuki: | LevyKisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | ULCSADNVGLRINACCCBVGOSTLROS (Lloyds Register of Shipping)UKCA |
| Liitännät - liittimet: | Tehopiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm² joustava ilman kaapelipäätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm² joustava ilman kaapelipäätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm² joustava kaapelipäälläTehopiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...2.5 mm² joustava kaapelipäälläTehopiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm² kiinteä ilman kaapelipäätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm² kiinteä ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm² joustava ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm² joustava ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm² joustava kaapelipäälläOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...2.5 mm² joustava kaapelipäälläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm² kiinteä ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm² kiinteä ilman kaapelipäätä |
| Kiristysmomentti: | Tehopiiri: 1.7 N.m - ruuvipuristinliittimissä - litteällä ruuvitaltalla Ø 6 mmTehopiiri: 1.7 N.m - ruuvipuristinliittimissä - Philips-ruuvitaltalla No 2Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - litteällä ruuvitaltalla Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - Philips-ruuvitaltalla No 2Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - Pozidriv-ruuvitaltalla No 2Tehopiiri: 2.5 N.m - ruuvipuristinliittimissä - Pozidriv-ruuvitaltalla No 2 |
| Käyttöaika: | 12...22 ms sulkeutuminen4...19 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktorilla nimelliskuormituksella standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 jaksoa kontaktorilla mekaanisella kuormituksella standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 15 Mjaksoa |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):pudotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Kytkentäteho VA: | 70 VA 60 Hz cos phi 0.75 (20 °C)70 VA 50 Hz cos phi 0.75 (20 °C) |
| Pitävä tehonkulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (20 °C)7 VA 50 Hz cos phi 0.3 (20 °C) |
| Lämmöntuotto: | 2...3 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinnänantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Päällekkäisyyden puuttuminen: | 1.5 ms virran katkaisussa NC- ja NO-koskettimien välillä1.5 ms virran kytkeytymisessä NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Kosketin yhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 0...0.5 kW 100...120 V 3 vaihetta0.55...1 kW 100...120 V 3 vaihetta0...0.5 kW 200...240 V 3 vaihetta0.55...1 kW 200...240 V 3 vaihetta1.1...2 kW 200...240 V 3 vaihetta0...0.5 kW 380...440 V 3 vaihetta0.55...1 kW 380...440 V 3 vaihetta1.1...2 kW 380...440 V 3 vaihetta2.2...3 kW 380...440 V 3 vaihetta4...6 kW 380...440 V 3 vaihetta0...0.5 kW 480...500 V 3 vaihetta0.55...1 kW 480...500 V 3 vaihetta1.1...2 kW 480...500 V 3 vaihetta2.2...3 kW 480...500 V 3 vaihetta4...6 kW 480...500 V 3 vaihetta0...0.5 kW 525...690 V 3 vaihetta0.55...1 kW 525...690 V 3 vaihetta1.1...2 kW 525...690 V 3 vaihetta2.2...3 kW 525...690 V 3 vaihetta4...6 kW 525...690 V 3 vaihetta |
| Moottorin käynnistimen tyyppi: | Suorakäynnistyskontaktori |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön lämpötila käytössä: | -40...60 °C60...70 °C arvon alennettuna |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 0.32 kg |
| Kestävän kehityksen tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110349092 |
|---|
