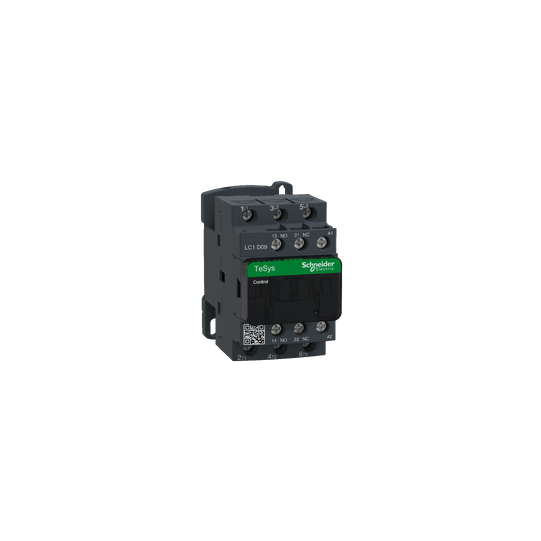

TeSys D -kontaktori - 3P (3 NO) - AC-3 - <= 440 V 9 A - 48 V AC-kela - LC1D09E7
SKU: LC1D09E7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P (3 NO) - AC-3 - <= 440 V 9 A - 48 V AC-kela - LC1D09E7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuoteperhe: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-4AC-1 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehovirta: Tehovirta: |
| [Ie] nimelliskäyttövirta: | 9 A (kohdassa 25 A (kohdassa |
| Moottoriteho kW: | 2.2 kW 220...230 V AC 50/60 Hz (AC-3)4 kW 380...400 V AC 50/60 Hz (AC-3)4 kW 415...440 V AC 50/60 Hz (AC-3)5.5 kW 500 V AC 50/60 Hz (AC-3)5.5 kW 660...690 V AC 50/60 Hz (AC-3)2.2 kW 400 V AC 50/60 Hz (AC-4) |
| Moottoriteho hv: | 1 hp 230/240 V AC 50/60 Hz 1-vaihemoottoreille2 hp 200/208 V AC 50/60 Hz 3-vaihemoottoreille2 hp 230/240 V AC 50/60 Hz 3-vaihemoottoreille5 hp 460/480 V AC 50/60 Hz 3-vaihemoottoreille7.5 hp 575/600 V AC 50/60 Hz 3-vaihemoottoreille0.33 hp 115 V AC 50/60 Hz 1-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 48 V AC 50/60 Hz |
| Apukoskettimen kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 25 A (60 °C:ssa) tehopiirille10 A (60 °C:ssa) merkinantopiirille |
| Irms-nimelliskatkaisukyky: | 250 A 440 V tehopiirille standardin IEC 60947 mukaisesti140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaisesti |
| Nimelliskatkaisukyky: | 250 A 440 V tehopiirille standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 105 A 40 °C - 10 s tehopiirille210 A 40 °C - 1 s tehopiirille30 A 40 °C - 10 min tehopiirille61 A 40 °C - 1 min tehopiirille100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Liittyvä sulakkeen luokitus: | 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaisesti25 A gG 20 A gG |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 25 A 50 Hz tehopiirille |
| [Ui] nimellinen eristysjännite: | Tehovirta: 690 V standardin IEC 60947-4-1 mukaisestiTehovirta: 600 V CSA-sertifioituTehovirta: 600 V UL-sertifioituMerkinantovirta: 690 V standardin IEC 60947-1 mukaisestiMerkinantovirta: 600 V CSA-sertifioituMerkinantovirta: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 0.6 Msykliä 25 A AC-1 Ue:llä 2 Msykliä 9 A AC-3 Ue:llä |
| Tehohäviö napaa kohti: | 1.56 W AC-10.2 W AC-3 |
| Suojakansi: | Sisältää |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | GOSTGLLROS (Lloyds register of shipping)DNVULRINACCCBVCSAUKCA |
| Liitännät - liittimet: | Tehovirta: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäTehovirta: ruuviliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäTehovirta: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelipäälläTehovirta: ruuviliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelipäälläTehovirta: ruuviliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätäTehovirta: ruuviliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätäOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelipäälläOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelipäälläOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätä |
| Kiristysmomentti: | Tehovirta: 1.7 N.m - ruuviliittimillä - tasapääruuvimeisselillä Ø 6 mmTehovirta: 1.7 N.m - ruuviliittimillä - Philips-ruuvimeisselillä No 2Ohjauspiiri: 1.7 N.m - ruuviliittimillä - tasapääruuvimeisselillä Ø 6 mmOhjauspiiri: 1.7 N.m - ruuviliittimillä - Philips-ruuvimeisselillä No 2Ohjauspiiri: 1.7 N.m - ruuviliittimillä - Pozidriv-ruuvimeisselillä No 2Tehovirta: 2.5 N.m - ruuviliittimillä - Pozidriv-ruuvimeisselillä No 2 |
| Käyttöaika: | 12...22 ms sulkeutuminen4...19 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 15 Msykliä |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Kelan teknologia: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):katkos AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (20 °C:ssa)70 VA 50 Hz cos phi 0.75 (20 °C:ssa) |
| Pito-virrankulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (20 °C:ssa)7 VA 50 Hz cos phi 0.3 (20 °C:ssa) |
| Lämmönhaihdutus: | 2...3 W 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Ei-päällekkäinen aika: | 1.5 ms virran kytkeytyessä pois NC- ja NO-koskettimen välillä1.5 ms virran kytkeytyessä päälle NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Kosketinyhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 1.1...2 kW 200...240 V 3-vaihe3.3...4 kW 380...440 V 3-vaihe4...6 kW 380...440 V 3-vaihe4...6 kW 480...500 V 3-vaihe |
| Moottorin käynnistimen tyyppi: | Suora on-line kontaktori |
| Kontaktorikelan jännite: | 48 V AC vakio |
| IP-suojausaste: | IP20 etupuoli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C alenemalla |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonkestävyys: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori auki: 10 Gn 11 msIskut kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 0.32 kg |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110348736 |
|---|
