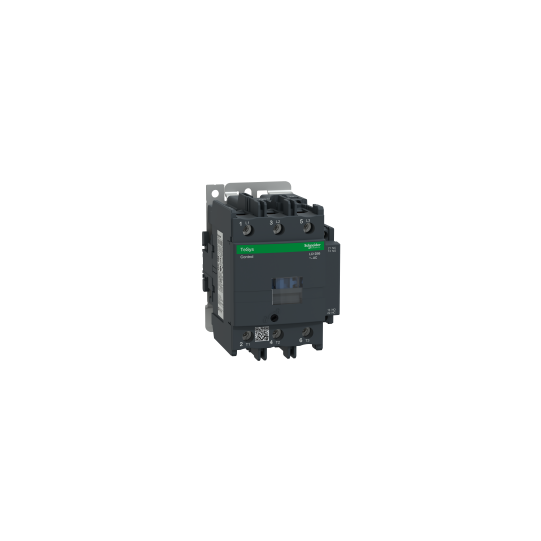

TeSys D -kontaktori - 3P(3 sulkeutuvaa) - AC-3 - <= 440 V 95 A - 24 V AC 50/60 Hz kela - LC1D95B7
SKU: LC1D95B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P(3 sulkeutuvaa) - AC-3 - <= 440 V 95 A - 24 V AC 50/60 Hz kela - LC1D95B7
KUVAUS
| Tuotesarja: | TeSys D |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuote- tai komponenttityyppi: | Kosketin |
| Laitteen lyhyt nimi: | LC1D |
| Koskettimen käyttötarkoitus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-4AC-1 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Virtapiiri: 1000 V AC 25...400 Hz |
| [Ie] nimelliskäyttövirta: | 95 A (klo 125 A (klo |
| Moottorin teho kW: | 25 kW AC 220...230 V 50 Hz (AC-3)45 kW AC 380...400 V 50 Hz (AC-3)45 kW AC 415...440 V 50 Hz (AC-3)55 kW AC 500 V 50 Hz (AC-3)45 kW AC 660...690 V 50 Hz (AC-3)45 kW AC 1000 V 50 Hz (AC-3) |
| Moottorin teho hv: | 7.5 hv 120 V AC 60 Hz 1-vaihemoottoreille15 hv 230/240 V AC 60 Hz 1-vaihemoottoreille30 hv 200/208 V AC 60 Hz 3-vaihemoottoreille30 hv 230/240 V AC 60 Hz 3-vaihemoottoreille60 hv 460/480 V AC 60 Hz 3-vaihemoottoreille60 hv 575/600 V AC 60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Apukosketinrakenne: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi-kestojännite: | 8 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (60 °C) merkinantopiiriin125 A (60 °C) virtapiiriin |
| Nimellinen kytkentäkyky Irms: | 1100 A 440 V AC virtapiiriin standardin IEC 60947 mukaisesti140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti |
| Nimellinen katkaisukyky: | 1100 A 440 V virtapiiriin standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 1100 A 40 °C - 1 s virtapiiriin800 A 40 °C - 10 s virtapiiriin400 A 40 °C - 1 min virtapiiriin135 A 40 °C - 10 min virtapiiriin140 A - 100 ms merkinantopiiriin120 A - 500 ms merkinantopiiriin100 A - 1 s merkinantopiiriin |
| Liitetyt sulakearvot: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaisesti200 A gG klo 160 A gG klo |
| Keskimääräinen impedanssi: | 0.8 mOhm - Ith 125 A 50 Hz virtapiiriin |
| [Ui] nimellinen eristysjännite: | Virtapiiri: 1000 V standardin IEC 60947-4-1 mukaisestiVirtapiiri: 600 V CSA-sertifioituVirtapiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 1,2 Mcycles 95 A AC-31,3 Mcycles 125 A AC-1 |
| Tehohäviö per napa: | 12,5 W AC-17,2 W AC-3 |
| Suojakansi: | Mukana |
| Kiinnitystuki: | LevyKisko |
| Standardit: | EN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4 |
| Tuotesertifikaatit: | IECEE CB-järjestelmäULCSACCCEACLROS (Lloyds register of shipping)RINABVDNV-GL |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 2 kaapelia 1...2,5 mm²joustava kaapelipäätteelläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli 1...2,5 mm²joustava kaapelipäätteelläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli 1...4 mm²joustava ilman kaapelipäätettäOhjauspiiri: ruuvipuristinliittimet 2 kaapelia 1...4 mm²joustava ilman kaapelipäätettäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli 1...4 mm²kiinteä ilman kaapelipäätettäOhjauspiiri: ruuvipuristinliittimet 2 kaapelia 1...4 mm²kiinteä ilman kaapelipäätettäVirtapiiri: liitin 1 kaapeli 4...50 mm²joustava ilman kaapelipäätettäVirtapiiri: liitin 2 kaapelia 4...25 mm²joustava ilman kaapelipäätettäVirtapiiri: liitin 1 kaapeli 4...50 mm²joustava kaapelipäätteelläVirtapiiri: liitin 2 kaapelia 4...16 mm²joustava kaapelipäätteelläVirtapiiri: liitin 1 kaapeli 4...50 mm²kiinteä ilman kaapelipäätettäVirtapiiri: liitin 2 kaapelia 4...25 mm²kiinteä ilman kaapelipäätettä |
| Kiristysmomentti: | Ohjauspiiri: 1,2 N.m - ruuvipuristinliittimissä - ruuvitaltalla, tasapää Ø 6 mmOhjauspiiri: 1,2 N.m - ruuvipuristinliittimissä - ruuvitaltalla, Philips No 2Virtapiiri: 12 N.m - liittimessä - ruuvitaltalla, tasapää Ø 6 - Ø 8 mmVirtapiiri: 12 N.m - liittimen kuusiokantaruuvi 4 mm |
| Käyttöaika: | 20...35 ms sulkeutuminen6...20 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1,3 Mcycles kosketin nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20 Mcycles kosketin mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 4 Mcycles |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua yliaaltosuodatinta |
|---|---|
| Ohjauspiirin jänniterajat: | 0.8...1.1 Uc (-40...55 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...55 °C):käyttö AC 60 Hz0.3...0.6 Uc (-40...70 °C):irrotus AC 50/60 Hz1...1.1 Uc (55...70 °C):käyttö AC 50/60 Hz |
| Sisäänvirtausvirta VA: | 245 VA 60 Hz cos phi 0.75 (20 °C)245 VA 50 Hz cos phi 0.75 (20 °C) |
| Pitoajan virrankulutus VA: | 26 VA 60 Hz cos phi 0.3 (20 °C)26 VA 50 Hz cos phi 0.3 (20 °C) |
| Lämmönhukka: | 6...10 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiiriin |
| Minimikytkentäjännite: | 17 V merkinantopiiriin |
| Päällekkäisyys: | 1,5 ms virran katkaisun yhteydessä NC- ja NO-koskettimen välillä1,5 ms virran kytkemisen yhteydessä NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiriin |
| Kosketinyhteensopivuus: | M11 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 55...100 kW 480...500 V 3-vaihe15...25 kW 200...240 V 3-vaihe30...50 kW 380...440 V 3-vaihe30...50 kW 480...500 V 3-vaihe |
| Moottorikäynnistimen tyyppi: | Suorakäynnistyskontaktori |
| Kosketinkäämin jännite: | 24 V AC standardi |
| IP-suojausluokka: | IP20 etupuolelta standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Käyttölämpötila: | -40...60 °C60...70 °C alennuksella |
| Varastointilämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kosketin auki: 2 Gn, 5...300 HzIskut kosketin auki: 8 Gn 11 msTärinä kosketin kiinni: 3 Gn, 5...300 HzIskut kosketin kiinni: 10 Gn 11 ms |
| Korkeus: | 127 mm |
| Leveys: | 85 mm |
| Syvyys: | 130 mm |
| Tuotteen paino: | 1,61 kg |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110450651 |
|---|
