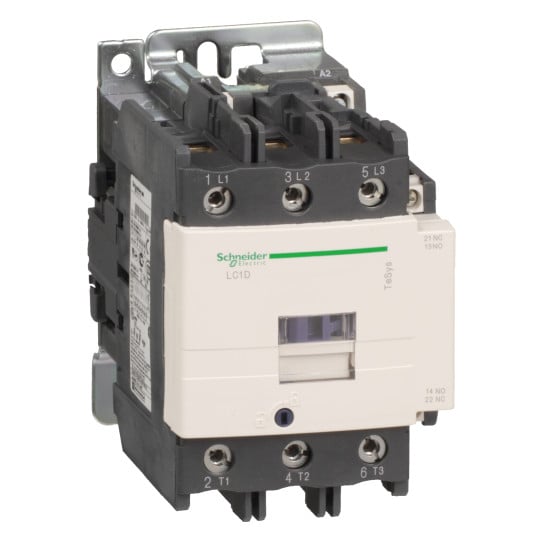

TeSys D kontaktori - 3P(3 NO) - AC-3 - <= 440 V 95 A - 440 V AC 50/60 Hz kela - LC1D95R7
SKU: LC1D95R7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D kontaktori - 3P(3 NO) - AC-3 - <= 440 V 95 A - 440 V AC 50/60 Hz kela - LC1D95R7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Tuoteperhe: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuote tai komponenttityyppi: | Kosketin |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttö: | Resistiivinen kuormaMoottoriohjaus |
| Käyttöluokka: | AC-3AC-1AC-4 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: 1000 V AC 25...400 Hz |
| [Ie] nimelliskäyttövirta: | 95 A (at 125 A (at |
| Moottorin teho kW: | 25 kW at 220...230 V AC 50 Hz (AC-3)45 kW at 380...400 V AC 50 Hz (AC-3)45 kW at 415...440 V AC 50 Hz (AC-3)55 kW at 500 V AC 50 Hz (AC-3)45 kW at 660...690 V AC 50 Hz (AC-3)45 kW at 1000 V AC 50 Hz (AC-3) |
| Moottorin teho hv: | 7.5 hp at 120 V AC 60 Hz 1-vaihemoottoreille15 hp at 230/240 V AC 60 Hz 1-vaihemoottoreille30 hp at 200/208 V AC 60 Hz 3-vaihemoottoreille30 hp at 230/240 V AC 60 Hz 3-vaihemoottoreille60 hp at 460/480 V AC 60 Hz 3-vaihemoottoreille60 hp at 575/600 V AC 60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 440 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi- withstand voltage: | 8 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (at 60 °C) merkinantopiiriin125 A (at 60 °C) tehopiiriin |
| Irms nimellinen kytkentäkapasiteetti: | 1100 A 440 V AC tehopiiriin standardin IEC 60947 mukaan140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaan250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaan |
| Nimellinen katkaisukapasiteetti: | 1100 A 440 V tehopiiriin standardin IEC 60947 mukaan |
| [Icw] nimellinen oikosulkuvirran kestokyky: | 1100 A 40 °C - 1 s tehopiiriin800 A 40 °C - 10 s tehopiiriin400 A 40 °C - 1 min tehopiiriin135 A 40 °C - 10 min tehopiiriin140 A - 100 ms merkinantopiiriin120 A - 500 ms merkinantopiiriin100 A - 1 s merkinantopiiriin |
| Liittyvä sulakekoko: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaan200 A gG at 160 A gG at |
| Keskimääräinen impedanssi: | 0.8 mOhm - Ith 125 A 50 Hz tehopiiriin |
| [Ui] nimellinen eristysjännite: | Tehopiiri: 1000 V standardin IEC 60947-4-1 mukaanTehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaanMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 1.2 Mcycles 95 A AC-31.3 Mcycles 125 A AC-1 |
| Tehohäviö per napa: | 12.5 W AC-17.2 W AC-3 |
| Suojakansi: | Kanssa |
| Asennustuki: | LevyKisko |
| Standardit: | EN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4 |
| Tuotesertifikaatit: | IECEE CB SchemeULCSACCCEACLROS (Lloyds register of shipping)RINABVDNV-GL |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm²joustava johdon päälläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...2.5 mm²joustava johdon päälläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava ilman johdon päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²joustava ilman johdon päätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman johdon päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman johdon päätäTehopiiri: liitin 1 kaapeli(a) 4...50 mm²joustava ilman johdon päätäTehopiiri: liitin 2 kaapeli(a) 4...25 mm²joustava ilman johdon päätäTehopiiri: liitin 1 kaapeli(a) 4...50 mm²joustava johdon päälläTehopiiri: liitin 2 kaapeli(a) 4...16 mm²joustava johdon päälläTehopiiri: liitin 1 kaapeli(a) 4...50 mm²kiinteä ilman johdon päätäTehopiiri: liitin 2 kaapeli(a) 4...25 mm²kiinteä ilman johdon päätä |
| Kiristysmomentti: | Ohjauspiiri: 1.2 N.m - ruuvipuristinliittimissä - litteällä ruuvitaltalla Ø 6 mmOhjauspiiri: 1.2 N.m - ruuvipuristinliittimissä - ristipääruuvitaltalla nro 2Tehopiiri: 12 N.m - liittimessä - litteällä ruuvitaltalla Ø 6 - Ø 8 mmTehopiiri: 12 N.m - liittimessä kuusioruuvin kanta 4 mm |
| Käyttöaika: | 20...35 ms sulkeminen6...20 ms avaaminen |
| Turvallisuuden luotettavuustaso: | B10d = 1.3 Mcycles kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20 Mcycles kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 4 Mcycles |
| Maksimi käyttövauhti: | 3600 cyc/h 60 °C |
| Kelan teknologia: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.8...1.1 Uc (-40...55 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...55 °C):käyttö AC 60 Hz0.3...0.6 Uc (-40...70 °C):kato AC 50/60 Hz1...1.1 Uc (55...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 245 VA 60 Hz cos phi 0.75 (at 20 °C)245 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Pysyvä virrankulutus VA: | 26 VA 60 Hz cos phi 0.3 (at 20 °C)26 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Lämmönhukkaa: | 6...10 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaan tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaan |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimi kytkentävirta: | 5 mA merkinantopiiriin |
| Minimi kytkentäjännite: | 17 V merkinantopiiriin |
| Ei-päällekkäinen aika: | 1.5 ms virran katketessa NC- ja NO-koskettimien välillä1.5 ms virran kytkeytyessä NC- ja NO-koskettimien välillä |
| Eristysresistanssi: | > 10 MOhm merkinantopiiriin |
| Kosketintyyppien yhteensopivuus: | M11 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausaste: | IP20 etupuoli standardin IEC 60529 mukaan |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saasteaste: | 3 |
| Ympäröivän ilman lämpötila käytössä: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Ympäröivän ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Palonestoaine: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzIskut, kontaktori auki: 8 Gn 11 ms ajanTärinä, kontaktori kiinni: 3 Gn, 5...300 HzIskut, kontaktori kiinni: 10 Gn 11 ms ajan |
| Korkeus: | 127 mm |
| Leveys: | 85 mm |
| Syvyys: | 130 mm |
| Tuotteen paino: | 1.61 kg |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110451894 |
|---|
