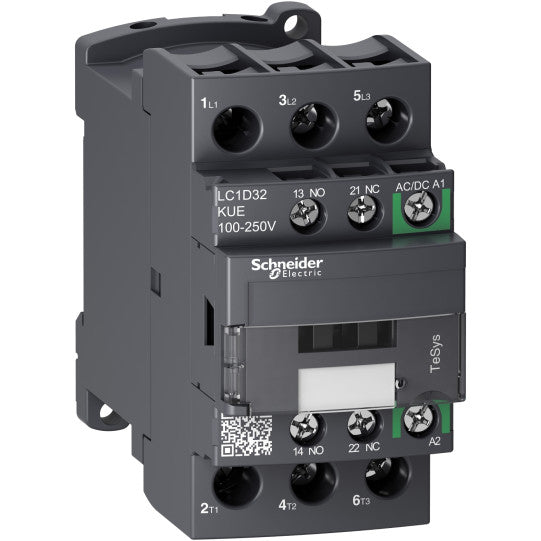

TeSys D -kontaktori - 3P - <= 440 V - 32 A AC-3 - 100...250 V AC/DC-kela - LC1D32KUE
SKU: LC1D32KUE
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P - <= 440 V - 32 A AC-3 - 100...250 V AC/DC-kela - LC1D32KUE
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuotesarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys D GreenTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktorin |
| Laitteen lyhyt nimi: | LC1D |
| Laitteen lyhyt nimi: | LC1D32 |
| Kontaktorin käyttötarkoitus: | Resistive loadMotor control |
| Käyttöluokka: | AC-3AC-1AC-3e |
| Napojen kuvaus: | 3P |
| Navan kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: |
| [Ie] nimelliskäyttövirta: | 32 A (at 50 A (at 32 A (at |
| Moottoriteho kW: | 7.5 kW at 220...230 V AC 50 Hz (AC-3)15 kW at 380...400 V AC 50 Hz (AC-3)15 kW at 415 V AC 50 Hz (AC-3)15 kW at 440 V AC 50 Hz (AC-3)18.5 kW at 500 V AC 50 Hz (AC-3)18.5 kW at 660...690 V AC 50 Hz (AC-3)7.5 kW at 220...230 V AC 50 Hz (AC-3e)15 kW at 380...400 V AC 50 Hz (AC-3e)15 kW at 415 V AC 50 Hz (AC-3e)15 kW at 440 V AC 50 Hz (AC-3e)18.5 kW at 500 V AC 50 Hz (AC-3e)18.5 kW at 660...690 V AC 50 Hz (AC-3e) |
| Moottoriteho hevosvoimaa: | 2 hp at 115 V AC 60 Hz for 1 phase motors5 hp at 230/240 V AC 60 Hz for 1 phase motors10 hp at 200/208 V AC 60 Hz for 3 phases motors10 hp at 230/240 V AC 60 Hz for 3 phases motors20 hp at 460/480 V AC 60 Hz for 3 phases motors25 hp at 575/600 V AC 60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | AC/DC at 50/60 Hz AC/DC electronic |
| [Uc] ohjauspiirin jännite: | 100...250 V AC 50/60 Hz100...250 V DC |
| Käämityksen tyyppi: | AC/DC electronic |
| Apukoskettimen kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssikestojännite: | 6 kV conforming to IEC 60947 |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (at 60 °C) for signalling circuit50 A (at 60 °C) for power circuit |
| Irms nimellinen kytkentäkapasiteetti: | 140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1550 A at 440 V for power circuit conforming to IEC 60947 |
| Nimellinen katkaisukapasiteetti: | 550 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit60 A 40 °C - 10 min for power circuit138 A 40 °C - 1 min for power circuit260 A 40 °C - 10 s for power circuit430 A 40 °C - 1 s for power circuit |
| Associated fuse rating: | 10 A gG for signalling circuit conforming to IEC 60947-5-163 A gG at 63 A gG at |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 50 A 50 Hz for power circuit |
| [Ui] nimellinen eristysjännite: | Power circuit: 690 V conforming to IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-1 |
| Sähköinen kestävyys: | 2.1 Mcycles 29 A AC-3 at Ue 0.9 Mcycles 50 A AC-1 at Ue 2.1 Mcycles 29 A AC-3e at Ue |
| Tehohäviö per napa: | 2 W AC-35 W AC-12 W AC-3e |
| Suojakansi: | With |
| Asennustuki: | PlateRail |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1IEC 60335-1 |
| Tuotesertifikaatit: | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)UKCA |
| Liitännät - liittimet: | Control circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible with cable endControl circuit: screw clamp terminals 2 cable(s) 1...2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²solidControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²solidPower circuit: screw clamp terminals 1 cable(s) 2.5...10 mm²flexible without cable endPower circuit: screw clamp terminals 2 cable(s) 2.5...10 mm²flexible without cable endPower circuit: screw clamp terminals 1 cable(s) 1...10 mm²flexible with cable endPower circuit: screw clamp terminals 2 cable(s) 1.5...6 mm²flexible with cable endPower circuit: screw clamp terminals 1 cable(s) 1.5...10 mm²solidPower circuit: screw clamp terminals 2 cable(s) 2.5...10 mm²solid |
| Kiristysmomentti: | Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Power circuit: 2.5 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmPower circuit: 2.5 N.m - on screw clamp terminals - with screwdriver Philips No 2Power circuit: 2.5 N.m - on screw clamp terminals - with screwdriver pozidriv No 2 M4Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver pozidriv No 2 M3.5 |
| Toiminta-aika: | 45...55 ms closing20...90 ms opening |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mekaaninen kestävyys: | 15 Mcycles |
| Suurin toimintataajuus: | 3600 cyc/h 60 °C |
| Käämitystekniikka: | Built-in bidirectional peak limiting |
|---|---|
| Ohjauspiirin jänniterajat: | 0.85...1.1 Uc (-40...60 °C):operational AC/DC1...1.1 Uc (60...70 °C):operational AC/DC |
| Käynnistysteho VA: | 25 VA 50/60 Hz (at 20 °C) |
| Käynnistysteho W: | 18 W at 20 °C |
| Pitojännitteen kulutus VA: | 1.6 VA (at 20 °C) 50/60 Hz |
| Pitojännitteen kulutus W: | 1.1 W at 20 °C |
| Lämmön hajaantuminen: | 1.1 W at 50/60 Hz |
| Apukoskettimien tyyppi: | type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1 |
| Merkkipiirin taajuus: | 25...400 Hz |
| Minimi kytkentävirta: | 5 mA for signalling circuit |
| Minimi kytkentäjännite: | 17 V for signalling circuit |
| Non-overlap time: | 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact |
| Eristysresistanssi: | > 10 MOhm for signalling circuit |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 front face conforming to IEC 60529 |
|---|---|
| Suojakäsittely: | TH conforming to IEC 60068-2-30 |
| Likaantumisaste: | 3 |
| Ympäristön lämpötila käytön aikana: | -40...60 °C60...70 °C with derating |
| Ympäristön lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C conforming to IEC 60695-2-1 |
| Palonesto: | V1 conforming to UL 94 |
| Mekaaninen kestävyys: | Vibrations contactor open: 2 Gn, 5...300 HzVibrations contactor closed: 4 Gn, 5...300 HzShocks contactor closed: 15 Gn for 11 msShocks contactor open: 8 Gn for 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 92 mm |
| Tuotteen paino: | 0.438 kg |
| Väri: | Grey (SE GREY 6)Green (SE GREEN 2) |
| Kestävän kehityksen tarjonnan tila: | Green Premium productREACh Regulation |
| EAN-koodi: | 3606480987779 |
|---|
