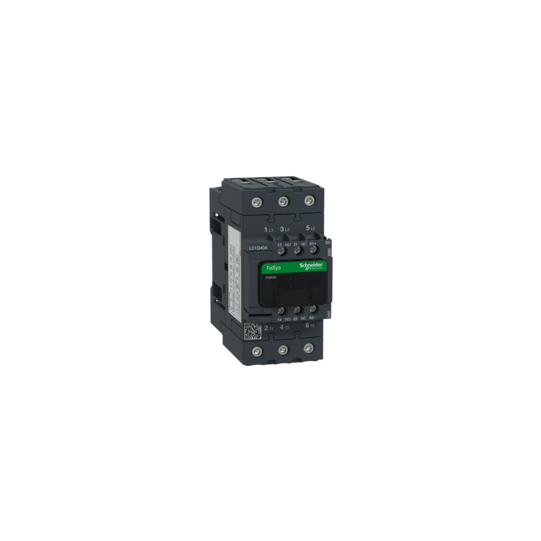

TeSys D -kontaktori - 3P - <= 440 V - 40 A AC-3 - 24 V DC-käämi - LC1D40ABBE
SKU: LC1D40ABBE
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P - <= 440 V - 40 A AC-3 - 24 V DC-käämi - LC1D40ABBE
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys D GreenTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttö: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3AC-3e |
| Napojen kuvaus: | 3P |
| Napakoskettimien kokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: |
| [Ie] nimelliskäyttövirta: | 60 A (at 40 A (at 40 A (at |
| Moottoriteho kW: | 11 kW at 220...230 V AC 50 Hz (AC-3)18.5 kW at 380...400 V AC 50 Hz (AC-3)22 kW at 415 V AC 50 Hz (AC-3)22 kW at 440 V AC 50 Hz (AC-3)22 kW at 500 V AC 50 Hz (AC-3)30 kW at 660...690 V AC 50 Hz (AC-3)11 kW at 220...230 V AC 50 Hz (AC-3e)18.5 kW at 380...400 V AC 50 Hz (AC-3e)22 kW at 415 V AC 50 Hz (AC-3e)22 kW at 440 V AC 50 Hz (AC-3e)22 kW at 500 V AC 50 Hz (AC-3e)30 kW at 660...690 V AC 50 Hz (AC-3e) |
| Moottoriteho hv: | 3 hp at 115 V AC 60 Hz for 1 phase motors5 hp at 230/240 V AC 60 Hz for 1 phase motors10 hp at 200/208 V AC 60 Hz for 3 phases motors10 hp at 230/240 V AC 60 Hz for 3 phases motors30 hp at 460/480 V AC 60 Hz for 3 phases motors30 hp at 575/600 V AC 60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | DC DC low consumption |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Kelan tyyppi: | DC low consumption |
| Apukoskettimien kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännite: | 6 kV conforming to IEC 60947 |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 60 A (at 60 °C) for power circuit10 A (at 60 °C) for signalling circuit |
| Irms nimelliskytkentäkyky: | 800 A at 440 V for power circuit conforming to IEC 60947140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1 |
| Nimellinen katkaisukyky: | 800 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 72 A 40 °C - 10 min for power circuit165 A 40 °C - 1 min for power circuit320 A 40 °C - 10 s for power circuit720 A 40 °C - 1 s for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit |
| Liittyvä sulakekoko: | 80 A gG at 80 A gG at 10 A gG for signalling circuit conforming to IEC 60947-5-1 |
| Keskimääräinen impedanssi: | 1.5 mOhm - Ith 60 A 50 Hz for power circuit |
| [Ui] nimelliseristysjännite: | Power circuit: 690 V conforming to IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-1 |
| Sähkömekaaninen kestävyys: | 2 Mcycles 35 A AC-3 at Ue 0.7 Mcycles 60 A AC-1 at Ue 2 Mcycles 35 A AC-3e at Ue |
| Tehohäviö per napa: | 5.4 W AC-12.4 W AC-32.4 W AC-3e |
| Suojakansi: | With |
| Asennustuki: | LevyKisko |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1IEC 60335-1 |
| Tuotesertifikaatit: | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)UKCA |
| Liitännät - liittimet: | Power circuit: EverLink BTR screw connectors 1 cable(s) 1...35 mm²solidPower circuit: EverLink BTR screw connectors 2 cable(s) 1...25 mm²solidPower circuit: EverLink BTR screw connectors 1 cable(s) 1...35 mm²flexible without cable endPower circuit: EverLink BTR screw connectors 2 cable(s) 1...25 mm²flexible without cable endPower circuit: EverLink BTR screw connectors 1 cable(s) 1...35 mm²flexible with cable endPower circuit: EverLink BTR screw connectors 2 cable(s) 1...25 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²solidControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²solidControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible with cable endControl circuit: screw clamp terminals 2 cable(s) 1...2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²flexible without cable end |
| Kiristysmomentti: | Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Power circuit: 8 N.m - on EverLink BTR screw connectors - cable 25...35 mm² hexagonal screw head 4 mmPower circuit: 5 N.m - on EverLink BTR screw connectors - cable 1...25 mm² hexagonal screw head 4 mmPower circuit: 5 N.m - with screwdriver pozidriv No 2Control circuit: 1.7 N.m - with screwdriver pozidriv No 2 |
| Käyttöaika: | 55...65 ms closing20...120 ms opening (date code >= 17221)20...80 ms opening (date code >= 18011) |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mekaaninen kestävyys: | 6 Mcycles |
| Suurin toimintanopeus: | 3600 cyc/h 60 °C |
| Kelatekniikka: | Sisäänrakennettu kaksisuuntainen huippurajoitus |
|---|---|
| Ohjauspiirin jänniterajat: | 0.8...1.2 Uc (-40...60 °C):operational DC1...1.2 Uc (60...70 °C):operational DC |
| Kytkentäteho W: | 11 W at 20 °C |
| Pitävän tilan virrankulutus W: | 0.5 W at 20 °C |
| Lämmönhukka: | 0.5 W |
| Apukoskettimien tyyppi: | type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1 |
| Signaalipiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA for signalling circuit |
| Pienin kytkentäjännite: | 17 V for signalling circuit |
| Ei-päällekkäinen aika: | 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact |
| Eristysvastus: | > 10 MOhm for signalling circuit |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 front face conforming to IEC 60529 |
|---|---|
| Suojakäsittely: | TH conforming to IEC 60068-2-30 |
| Saastumisaste: | 3 |
| Ympäristön käyttölämpötila: | -40...60 °C60...70 °C with derating |
| Ympäristön varastointilämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C conforming to IEC 60695-2-1 |
| Palonesto: | V1 conforming to UL 94 |
| Mekaaninen kestävyys: | Vibrations contactor open: 2 Gn, 5...300 HzVibrations contactor closed: 4 Gn, 5...300 HzShocks contactor open: 10 Gn for 11 msShocks contactor closed: 15 Gn for 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 55 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 0.992 kg |
| Väri: | Harmaa (SE GREY 6)Vihreä (SE GREEN 2) |
| Kestävän kehityksen tuotestatus: | Green Premium tuoteREACh-asetus |
| EAN-koodi: | 3606480987816 |
|---|
