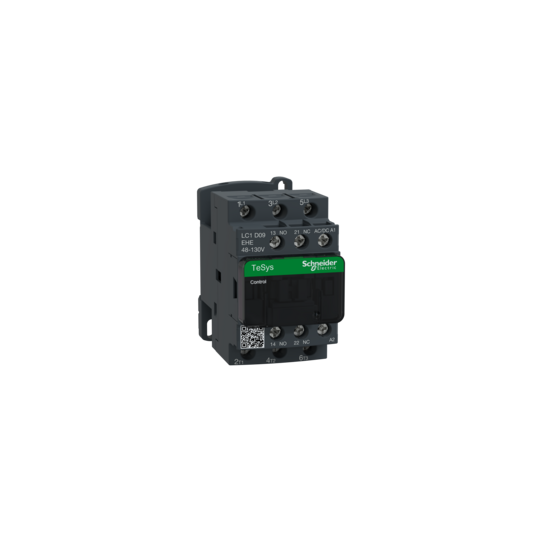

TeSys D -kontaktori - 3P - <= 440 V - 9 A AC-3 - 48...130 V AC/DC-kela - LC1D09EHE
SKU: LC1D09EHE
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 3P - <= 440 V - 9 A AC-3 - 48...130 V AC/DC-kela - LC1D09EHE
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Mallisto: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys D GreenTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Resistiivinen kuormaMoottorin ohjaus |
| Käyttöluokka: | AC-3AC-1AC-3e |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 9 A (klo 25 A (klo 9 A (klo |
| Moottoriteho kW: | 2.2 kW at 220...230 V AC 50 Hz (AC-3)4 kW at 380...400 V AC 50 Hz (AC-3)4 kW at 415 V AC 50 Hz (AC-3)4 kW at 440 V AC 50 Hz (AC-3)5.5 kW at 500 V AC 50 Hz (AC-3)5.5 kW at 660...690 V AC 50 Hz (AC-3)2.2 kW at 220...230 V AC 50 Hz (AC-3e)4 kW at 380...400 V AC 50 Hz (AC-3e)4 kW at 415 V AC 50 Hz (AC-3e)4 kW at 440 V AC 50 Hz (AC-3e)5.5 kW at 500 V AC 50 Hz (AC-3e)5.5 kW at 660...690 V AC 50 Hz (AC-3e) |
| Moottoriteho hp: | 0.33 hp at 115 V AC 60 Hz for 1 phase motors1 hp at 230/240 V AC 60 Hz for 1 phase motors2 hp at 200/208 V AC 60 Hz for 3 phases motors2 hp at 230/240 V AC 60 Hz for 3 phases motors5 hp at 460/480 V AC 60 Hz for 3 phases motors7.5 hp at 575/600 V AC 60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | AC/DC at 50/60 Hz AC/DC electronic |
| [Uc] ohjauspiirin jännite: | 48...130 V AC 50/60 Hz48...130 V DC |
| Kelatyyppi: | AC/DC electronic |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellissyöksyvirrankesto: | 6 kV conforming to IEC 60947 |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (klo 60 °C) for signalling circuit25 A (klo 60 °C) for power circuit |
| Irms nimellinen kytkentävirta: | 250 A at 440 V for power circuit conforming to IEC 60947140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1 |
| Nimellinen katkaisukyky: | 250 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit30 A 40 °C - 10 min for power circuit61 A 40 °C - 1 min for power circuit105 A 40 °C - 10 s for power circuit210 A 40 °C - 1 s for power circuit |
| Liittyvä sulakekoko: | 10 A gG for signalling circuit conforming to IEC 60947-5-125 A gG klo 20 A gG klo |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 25 A 50 Hz for power circuit |
| [Ui] nimellinen eristysjännite: | Power circuit: 690 V conforming to IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-1 |
| Sähköinen kestävyys: | 2.4 Mcycles 8 A AC-3 at Ue 0.6 Mcycles 25 A AC-1 at Ue 2.4 Mcycles 8 A AC-3e at Ue |
| Tehohäviö napaa kohti: | 1.56 W AC-10.2 W AC-30.2 W AC-3e |
| Suojakansi: | Sisältää |
| Asennustuki: | LevyKisko |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1IEC 60335-1 |
| Tuotesertifikaatit: | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)UKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm²joustava ilman johdinpäätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...4 mm²joustava ilman johdinpäätäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm²joustava johdinpäälläOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...2.5 mm²joustava johdinpäälläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm²solidOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...4 mm²solidTehopiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm²joustava ilman johdinpäätäTehopiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...4 mm²joustava ilman johdinpäätäTehopiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm²joustava johdinpäälläTehopiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...2.5 mm²joustava johdinpäälläTehopiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm²solidTehopiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...4 mm²solid |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - litteällä ruuvitaltalla Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - Philips-ruuvitaltalla nro 2Tehopiiri: 1.7 N.m - ruuvipuristusliittimissä - litteällä ruuvitaltalla Ø 6 mmTehopiiri: 1.7 N.m - ruuvipuristusliittimissä - Philips-ruuvitaltalla nro 2Tehopiiri: 1.7 N.m - ruuvipuristusliittimissä - Pozidriv-ruuvitaltalla nro 2 M4Ohjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - Pozidriv-ruuvitaltalla nro 2 M3.5 |
| Käyttöaika: | 45...55 ms sulkeutuu20...90 ms avautuu |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktoria nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktoria mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 15 Mcycles |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Kelateknologia: | Sisäänrakennettu kaksisuuntainen huippurajaus |
|---|---|
| Ohjauspiirin jänniterajat: | 0.85...1.1 Uc (-40...60 °C):käyttö AC/DC1...1.1 Uc (60...70 °C):käyttö AC/DC |
| Kytkentäteho VA: | 25 VA 50/60 Hz (klo 20 °C) |
| Kytkentäteho W: | 24 W at 20 °C |
| Pitävä tehonkulutus VA: | 1.3 VA (klo 20 °C) 50/60 Hz |
| Pitävä tehonkulutus W: | 0.8 W at 20 °C |
| Lämmönpoisto: | 0.8 W at 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisestipeilikosketintyyppi 1 NC standardin IEC 60947-4-1 mukaisesti |
| Signaalipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA for signalling circuit |
| Minimikytkentäjännite: | 17 V for signalling circuit |
| Limittymätön aika: | 1.5 ms virran katkaisun yhteydessä NC- ja NO-koskettimen välillä1.5 ms virran kytkemisen yhteydessä NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm for signalling circuit |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaisesti |
|---|---|
| Suojauskäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön lämpötila käytössä: | -40...60 °C60...70 °C tehonvähennyksellä |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Paloa hidastava: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 0.368 kg |
| Väri: | Harmaa (SE GREY 6)Vihreä (SE GREEN 2) |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480987649 |
|---|
