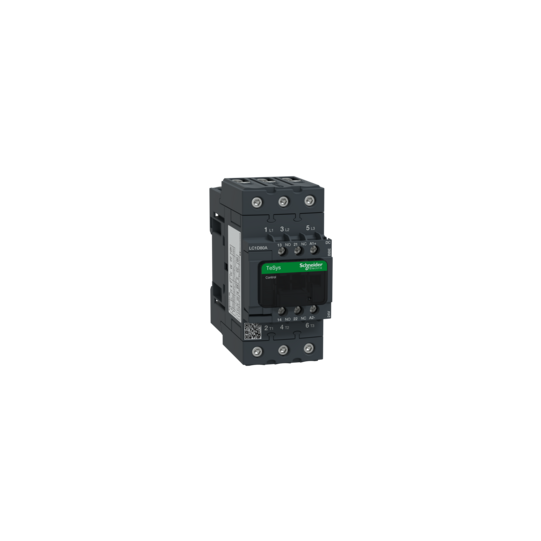

TeSys D kontaktori 3P 66A AC-3 max 440V kela 24V DC EverLink - LC1D80ABBE
SKU: LC1D80ABBE
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D kontaktori 3P 66A AC-3 max 440V kela 24V DC EverLink - LC1D80ABBE
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuotesarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys D GreenTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-1 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehovirta: |
| [Ie] nimelliskäyttövirta: | 80 A (66 A ( |
| Moottorin teho kW: | 18.5 kW AC 220...230 V 50 Hz (AC-3)37 kW AC 380...400 V 50 Hz (AC-3)37 kW AC 415 V 50 Hz (AC-3)37 kW AC 440 V 50 Hz (AC-3)37 kW AC 500 V 50 Hz (AC-3)37 kW AC 660...690 V 50 Hz (AC-3) |
| Moottorin teho hv: | 5 hv 115 V AC 60 Hz 1-vaihemoottoreille10 hv 230/240 V AC 60 Hz 1-vaihemoottoreille20 hv 200/208 V AC 60 Hz 3-vaihemoottoreille20 hv 230/240 V AC 60 Hz 3-vaihemoottoreille40 hv 460/480 V AC 60 Hz 3-vaihemoottoreille50 hv 575/600 V AC 60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | Tasavirta, pieni virrankulutus |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Kelan tyyppi: | Tasavirta, pieni virrankulutus |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellissyöksyjännitekesto: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 80 A (60 °C) tehovirralle10 A (60 °C) merkinantovirralle |
| Irms nimellisvalmistuskapasiteetti: | 140 A AC merkinantovirralle standardin IEC 60947-5-1 mukaisesti250 A DC merkinantovirralle standardin IEC 60947-5-1 mukaisesti1000 A 440 V AC tehovirralle standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukapasiteetti: | 1000 A 440 V tehovirralle standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen virtakesto: | 110 A 40 °C - 10 min tehovirralle260 A 40 °C - 1 min tehovirralle520 A 40 °C - 10 s tehovirralle900 A 40 °C - 1 s tehovirralle100 A - 1 s merkinantovirralle120 A - 500 ms merkinantovirralle140 A - 100 ms merkinantovirralle |
| Liittyvän sulakkeen luokitus: | 125 A gG 125 A gG 10 A gG merkinantovirralle standardin IEC 60947-5-1 mukaisesti |
| Keskimääräinen impedanssi: | 1.5 mOhm - Ith 80 A 50 Hz tehovirralle |
| [Ui] nimellinen eristysjännite: | Tehovirta: 690 V standardin IEC 60947-4-1 mukaisestiMerkinantovirta: 690 V standardin IEC 60947-1 mukaisesti |
| Sähköinen kestävyys: | 1 Mjaksoa 66 A AC-3 nimellisjännitteellä 0.5 Mjaksoa 80 A AC-1 nimellisjännitteellä |
| Tehohäviö napaa kohden: | 9.6 W AC-16.5 W AC-3 |
| Suojakansi: | Sisältää |
| Asennustuki: | KiskoLevy |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1IEC 60335-1 |
| Tuotesertifikaatit: | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)UKCA |
| Liitännät - terminaalit: | Ohjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelin päätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelin päätettäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelin päätteen kanssaOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelin päätteen kanssaOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²kiinteäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²kiinteäTehovirta: EverLink BTR -ruuviliittimet 1 kaapeli(a) 1...35 mm²joustava ilman kaapelin päätettäTehovirta: EverLink BTR -ruuviliittimet 1 kaapeli(a) 1...35 mm²joustava kaapelin päätteen kanssaTehovirta: EverLink BTR -ruuviliittimet 1 kaapeli(a) 1...35 mm²kiinteäTehovirta: EverLink BTR -ruuviliittimet 2 kaapeli(a) 1...25 mm²joustava ilman kaapelin päätettäTehovirta: EverLink BTR -ruuviliittimet 2 kaapeli(a) 1...25 mm²joustava kaapelin päätteen kanssaTehovirta: EverLink BTR -ruuviliittimet 2 kaapeli(a) 1...25 mm²kiinteä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - litteäkärkisellä ruuvimeisselillä Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - Philips-ruuvimeisselillä No 2Tehovirta: 8 N.m - EverLink BTR -ruuviliittimissä - kaapeli 25...35 mm² kuusiokantaruuvi 4 mmTehovirta: 5 N.m - EverLink BTR -ruuviliittimissä - kaapeli 1...25 mm² kuusiokantaruuvi 4 mmTehovirta: 5 N.m - Pozidriv-ruuvimeisselillä No 2 M4Ohjauspiiri: 1.7 N.m - Pozidriv-ruuvimeisselillä No 2 M3.5 |
| Käyttöaika: | 55...65 ms sulkeutuminen20...80 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 6 Mjaksoa |
| Suurin käyttöaste: | 3600 sykliä/h 60 °C |
| Kelateknologia: | Sisäänrakennettu kaksisuuntainen huippurajoitus |
|---|---|
| Ohjauspiirin jänniterajat: | 0.8...1.2 Uc (-40...60 °C):käyttö DC1...1.2 Uc (60...70 °C):käyttö DC |
| Käynnistysteho W: | 11 W 20 °C:ssa |
| Pitävä virrankulutus W: | 0.5 W 20 °C:ssa |
| Lämpöhäviö: | 0.5 W |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkkipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Päällekkäisyyden estoaika: | 1.5 ms virran katkaisun jälkeen NC- ja NO-koskettimien välillä1.5 ms virran kytkemisen jälkeen NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupinta standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteluokka: | 3 |
| Ympäristön käyttölämpötila: | -40...60 °C60...70 °C nimellisarvoa pienempänä |
| Ympäristön säilytyslämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 55 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 1.002 kg |
| Väri: | Harmaa (SE GREY 6)Vihreä (SE GREEN 2) |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481312358 |
|---|
