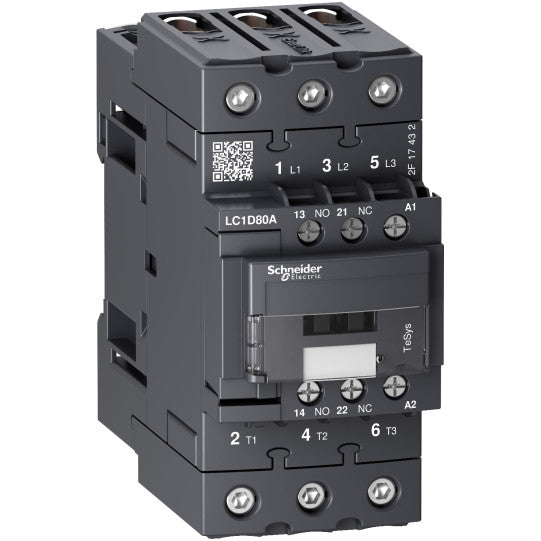

TeSys D -kontaktori, 3P, 66A, AC-3, enintään 440 V, kela 400 V AC 50/60 Hz - LC1D80AV7
SKU: LC1D80AV7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori, 3P, 66A, AC-3, enintään 440 V, kela 400 V AC 50/60 Hz - LC1D80AV7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuoteperhe: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttö: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3 |
| Napojen kuvaus: | 3P |
| Napakoskettimien kokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: 690 V AC 25...400 HzTehopiiri: 300 V DC |
| [Ie] nimelliskäyttövirta: | 80 A (kohdassa 66 A (kohdassa |
| Moottoriteho kW: | 18,5 kW 220...230 V AC 50 Hz (AC-3)37 kW 380...400 V AC 50 Hz (AC-3)37 kW 415 V AC 50 Hz (AC-3)37 kW 440 V AC 50 Hz (AC-3)37 kW 500 V AC 50 Hz (AC-3)37 kW 660...690 V AC 50 Hz (AC-3) |
| Moottoriteho hv: | 5 hv 115 V AC 60 Hz 1-vaihemoottoreille10 hv 230/240 V AC 60 Hz 1-vaihemoottoreille20 hv 200/208 V AC 60 Hz 3-vaihemoottoreille20 hv 230/240 V AC 60 Hz 3-vaihemoottoreille40 hv 460/480 V AC 60 Hz 3-vaihemoottoreille50 hv 575/600 V AC 60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 400 V AC 50/60 Hz |
| Apukoskettimien kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssin kestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C) merkinantopiiriin80 A (60 °C) tehopiiriin |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiirille IEC 60947-5-1 -standardin mukaisesti250 A DC merkinantopiirille IEC 60947-5-1 -standardin mukaisesti1000 A 440 V AC tehopiirille IEC 60947 -standardin mukaisesti |
| Nimellinen katkaisukyky: | 1000 A 440 V tehopiirille IEC 60947 -standardin mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 520 A 40 °C - 10 s tehopiiriin900 A 40 °C - 1 s tehopiiriin110 A 40 °C - 10 min tehopiiriin260 A 40 °C - 1 min tehopiiriin100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liittyvä sulakkeen luokitus: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaisesti125 A gG kohdassa 125 A gG kohdassa |
| Keskimääräinen impedanssi: | 1,5 mOhm - Ith 80 A 50 Hz tehopiiriin |
| [Ui] nimellinen eristysjännite: | Merkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiTehopiiri: 690 V standardin IEC 60947-4-1 mukaisesti |
| Sähkömekaaninen kesto: | 0,7 M sykliä 80 A AC-1 Ue:ssa 1 M sykliä 66 A AC-3 Ue:ssa |
| Tehonhäviö per napa: | 9,6 W AC-16,5 W AC-3 |
| Suojakansi: | Sisältää |
| Asennustuki: | LevyKisko |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1IEC 60335-1 |
| Tuotesertifikaatit: | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping) |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristusliittimet 2 kaapelia 1...2,5 mm²joustava johtopäälläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli 1...4 mm²joustava johtopäälläTehopiiri: EverLink BTR ruuviliittimet 1 kaapeli 1...35 mm²joustava johtopäälläTehopiiri: EverLink BTR ruuviliittimet 2 kaapelia 1...25 mm²joustava johtopäälläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli 1...4 mm²massiivinenOhjauspiiri: ruuvipuristusliittimet 2 kaapelia 1...4 mm²massiivinenTehopiiri: EverLink BTR ruuviliittimet 1 kaapeli 1...35 mm²massiivinenTehopiiri: EverLink BTR ruuviliittimet 2 kaapelia 1...25 mm²massiivinenOhjauspiiri: ruuvipuristusliittimet 1 kaapeli 1...4 mm²joustavaOhjauspiiri: ruuvipuristusliittimet 2 kaapelia 1...4 mm²joustavaTehopiiri: EverLink BTR ruuviliittimet 1 kaapeli 1...35 mm²joustavaTehopiiri: EverLink BTR ruuviliittimet 2 kaapelia 1...25 mm²joustava |
| Kiristysmomentti: | Ohjauspiiri: 1,7 N.m - ruuvipuristusliittimissä - ruuvitaltalla, tasapää Ø 6 mmOhjauspiiri: 1,7 N.m - ruuvipuristusliittimissä - ruuvitaltalla Philips No 2Tehopiiri: 8 N.m - EverLink BTR ruuviliittimissä - kaapeli 25...35 mm² kuusioruuvi, kanta 4 mmTehopiiri: 5 N.m - EverLink BTR ruuviliittimissä - kaapeli 1...25 mm² kuusioruuvi, kanta 4 mmOhjauspiiri: 1,7 N.m - ruuvipuristusliittimissä - ruuvitaltalla Pozidriv No 2Tehopiiri: 2,5 N.m - ruuvipuristusliittimissä - ruuvitaltalla Pozidriv No 2 |
| Käyttöaika: | 4...19 ms avautuminen12...26 ms sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 6 M sykliä |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Kelan tekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0,3...0,6 Uc (-40...70 °C):poiskytkentä AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):käyttö AC 50 Hz0,85...1,1 Uc (-40...60 °C):käyttö AC 60 Hz1...1,1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 140 VA 60 Hz cos phi 0,75 (20 °C)160 VA 50 Hz cos phi 0,75 (20 °C) |
| Pitävä tehonkulutus VA: | 13 VA 60 Hz cos phi 0,3 (20 °C)15 VA 50 Hz cos phi 0,3 (20 °C) |
| Lämmön hajaantuminen: | 4...5 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiiriin |
| Minimikytkentäjännite: | 17 V merkinantopiiriin |
| Päällekkäisyyden puuttumisaika: | 1,5 ms virran katkaisun yhteydessä NC- ja NO-koskettimen välillä1,5 ms virran kytkennän yhteydessä NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiriin |
| Kosketinyhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC1D |
| Tehoalue: | 15...25 kW 200...240 V 3 vaihetta30...50 kW 380...440 V 3 vaihetta30...50 kW 480...500 V 3 vaihetta |
| Moottorin käynnistimen tyyppi: | Suorakäynnistys-kontaktori |
| Kontaktorikelan jännite: | 400 V AC vakio |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön ilman käyttölämpötila: | -40...60 °C60...70 °C tehonlaskulla |
| Ympäristön ilman varastointilämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori kiinni: 15 Gn 11 msIskut, kontaktori auki: 10 Gn 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 55 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 0,86 kg |
| Väri: | Harmaa (SE GREY 6) |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481312235 |
|---|
