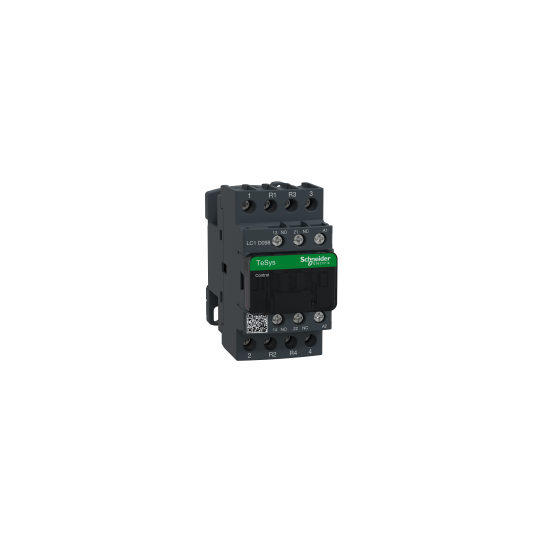

TeSys D -kontaktori - 4P (2 NO + 2 NC) - AC-1 - <= 440 V 25 A - 230 V AC -kela - LC1D128P7
SKU: LC1D128P7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 4P (2 NO + 2 NC) - AC-1 - <= 440 V 25 A - 230 V AC -kela - LC1D128P7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuoteperhe: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Resistiivinen kuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Navan kosketinkokoonpano: | 2 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 25 A (klo |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Apukoskettimen kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi-jännitekesto: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 25 A (60 °C:ssa) tehopiirille10 A (60 °C:ssa) signaalipiirille |
| Irms nimelliskytkentäkyky: | 250 A 440 V:lla tehopiirille standardin IEC 60947 mukaisesti140 A AC signaalipiirille standardin IEC 60947-5-1 mukaisesti250 A DC signaalipiirille standardin IEC 60947-5-1 mukaisesti |
| Nimellinen katkaisukyky: | 250 A 440 V:lla tehopiirille standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen virrankesto: | 105 A 40 °C - 10 s tehopiirille210 A 40 °C - 1 s tehopiirille30 A 40 °C - 10 min tehopiirille61 A 40 °C - 1 min tehopiirille100 A - 1 s signaalipiirille120 A - 500 ms signaalipiirille140 A - 100 ms signaalipiirille |
| Liittyvä sulakekoko: | 10 A gG signaalipiirille standardin IEC 60947-5-1 mukaisesti40 A gG at 25 A gG at |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 25 A 50 Hz tehopiirille |
| [Ui] nimelliseristysjännite: | Tehopiiri: 690 V standardin IEC 60947-4-1 mukaisestiTehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituSignaalipiiri: 690 V standardin IEC 60947-1 mukaisestiSignaalipiiri: 600 V CSA-sertifioituSignaalipiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 0.8 Msykliä 25 A AC-1, Ue |
| Tehohäviö napaa kohti: | 1.56 W AC-1 |
| Suojakansi: | Sisältää |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | RINAGOSTCSAULLROS (Lloyds register of shipping)DNVCCCGLBVUKCA |
| Liitännät - liittimet: | Tehopiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²joustava ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm²joustava ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²joustava kaapelin pään kanssaTehopiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...2.5 mm²joustava kaapelin pään kanssaTehopiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²massiivinen ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm²massiivinen ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...2.5 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²massiivinen ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm²massiivinen ilman kaapelin päätä |
| Kiristysmomentti: | Tehopiiri: 1.7 N.m - ruuvipuristinliittimissä - ruuvimeisselillä litteä Ø 6 mmTehopiiri: 1.7 N.m - ruuvipuristinliittimissä - ruuvimeisselillä Philips No 2Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - ruuvimeisselillä litteä Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - ruuvimeisselillä Philips No 2Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - ruuvimeisselillä pozidriv No 2Tehopiiri: 2.5 N.m - ruuvipuristinliittimissä - ruuvimeisselillä pozidriv No 2 |
| Toiminta-aika: | 12...22 ms sulkeutuminen4...19 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 15 Msycle |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):irrotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (20 °C:ssa)70 VA 50 Hz cos phi 0.75 (20 °C:ssa) |
| Pitävä virrankulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (20 °C:ssa)7 VA 50 Hz cos phi 0.3 (20 °C:ssa) |
| Lämmönhaihdutus: | 2...3 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Signaalipiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA signaalipiirille |
| Pienin kytkentäjännite: | 17 V signaalipiirille |
| Ei-päällekkäinen aika: | 1.5 ms jännitteettömäksi kytkettäessä NC- ja NO-koskettimien välillä1.5 ms jännitteiseksi kytkettäessä NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm signaalipiirille |
| Yhteensopivuus: | M6 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytön aikana: | -40...60 °C60...70 °C alhaisemmalla teholla |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinät, kontaktori auki: 2 Gn, 5...300 HzTärinät, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 92 mm |
| Tuotteen paino: | 0.365 kg |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110250008 |
|---|
