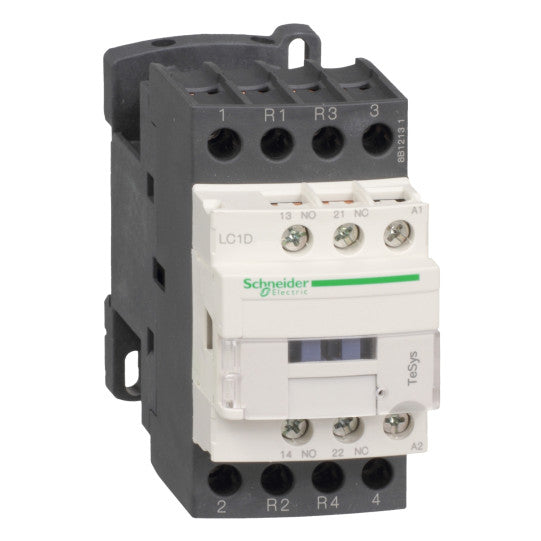

TeSys D -kontaktori - 4P (2 NO + 2 NC) - AC-1 - <= 440 V 40 A - 220 V AC-kela - LC1D258M7
SKU: LC1D258M7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 4P (2 NO + 2 NC) - AC-1 - <= 440 V 40 A - 220 V AC-kela - LC1D258M7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuotesarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorisovellus: | Resistiivinen kuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 2 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 40 A (klo |
| Ohjauspiirin tyyppi: | AC taajuudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 220 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) signaalipiirille40 A (60 °C:ssa) tehopiirille |
| Irms nimellinen kytkentäkyky: | 140 A AC signaalipiirille standardin IEC 60947-5-1 mukaisesti250 A DC signaalipiirille standardin IEC 60947-5-1 mukaisesti450 A 440 V:ssa tehopiirille standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukyky: | 450 A 440 V:ssa tehopiirille standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 240 A 40 °C - 10 s tehopiirille380 A 40 °C - 1 s tehopiirille50 A 40 °C - 10 min tehopiirille120 A 40 °C - 1 min tehopiirille100 A - 1 s signaalipiirille120 A - 500 ms signaalipiirille140 A - 100 ms signaalipiirille |
| Liittyvä sulakekoko: | 10 A gG signaalipiirille standardin IEC 60947-5-1 mukaisesti63 A gG klo 40 A gG klo |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 40 A 50 Hz tehopiirille |
| [Ui] nimelliseristysjännite: | Tehopiiri: 690 V standardin IEC 60947-4-1 mukaisestiTehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituSignaalipiiri: 690 V standardin IEC 60947-1 mukaisestiSignaalipiiri: 600 V CSA-sertifioituSignaalipiiri: 600 V UL-sertifioitu |
| Sähkömekaaninen kestävyys: | 1,4 M jaksoa 40 A AC-1 Ue:ssa |
| Tehohäviö per napa: | 3,2 W AC-1 |
| Suojakansi: | Kanssa |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | CSAGLBVGOSTULCCCDNVLROS (Lloyds register of shipping)RINAUKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätettäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm² taipuisa kaapelipäätteelläOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...2,5 mm² taipuisa kaapelipäätteelläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm² massiivinen ilman kaapelipäätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm² massiivinen ilman kaapelipäätettäTehopiiri: liitin 1 kaapeli(a) 2,5...10 mm² taipuisa ilman kaapelipäätettäTehopiiri: liitin 2 kaapeli(a) 2,5...10 mm² taipuisa ilman kaapelipäätettäTehopiiri: liitin 1 kaapeli(a) 2,5...10 mm² taipuisa kaapelipäätteelläTehopiiri: liitin 2 kaapeli(a) 2,5...10 mm² taipuisa kaapelipäätteelläTehopiiri: liitin 1 kaapeli(a) 2,5...16 mm² massiivinen ilman kaapelipäätettäTehopiiri: liitin 2 kaapeli(a) 2,5...16 mm² massiivinen ilman kaapelipäätettä |
| Kiristysmomentti: | Ohjauspiiri: 1,7 N.m - ruuvipuristusliittimiin - ruuvitaltalla, tasapäinen Ø 6 mmOhjauspiiri: 1,7 N.m - ruuvipuristusliittimiin - ruuvitaltalla, Philips No 2Tehopiiri: 1,8 N.m - liittimeen - ruuvitaltalla, tasapäinen Ø 6 mmTehopiiri: 1,8 N.m - liittimeen - ruuvitaltalla, Philips No 2Ohjauspiiri: 1,7 N.m - ruuvipuristusliittimiin - ruuvitaltalla, Pozidriv No 2Tehopiiri: 2,5 N.m - ruuvipuristusliittimiin - ruuvitaltalla, Pozidriv No 2 |
| Käyttöaika: | 12...22 ms sulkeutuminen4...19 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 15 M jaksoa |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua vaimentimen moduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0,3...0,6 Uc (-40...70 °C):pudotus AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):käyttö AC 50 Hz0,85...1,1 Uc (-40...60 °C):käyttö AC 60 Hz1...1,1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0,75 (20 °C:ssa)70 VA 50 Hz cos phi 0,75 (20 °C:ssa) |
| Pitoa kuluttava teho VA: | 7,5 VA 60 Hz cos phi 0,3 (20 °C:ssa)7 VA 50 Hz cos phi 0,3 (20 °C:ssa) |
| Lämpöhäviö: | 2...3 W taajuudella 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Signaalipiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA signaalipiirille |
| Pienin kytkentäjännite: | 17 V signaalipiirille |
| Ei-päällekkäisyysaika: | 1,5 ms jännitteettömäksi kytkeytymisessä NC- ja NO-koskettimien välillä1,5 ms jännitteelliseksi kytkeytymisessä NC- ja NO-koskettimien välillä |
| Eristysresistanssi: | > 10 MOhm signaalipiirille |
| Yhteensopivuus kosketin: | M6 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön lämpötila käytössä: | -40...60 °C60...70 °C alennuksella |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonestokyky: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori kiinni: 15 Gn 11 msIskut kontaktori auki: 8 Gn 11 ms |
| Korkeus: | 105 mm |
| Leveys: | 45 mm |
| Syvyys: | 99 mm |
| Tuotteen paino: | 0,425 kg |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110294378 |
|---|
