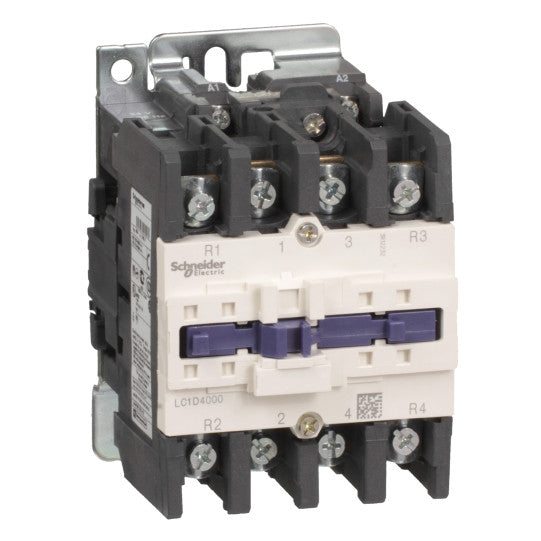

TeSys D -kontaktori - 4P (2 NO + 2 NC) - AC-1 <= 440 V 60 A 110 V AC 50/60 Hz kela - LC1D400086F7
SKU: LC1D400086F7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 4P (2 NO + 2 NC) - AC-1 <= 440 V 60 A 110 V AC 50/60 Hz kela - LC1D400086F7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Tuotesarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttötarkoitus: | Resistiivinen kuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 2 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 60 A (at |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 110 V AC 50/60 Hz |
| [Uimp] nimellisimpussinsietojännite: | 6 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 60 A (at 60 °C) for power circuit |
| Irms nimelliskytkentäkyky: | 800 A at 440 V for power circuit conforming to IEC 60947 |
| Nimellinen katkaisukyky: | 800 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 320 A 40 °C - 10 s for power circuit720 A 40 °C - 1 s for power circuit72 A 40 °C - 10 min for power circuit165 A 40 °C - 1 min for power circuit |
| Liittyvä sulakeluokitus: | 80 A gG at 80 A gG at |
| Keskimääräinen impedanssi: | 1.5 mOhm - Ith 60 A 50 Hz for power circuit |
| [Ui] nimelliseristysjännite: | Power circuit: 600 V CSA certifiedPower circuit: 600 V UL certifiedPower circuit: 690 V conforming to IEC 60947-4-1 |
| Sähköinen kestävyys: | 1.4 Mcycles 60 A AC-1 at Ue |
| Tehohäviö per napa: | 5.4 W AC-1 |
| Suojakansi: | Ilman |
| Asennustuki: | Levykisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | DNVLROS (Lloyds register of shipping)GLRINACCCBVULGOSTCSA |
| Liitännät - liittimet: | Ohjauspiiri: liittimet-rengasliittimet (ulkohalkaisija: 8 mm)Tehopiiri: liittimet-rengasliittimet (ulkohalkaisija: 16.5 mm) |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - rengasliittimiin - ruuvitaltalla, litteä Ø 6 mm M3.5Ohjauspiiri: 1.7 N.m - rengasliittimiin - Philips-ruuvitaltalla nro 2 M3.5Tehopiiri: 6 N.m - rengasliittimiin kuusiokoloruuvilla 10 mm M6 |
| Käyttöaika: | 4...19 ms avaaminen12...26 ms sulkeminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormituksella standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormituksella standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 6 Mcycles |
| Suurin toimintataajuus: | 3600 cyc/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):drop-out AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):operational AC 50 Hz0.85...1.1 Uc (-40...60 °C):operational AC 60 Hz1...1.1 Uc (60...70 °C):operational AC 50/60 Hz |
| Käynnistysteho VA: | 140 VA 60 Hz cos phi 0.75 (at 20 °C)160 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Pitoaaltotehon kulutus VA: | 13 VA 60 Hz cos phi 0.3 (at 20 °C)15 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Lämmönhaihdutus: | 4...5 W 50/60 Hz |
| Yhteensopivuus koskettimen kanssa: | M1 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaan |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytön aikana: | -40...60 °C60...70 °C alennuksella |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Palonesto: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinät, kontaktori auki: 2 Gn, 5...300 HzTärinät, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori kiinni: 15 Gn 11 msIskut, kontaktori auki: 10 Gn 11 ms |
| Korkeus: | 127 mm |
| Leveys: | 85 mm |
| Syvyys: | 125 mm |
| Tuotteen paino: | 1.44 kg |
| Kestävän kehityksen tarjoustila: | Green Premium -tuoteREACh vapaa SVHC:sta |
| EAN-koodi: | 3389118355873 |
|---|
