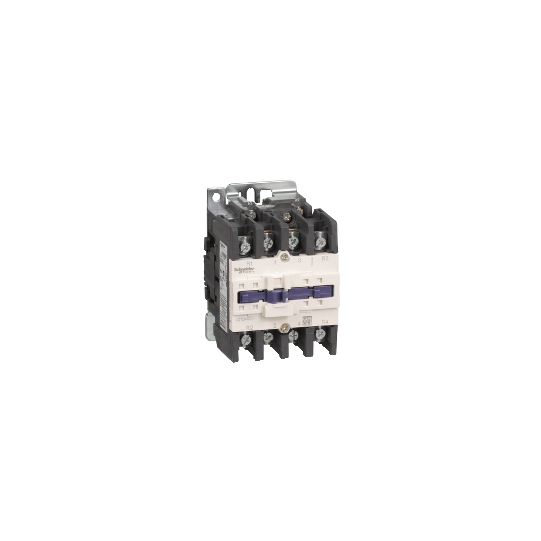

TeSys D kontaktori - 4P(2 NO + 2 NC) - AC-1 - <= 440 V 60 A - 48 V AC 50 Hz kela - LC1D40008E5
SKU: LC1D40008E5
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D kontaktori - 4P(2 NO + 2 NC) - AC-1 - <= 440 V 60 A - 48 V AC 50 Hz kela - LC1D40008E5
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Mallisto: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttötarkoitus: | Resistive load |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 2 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 60 A (at |
| Ohjauspiirin tyyppi: | AC at 50 Hz |
| [Uc] ohjauspiirin jännite: | 48 V AC 50 Hz |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV conforming to IEC 60947 |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 60 A (at 60 °C) for power circuit |
| Irms nimellinen kytkentäkyky: | 800 A at 440 V for power circuit conforming to IEC 60947 |
| Nimellinen katkaisukyky: | 800 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 320 A 40 °C - 10 s for power circuit720 A 40 °C - 1 s for power circuit72 A 40 °C - 10 min for power circuit165 A 40 °C - 1 min for power circuit |
| Liittyvä sulakeluokitus: | 80 A gG at 80 A gG at |
| Keskimääräinen impedanssi: | 1.5 mOhm - Ith 60 A 50 Hz for power circuit |
| [Ui] nimelliseristysjännite: | Power circuit: 600 V CSA certifiedPower circuit: 600 V UL certifiedPower circuit: 690 V conforming to IEC 60947-4-1 |
| Sähköinen kestävyys: | 1.4 Mcycles 60 A AC-1 at Ue |
| Tehohäviö per napa: | 5.4 W AC-1 |
| Suojakansi: | Ilman |
| Asennustuki: | RailPlate |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | GOSTBVCSAULCCCDNVLROS (Lloyds register of shipping)RINAGLUKCA |
| Liitännät - liittimet: | Control circuit: screw clamp terminals 2 cable(s) 1...2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²solid without cable endControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²solid without cable endPower circuit: screw clamp terminals 1 cable(s) 1...35 mm²flexible without cable endPower circuit: screw clamp terminals 2 cable(s) 1...25 mm²flexible without cable endPower circuit: screw clamp terminals 1 cable(s) 1...35 mm²flexible with cable endPower circuit: screw clamp terminals 2 cable(s) 1...25 mm²flexible with cable endPower circuit: screw clamp terminals 1 cable(s) 1...35 mm²solid without cable endPower circuit: screw clamp terminals 2 cable(s) 1...25 mm²solid without cable end |
| Kiristysmomentti: | Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Power circuit: 8 N.m - on screw clamp terminals - cable 25...35 mm² hexagonal screw head 4 mmPower circuit: 5 N.m - on screw clamp terminals - cable 1...25 mm² hexagonal screw head 4 mm |
| Käyttöaika: | 4...19 ms opening12...26 ms closing |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mekaaninen kestävyys: | 6 Mcycles |
| Suurin toimintataajuus: | 3600 cyc/h 60 °C |
| Kelan teknologia: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.8...1.1 Uc (-40...60 °C):operational AC 50 Hz0.3...0.6 Uc (-40...70 °C):drop-out AC 50 Hz1...1.1 Uc (60...70 °C):operational AC 50 Hz |
| Kytkentäteho VA: | 160 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Pitävä virrankulutus VA: | 15 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Lämmönhaihdutus: | 4...5 W at 50 Hz |
| Koskettimien yhteensopivuus: | M1 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 front face conforming to IEC 60529 |
|---|---|
| Suojakäsittely: | TH conforming to IEC 60068-2-30 |
| Saastumisaste: | 3 |
| Ympäristön käyttölämpötila: | -40...60 °C60...70 °C with derating |
| Ympäristön säilytyslämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C conforming to IEC 60695-2-1 |
| Palonkestävyys: | V1 conforming to UL 94 |
| Mekaaninen kestävyys: | Vibrations contactor open: 2 Gn, 5...300 HzVibrations contactor closed: 4 Gn, 5...300 HzShocks contactor closed: 15 Gn for 11 msShocks contactor open: 10 Gn for 11 ms |
| Korkeus: | 127 mm |
| Leveys: | 85 mm |
| Syvyys: | 125 mm |
| Tuotteen paino: | 1.44 kg |
| Kestävän kehityksen tarjoamat tuotteet: | Green Premium productREACh Regulation |
| EAN-koodi: | 3389110070224 |
|---|
