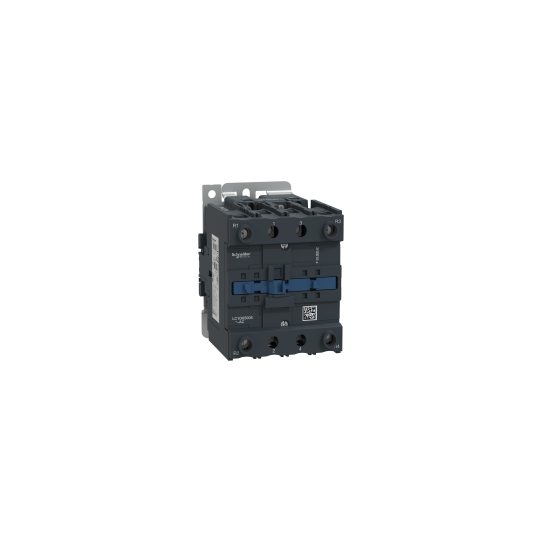

TeSys D -kontaktori - 4P(2 kpl NO + 2 kpl NC) - AC-1 <= 440 V 80 A - 48 V AC 50/60 Hz kela - LC1D65008E7
SKU: LC1D65008E7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 4P(2 kpl NO + 2 kpl NC) - AC-1 <= 440 V 80 A - 48 V AC 50/60 Hz kela - LC1D65008E7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Tuotevalikoima: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kosketin |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin sovellus: | Resistiivinen kuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 2 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 80 A (at |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 48 V AC 50/60 Hz |
| [Uimp] nimellisimpulssin kestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 80 A (60 °C:ssa) päävirtapiirille |
| Irms nimellinen kytkentäkyky: | 1000 A 440 V:lla päävirtapiirille standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukyky: | 1000 A 440 V:lla päävirtapiirille standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 520 A 40 °C - 10 s päävirtapiirille900 A 40 °C - 1 s päävirtapiirille110 A 40 °C - 10 min päävirtapiirille260 A 40 °C - 1 min päävirtapiirille |
| Liittyvä sulakekoko: | 125 A gG 125 A gG:llä |
| Keskimääräinen impedanssi: | 1.5 mOhm - Ith 80 A 50 Hz päävirtapiirille |
| [Ui] nimellinen eristysjännite: | Power circuit: 600 V CSA-sertifioituPower circuit: 600 V UL-sertifioituPower circuit: 690 V standardin IEC 60947-4-1 mukaisesti |
| Sähköinen kestävyys: | 1.4 Mcycles 80 A AC-1 Ue:llä |
| Tehohäviö per napa: | 9.6 W AC-1 |
| Suojakansi: | Ilman |
| Asennustuki: | Levykisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | GLBVULDNVLROS (Lloyds register of shipping)CCCCSARINAGOSTUKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...2.5 mm²joustava johtopäätteelläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava ilman johtopäätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²joustava ilman johtopäätettäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava johtopäätteelläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman johtopäätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman johtopäätettäPäävirtapiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...35 mm²joustava ilman johtopäätettäPäävirtapiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...25 mm²joustava ilman johtopäätettäPäävirtapiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...35 mm²joustava johtopäätteelläPäävirtapiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...25 mm²joustava johtopäätteelläPäävirtapiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...35 mm²kiinteä ilman johtopäätettäPäävirtapiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...25 mm²kiinteä ilman johtopäätettä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - litteällä ruuvitaltalla Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - Philips-ruuvitaltalla No 2Päävirtapiiri: 8 N.m - ruuvipuristusliittimissä - kaapeli 25...35 mm² kuusikulmainen ruuvipää 4 mmPäävirtapiiri: 5 N.m - ruuvipuristusliittimissä - kaapeli 1...25 mm² kuusikulmainen ruuvipää 4 mm |
| Käyttöaika: | 4...19 ms avaaminen12...26 ms sulkeminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1B10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 6 Mcycles |
| Suurin toimintanopeus: | 3600 sykliä/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):irrotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA:ssa: | 140 VA 60 Hz cos fii 0.75 (20 °C:ssa)160 VA 50 Hz cos fii 0.75 (20 °C:ssa) |
| Pitävä virrankulutus VA:ssa: | 13 VA 60 Hz cos fii 0.3 (20 °C:ssa)15 VA 50 Hz cos fii 0.3 (20 °C:ssa) |
| Lämmönhajonta: | 4...5 W 50/60 Hz:llä |
| Kontaktin yhteensopivuus: | M1 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C tehon alenemisella |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinät kontaktori auki: 2 Gn, 5...300 HzTärinät kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori kiinni: 15 Gn 11 msIskut kontaktori auki: 10 Gn 11 ms |
| Korkeus: | 127 mm |
| Leveys: | 85 mm |
| Syvyys: | 125 mm |
| Tuotteen paino: | 1.45 kg |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110072891 |
|---|
