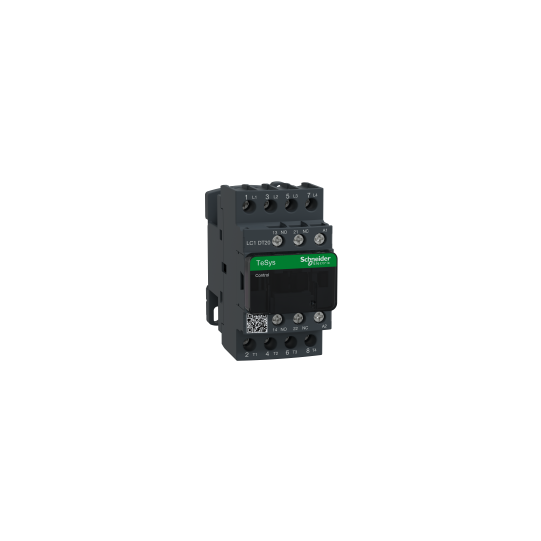

TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 20 A - 24 V AC 50/60 Hz kela - LC1DT20B7
SKU: LC1DT20B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 20 A - 24 V AC 50/60 Hz kela - LC1DT20B7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuotesarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttötarkoitus: | Resistanssikuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Navan kosketinrakenne: | 4 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 20 A (at |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Apukosketinrakenne: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C) merkinantopiiriin20 A (60 °C) tehopiiriin |
| Irms nimellisvalmistuskapasiteetti: | 140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti250 A 440 V tehopiiriin standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukapasiteetti: | 250 A 440 V tehopiiriin standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 30 A 40 °C - 10 min tehopiiriin61 A 40 °C - 1 min tehopiiriin105 A 40 °C - 10 s tehopiiriin210 A 40 °C - 1 s tehopiiriin100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liittyvä sulakekoko: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaisesti25 A gG 20 A gG |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 20 A 50 Hz tehopiiriin |
| [Ui] nimelliseristysjännite: | Power circuit: 600 V CSA-sertifioituPower circuit: 600 V UL-sertifioituSignalling circuit: 690 V standardin IEC 60947-1 mukaisestiSignalling circuit: 600 V CSA-sertifioituSignalling circuit: 600 V UL-sertifioituPower circuit: 690 V standardin IEC 60947-4-1 mukaisesti |
| Tehohäviö per napa: | 1.56 W AC-1 |
| Suojakansi: | Sisältää |
| Kiinnitystuki: | PlateRail |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | GOSTULCSARINACCCBVGLLROS (Lloyds register of shipping)DNV |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm²joustava johdinpään kanssaOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava ilman johdinpäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²joustava ilman johdinpäätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava johdinpään kanssaOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²yksijohdin ilman johdinpäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²yksijohdin ilman johdinpäätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava ilman johdinpäätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²joustava ilman johdinpäätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava johdinpään kanssaTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm²joustava johdinpään kanssaTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²yksijohdin ilman johdinpäätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²yksijohdin ilman johdinpäätä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - ruuvitaltalla litteä Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - ruuvitaltalla Philips No 2Tehopiiri: 1.7 N.m - ruuvipuristinliittimissä - ruuvitaltalla litteä Ø 6 mmTehopiiri: 1.7 N.m - ruuvipuristinliittimissä - ruuvitaltalla Philips No 2Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - ruuvitaltalla Pozidriv No 2Tehopiiri: 2.5 N.m - ruuvipuristinliittimissä - ruuvitaltalla Pozidriv No 2 |
| Käyttöaika: | 4...19 ms avautuminen12...22 ms sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 15 Mcycles |
| Maksimi toimintataajuus: | 3600 sykliä/h 60 °C |
| Käämiteknologia: | Ilman sisäänrakennettua vaimentimen moduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):irrotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (20 °C:ssa)70 VA 50 Hz cos phi 0.75 (20 °C:ssa) |
| Pitävä virrankulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (20 °C:ssa)7 VA 50 Hz cos phi 0.3 (20 °C:ssa) |
| Lämmönhukka: | 2...3 W 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti yhdistetty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkkiantopiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA merkinantopiiriin |
| Pienin kytkentäjännite: | 17 V merkinantopiiriin |
| Päällekkäisyysaika: | 1.5 ms virran kytkemisen jälkeen NC- ja NO-koskettimien välillä1.5 ms virran kytkemisen jälkeen NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiriin |
| Koskettimien yhteensopivuus: | M6 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäröivän ilman käyttölämpötila: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Ympäröivän ilman varastointilämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori kiinni: 15 Gn 11 msIskut kontaktori auki: 10 Gn 11 ms |
| Korkeus: | 85 mm |
| Leveys: | 45 mm |
| Syvyys: | 92 mm |
| Tuotteen paino: | 0.365 kg |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110244496 |
|---|
