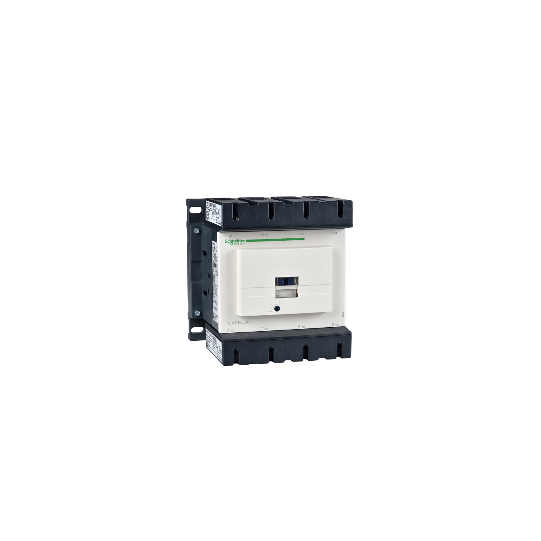

TeSys D -kontaktori - 4P (4 NO) - AC-1 - <= 440 V 200 A - 230 V AC 50/60 Hz kela - LC1D115004P7
SKU: LC1D115004P7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 4P (4 NO) - AC-1 - <= 440 V 200 A - 230 V AC 50/60 Hz kela - LC1D115004P7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Mallisto: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttötarkoitus: | Resistanssikuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 4 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 200 A (at |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| [Uimp] nimellisimpulssijännitekesto: | 8 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 200 A (at 60 °C) for power circuit |
| Irms nimelliskytkentävirta: | 1260 A, 440 V, tehovirtaa varten standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukyky: | 1100 A, 440 V, tehovirtaa varten standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 250 A 40 °C - 10 min for power circuit550 A 40 °C - 1 min for power circuit950 A 40 °C - 10 s for power circuit1100 A 40 °C - 1 s for power circuit |
| Liittyvän sulakkeen luokitus: | 250 A gG at 200 A gG at |
| Keskimääräinen impedanssi: | 0.6 mOhm - Ith 200 A 50 Hz for power circuit |
| [Ui] nimellinen eristysjännite: | Power circuit: 600 V CSA certifiedPower circuit: 600 V UL certifiedPower circuit: 1000 V conforming to IEC 60947-4-1 |
| Sähköinen kestävyys: | 0.8 Mcycles 200 A AC-1 at Ue |
| Tehohäviö per napa: | 24 W AC-1 |
| Suojakansi: | Sisältää |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | ULGOSTRINADNVCSABVLROS (Lloyds register of shipping)GLCCCUKCA |
| Liitännät - liittimet: | Control circuit: screw clamp terminals 2 cable(s) 1...2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...2.5 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1...2.5 mm²flexible without cable endControl circuit: screw clamp terminals 1 cable(s) 1...2.5 mm²solid without cable endControl circuit: screw clamp terminals 2 cable(s) 1...2.5 mm²solid without cable endPower circuit: connector 1 cable(s) 10...120 mm²flexible without cable endPower circuit: connector 2 cable(s) 10...50 mm²flexible without cable endPower circuit: connector 1 cable(s) 10...120 mm²flexible with cable endPower circuit: connector 2 cable(s) 10...50 mm²flexible with cable endPower circuit: connector 1 cable(s) 10...120 mm²solid without cable endPower circuit: connector 2 cable(s) 10...50 mm²solid without cable end |
| Kiristysmomentti: | Control circuit: 1.2 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.2 N.m - on screw clamp terminals - with screwdriver Philips No 2Power circuit: 12 N.m - on connector hexagonal screw head 4 mm |
| Käyttöaika: | 6...20 ms opening20...50 ms closing |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mekaaninen kestävyys: | 8 Mcycles |
| Suurin toimintanopeus: | 2400 cyc/h 60 °C |
| Kelatekniikka: | Sisäänrakennettu kaksisuuntainen huippurajoittajadiodisuppressori |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.5 Uc (-40...70 °C):drop-out AC 50/60 Hz0.8...1.15 Uc (-40...55 °C):operational AC 50/60 Hz1...1.15 Uc (55...70 °C):operational AC 50/60 Hz |
| Kytkentäteho VA: | 280...350 VA 60 Hz cos phi 0.8 (at 20 °C)280...350 VA 50 Hz cos phi 0.8 (at 20 °C) |
| Pitovirran kulutus VA: | 2...18 VA 60 Hz cos phi 0.3 (at 20 °C)2...18 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Lämmönhajonta: | 3...8 W at 50/60 Hz |
| Kosketin yhteensopivuus: | M14 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saastumisaste: | 3 |
| Käyttöympäristön lämpötila: | -40...60 °C60...70 °C with derating |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Vibrations contactor open: 2 Gn, 5...300 HzVibrations contactor closed: 4 Gn, 5...300 HzShocks contactor closed: 15 Gn for 11 msShocks contactor open: 6 Gn for 11 ms |
| Korkeus: | 158 mm |
| Leveys: | 150 mm |
| Syvyys: | 132 mm |
| Tuotteen paino: | 2.86 kg |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110053074 |
|---|
